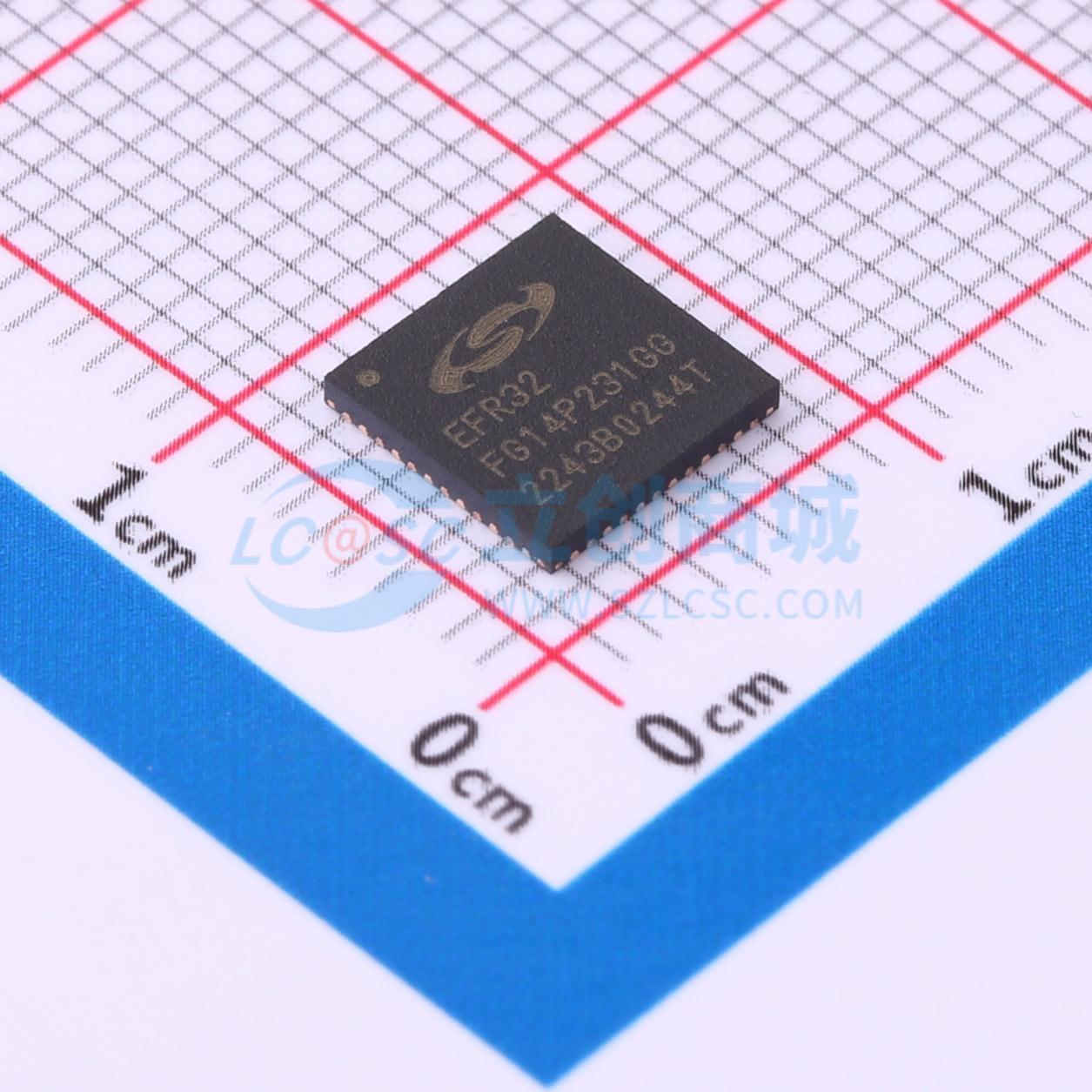

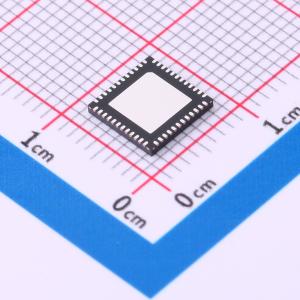

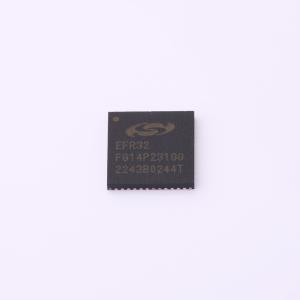

温馨提醒：图片仅供参考，商品以实物为准
EFR32FG14P231F256GM48-B
Flex Gecko专有协议系统级芯片
- 描述
- Flex Gecko SoC 非常适合为物联网设备实现节能的专有协议网络。单芯片解决方案提供了业界领先的能源效率、超快唤醒时间、可扩展功率放大器、集成巴伦和无妥协的 MCU 功能。
- 商品型号
- EFR32FG14P231F256GM48-B
- 商品编号
- C6238868
- 商品封装
- QFN-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 110MHz~956MHz | |
| 接口类型 | I2C；I2S；UART；USART；SPI | |
| 工作电压 | 1.8V~3.8V | |
| 应用领域 | 802.15.4 | |
| 输出功率 | 20dBm |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 1Mbps | |
| 发射电流 | 8.5mA | |
| 灵敏度 | -126.2dBm | |
| 接收电流 | 8.4mA | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 |
商品概述
Flex Gecko片上系统（SoC）专有协议系列是无线Gecko产品组合的一部分。Flex Gecko SoC非常适合为物联网设备实现节能型专有协议网络。 单芯片解决方案具备业界领先的能源效率、超快唤醒时间、可扩展功率放大器、集成巴伦以及无妥协的微控制器（MCU）特性。
商品特性
- 32位ARM Cortex - M4内核，最高工作频率40 MHz
- 高达256 kB闪存和32 kB随机存取存储器（RAM）
- EFR32FG系列引脚兼容（5V耐受引脚有例外情况）
- 12通道外设反射系统，可实现MCU外设的自主交互
- 自主硬件加密加速器
- 集成功率放大器（PA），发射（tx）功率高达19 dBm（2.4 GHz）或20 dBm（低于1 GHz）
- 集成2.4 GHz巴伦
- 强大的外设集，多达32个通用输入输出（GPIO）引脚
- 低功耗无线片上系统
- 低能耗
- 高接收器性能
- 支持的调制格式：2/4（G）FSK（全可配置整形）、二进制相移键控（BPSK）/差分二进制相移键控（DBPSK）发射（TX）、开关键控（OOK）/幅移键控（ASK）、整形偏移正交相移键控（OQPSK）/（G）最小移频键控（MSK）、可配置直接序列扩频（DSSS）和前向纠错（FEC）
- 支持的协议：专有协议、无线M - 总线、选定的IEEE 802.15.4g阳光频段频移键控（SUN - FSK）物理层（PHY）、低功耗广域网
- 适用于符合以下标准的系统：美国联邦通信委员会（FCC）第90.210条D类掩码、FCC第15.247、15.231、15.249条、欧洲电信标准协会（ETSI）I类操作、欧洲标准（EN）300 220、EN 300 328、日本无线电工业和商业协会（ARIB）T - 108、T - 96、中国法规
- 丰富的MCU外设选择：12位、1兆采样每秒（Msps）逐次逼近寄存器（SAR）模数转换器（ADC）、2个模拟比较器（ACMP）、2个数模转换器（VDAC）、2个运算放大器（Opamp）、数模电流转换器（IDAC）、低功耗传感器接口（LESENSE）、多达32个引脚连接到模拟通道（APORT），供模拟外设共享、多达32个通用输入输出（GPIO）引脚，具备输出状态保持和异步中断功能、8通道直接内存访问（DMA）控制器、12通道外设反射系统（PRS）、2个16位定时器/计数器、3或4个比较/捕获/脉冲宽度调制（PWM）通道、1个32位定时器/计数器、3个比较/捕获/PWM通道、32位实时计数器和日历、16位低功耗定时器，用于波形生成、32位超低功耗定时器/计数器，可从任何节能模式周期性唤醒、16位脉冲计数器，支持异步操作、2个看门狗定时器，配备专用电阻电容（RC）振荡器、2个通用同步/异步收发器（UART/SPI/智能卡（ISO 7816）/红外数据协会（IrDA）/集成电路内置音频总线（I2S））、低功耗UART（LEUART）、支持系统管理总线（SMBus）的I2C接口，可在节能模式3（EM3）停止时识别地址
- 宽工作范围：1.8 V至3.8 V单电源供电，集成直流 - 直流（DC - DC）转换器，系统负载电流高达200 mA时输出电压低至1.8 V，提供标准（-40 ℃至85 ℃）和扩展（-40 ℃至125 ℃）温度等级
- 支持互联网安全：通用循环冗余校验（CRC）、随机数生成器、高级加密标准（AES）128/256、安全哈希算法（SHA） - 1、SHA - 2（SHA - 224和SHA - 256）和椭圆曲线加密（ECC）硬件加密加速
- QFN32 5x5 mm封装
- QFN48 7x7 mm封装
应用领域
- 家庭和建筑自动化及安全
- 计量
- 电子货架标签
- 工业自动化
- 商业和零售照明与传感
