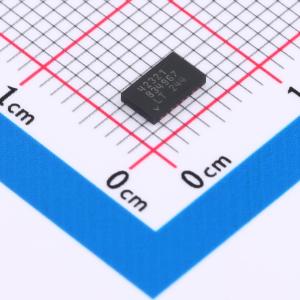

温馨提醒：图片仅供参考，商品以实物为准

LTC4232IDHC-1#PBF

5A 集成热插拔控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 5A 集成型热插拔控制器
品牌名称: ADI(亚德诺)
商品型号: LTC4232IDHC-1#PBF
商品编号: C687647
商品封装: DFN-16(3x5)
包装方式: 管装
商品毛重: 0.1克(g)

商品概述

LTC4232-1 是一款用于热插拔应用的集成解决方案，可使电路板安全地插入带电背板或从带电背板中拔出。该器件将热插拔控制器、功率 MOSFET 和电流检测电阻集成在单个封装中，适用于小尺寸应用。 LTC4232-1 提供独立的浪涌电流控制和 10% 精度的 5A 电流限制，并具备折返式限流功能。电流限制阈值可通过外部引脚动态调整。其他特性包括电流监测输出（用于放大检测电阻电压以实现接地参考电流检测）和 MOSFET 温度监测输出。此外，还提供热限制、过压、欠压和电源正常监测功能。符合 PCI Express 标准的 LTC4232-1 通过提供更短的（16ms）消抖延迟和对栅极斜坡速率的外部控制，实现比 LTC4232 更快的导通速度。

商品特性

导通延迟缩短至 16ms
集成 RSENSE 的小尺寸 33mΩ MOSFET
宽工作电压范围：2.9V 至 15V
可调节、精度为 10% 的电流限制
电流和温度监测输出
过温保护
故障前可调节的电流限制定时器
电源正常和故障输出
可调节的浪涌电流控制
精度为 2% 的欠压和过压保护
与 LTC4217 引脚兼容（仅适用于 DFN 封装）
采用 16 引脚 5mm × 3mm DFN 封装

应用领域

RAID 系统、固态硬盘
服务器 I/O 卡
PCI Express 系统
工业领域

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	浪涌保护器
	通道数	1
	工作电压	2.9V~15V

	属性	参数值
	安装方式	-
	工作温度	-40℃~+85℃
