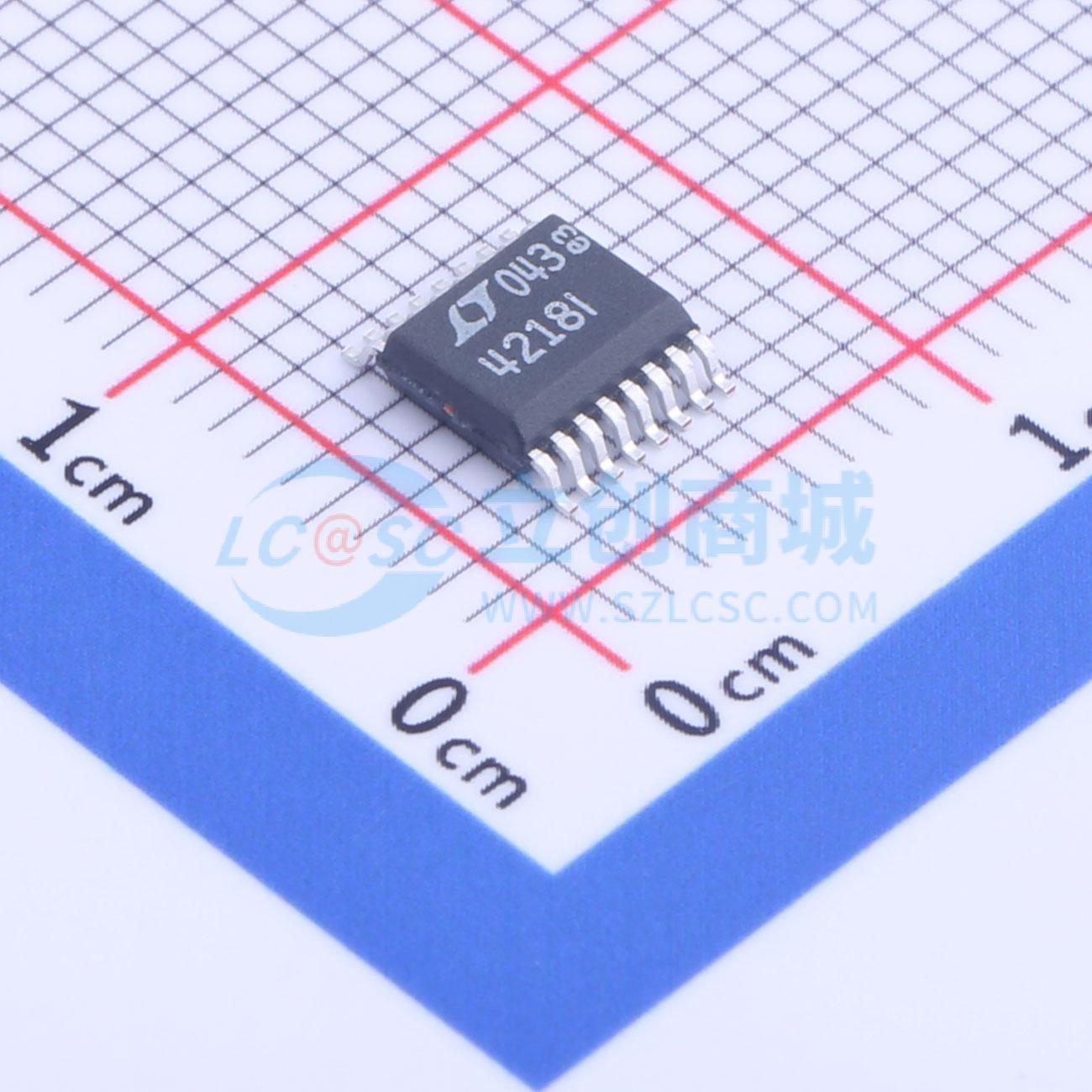

LTC4218IGN#TRPBF

热插拔控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 一种热插拔控制器，允许将电路板安全地插入带电背板或从带电背板中移除。内部高端开关驱动器控制外部N沟道MOSFET的栅极，适用于2.9V至26.5V的电源电压。专用的12V版本包含预设的12V特定阈值，而标准版本允许阈值可调。它通过电流折返限制提供精确（5%）的电流限制。电流限制阈值可通过外部引脚动态调整。其他特性包括电流监测输出，可放大用于接地参考电流检测的检测电压。还提供过压、欠压和电源正常监测功能。
品牌名称: ADI(亚德诺)
商品型号: LTC4218IGN#TRPBF
商品编号: C687480
商品封装: SSOP-16-150mil
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

一种热插拔控制器，允许将电路板安全地插入带电背板或从带电背板中移除。内部高端开关驱动器控制外部N沟道MOSFET的栅极，适用于2.9V至26.5V的电源电压。专用的12V版本包含预设的12V特定阈值，而标准版本允许阈值可调。它通过电流折返限制提供精确（5%）的电流限制。电流限制阈值可通过外部引脚动态调整。其他特性包括电流监测输出，可放大用于接地参考电流检测的检测电压。还提供过压、欠压和电源正常监测功能。

商品特性

宽工作电压范围：2.9V至26.5V
可调节、精度为5%的15mV电流限制
电流监测输出
故障前可调节的电流限制定时器
电源正常和故障输出
可调节的浪涌电流控制
精度为2%的欠压和过压保护
提供16引脚SSOP和16引脚5mm × 3mm DFN封装

应用领域

RAID系统
ATCA、AMC、µTCA系统
服务器I/O卡
工业应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	浪涌保护器
	FET类型	外置FET
	通道数	1
	阈值电压	15mV
	工作电压	2.9V~26.5V

	属性	参数值
	安装方式	表面安装
	工作温度	-40℃~+85℃
	长度	4.9mm
	宽度	3.9mm
	高度	1.55mm
