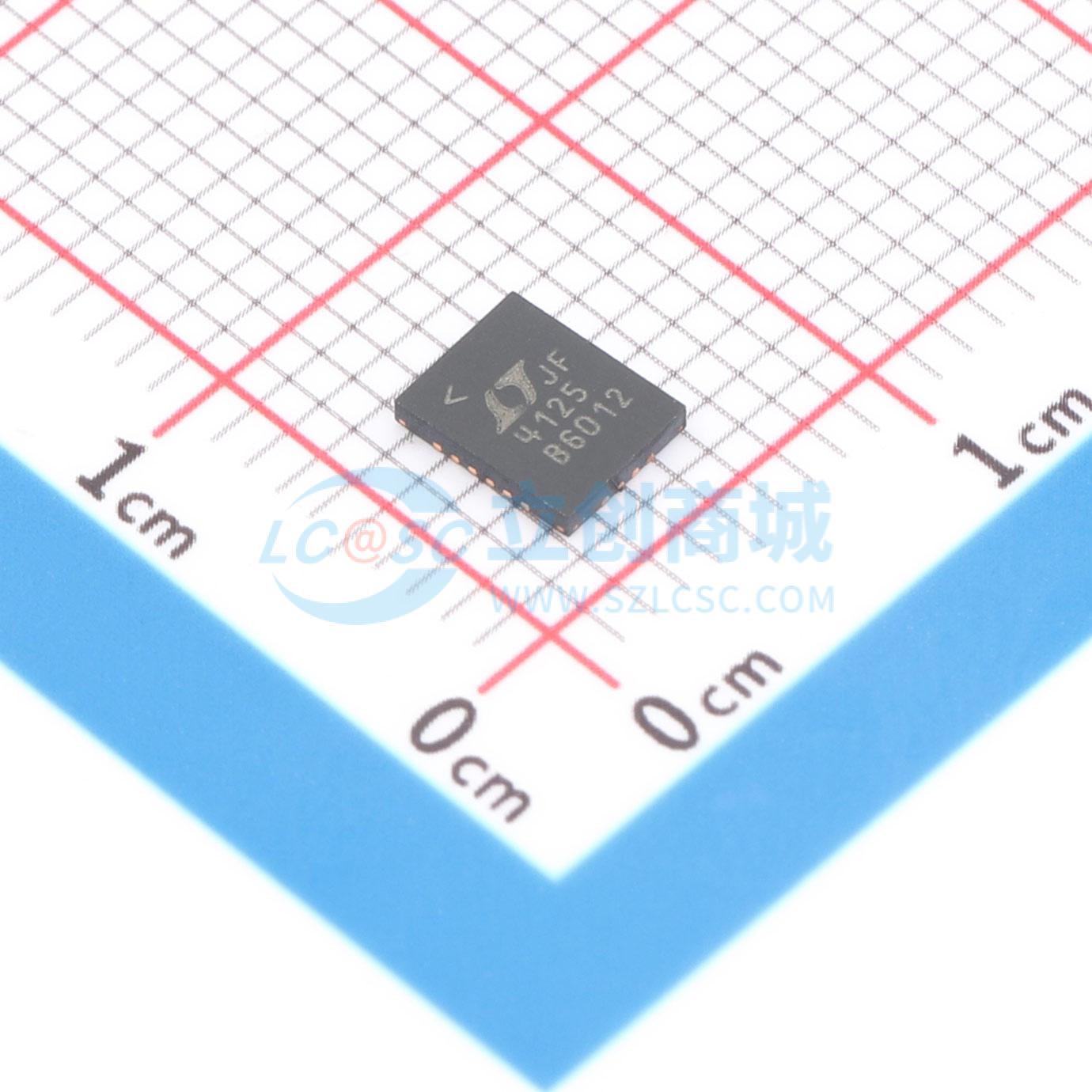

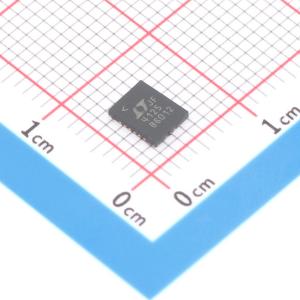

LTC4125IUFD#PBF
5W AutoResonant 无线功率发送器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款简单高效的单片全桥谐振驱动器，能够以无线方式向经过适当调谐的接收器传输超过5W的功率。该设备控制串联发射线圈LC网络中的电流，以创建一个简单、安全且通用的无线电源发射器。自动调整其驱动频率以匹配LC网络谐振频率。这种自动谐振开关允许该设备从低电压输入电源（3V至5.5V）向调谐接收器提供最大功率。为了优化系统效率，采用周期性发射功率搜索，并根据接收器负载要求调整发射功率。在故障条件下或检测到异物时停止供电。还包括可编程的最大平均输入电流限制和NTC输入，作为异物和过载保护的附加手段。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC4125IUFD#PBF
- 商品编号
- C687348
- 商品封装
- QFN-20(4x5)
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线充放电芯片 | |
| 类型 | 发送端 | |
| 输出功率 | 5W |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
LTC4125是一款简单且高性能的单片全桥谐振驱动器，能够以无线方式向经过适当调谐的接收器输送超过5W的功率。该器件控制串联发射线圈LC网络中的电流，以构建一个简单、安全且通用的无线电源发射器。 LTC4125会自动调整其驱动频率，以匹配LC网络的谐振频率。这种自动谐振开关功能使该器件能够将低电压输入电源（3V至5.5V）的最大功率输送至调谐接收器。为优化系统效率，LTC4125会定期进行发射功率搜索，并根据接收器负载需求调整发射功率。在出现故障或检测到异物时，该器件会停止输送功率。 LTC4125还具备可编程的最大平均输入电流限制和一个NTC输入，作为额外的异物和过载保护手段。LTC4125采用20引脚、低外形（0.75mm）、4mm×5mm QFN封装。
商品特性
- 单片5W无线电源发射器
- AutoResonant™开关频率可根据谐振电容和发射线圈电感进行调整
- 发射功率可自动根据接收器负载进行调整
- 输入电压范围：3V至5.5V
- 集成100mΩ全桥开关
- 多种异物检测方法
- 可编程平均输入电流限制和监测功能
- 用于系统/组件温度监测的NTC输入
- 合格的功率传输
- 宽工作开关频率范围：50kHz至250kHz
- 散热增强型4mm×5mm 20引脚QFN封装
应用领域
- 密封和/或电气绝缘设备
- 医疗设备
- 工业手持设备
