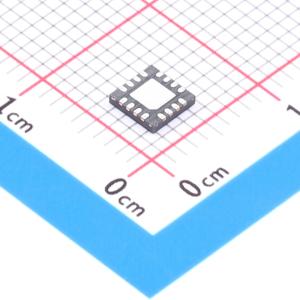

温馨提醒：图片仅供参考，商品以实物为准

LTC4001EUF#TRPBF

2A 同步降压型锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 一款面向5V交流适配器的2A锂离子电池充电器。它采用一种1.5MHz同步降压型转换器拓扑结构来减少充电期间的功耗。低功耗、一个内部MOSFET和检测电阻器造就了一种能够被嵌人在各种手持式应用中的小型化充电器。包括完整的充电终止电路、自动再充电功能和一个准确度达 ±1% 的4.2V浮动电压。由于集成了输人短路保护电路，因此不需要使用隔离二极管。电池充电电流、充电超时和充电结束指示参数采用外部元件来设定。附加功能还包括电池短路检测、适宜温度充电判定和过压保护。采用扁平（高度仅 0.75mm）16引脚 (4mm×4mm) QFN封装。
品牌名称: ADI(亚德诺)
商品型号: LTC4001EUF#TRPBF
商品编号: C687104
商品封装: QFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.193525克(g)

商品参数

商品概述

一款面向5V交流适配器的2A锂离子电池充电器。它采用一种1.5MHz同步降压型转换器拓扑结构来减少充电期间的功耗。低功耗、一个内部MOSFET和检测电阻器造就了一种能够被嵌人在各种手持式应用中的小型化充电器。包括完整的充电终止电路、自动再充电功能和一个准确度达 ±1% 的4.2V浮动电压。由于集成了输人短路保护电路，因此不需要使用隔离二极管。电池充电电流、充电超时和充电结束指示参数采用外部元件来设定。附加功能还包括电池短路检测、适宜温度充电判定和过压保护。采用扁平（高度仅 0.75mm）16引脚 (4mm×4mm) QFN封装。

商品特性

低功耗
2A最大充电电流
无需外部MOSFET、检测电阻器或隔离二极管
在电池接线端子上进行远端采样
可编程充电终止定时器
准确度达 ±0.5% 的4.2V预设浮动电压
可编程充电电流检测/终止
自动再充电
热敏电阻输人以实现适宜温度充电
与电流限制交流适配器兼容
扁平16引脚 (4mm×4mm) QFN封装

应用领域

手持式电池供电型设备
手持式电脑
充电座
数码相机
智能手机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~5.5V
	最大充电电流	2A
	充电饱和电压	4.2V
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	0℃~+85℃
	电池温度检测	支持
	0V电池充电	不支持
	静态电流(Iq)	50uA
