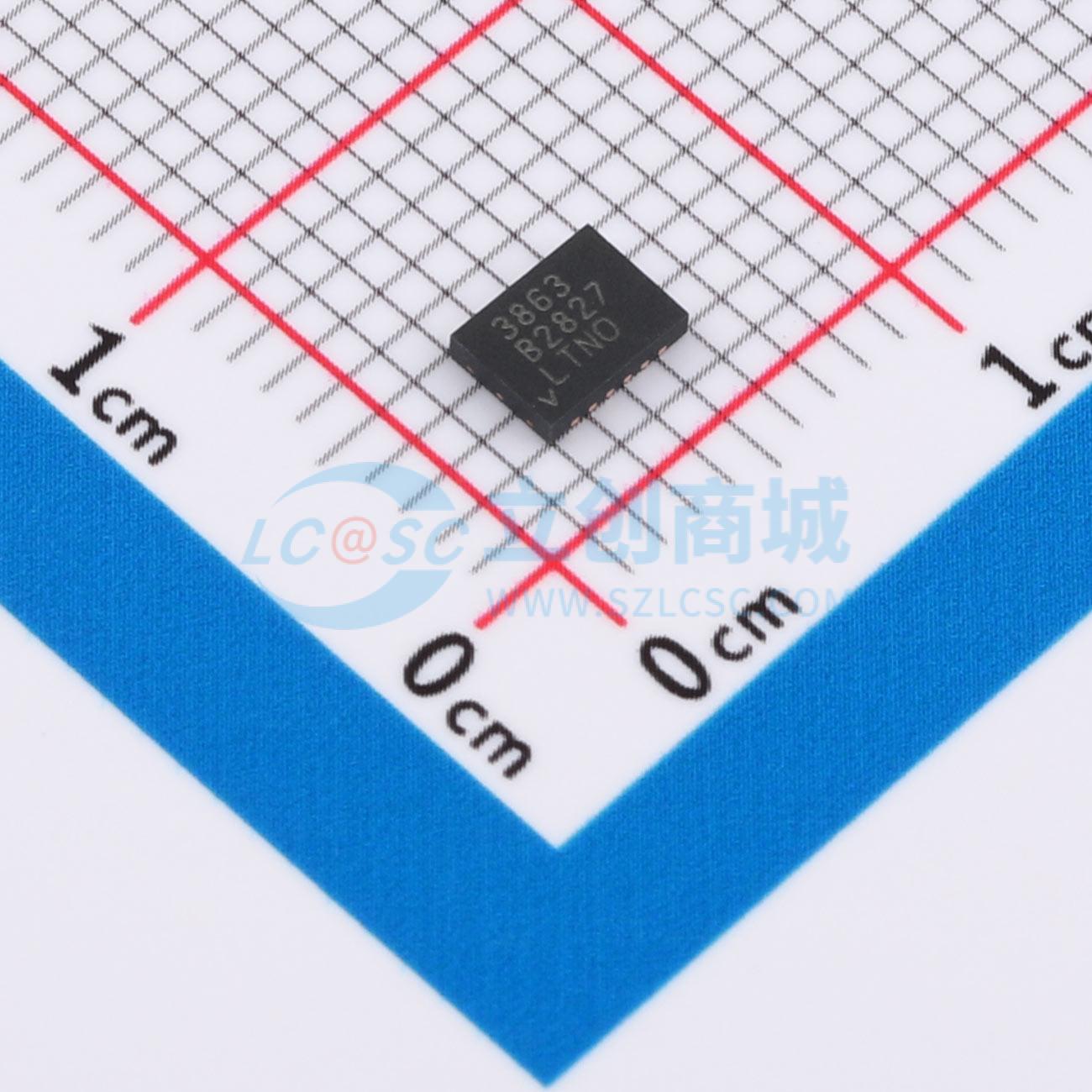

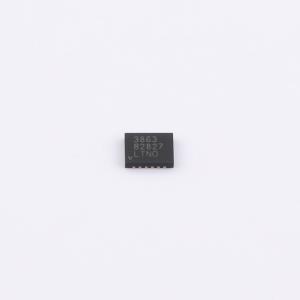

LTC3863MPDE#PBF

LTC3863是一款专为汽车和工业应用优化的坚固型反相DC/DC PMOS控制器。它驱动P沟道功率MOSFET以产生负输出，并且只需要一个电感器即可完成电路。输出电压通常可以从-0.4V到-150V，更高的电压取决于外部元件。

LTC3863提供了出色的轻载效率，在用户可编程的Burst Mode操作中仅消耗70μA的静态电流。其峰值电流模式、恒定频率PWM架构提供了良好的开关频率和输出电流限制控制。通过外部电阻可以将开关频率设置在50kHz至850kHz之间，并且可以与75kHz至750kHz范围内的外部时钟同步。

LTC3863提供可编程软启动或输出跟踪功能。安全特性包括过压、过流和短路保护，以及频率折返。

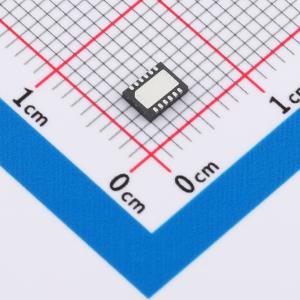

LTC3863采用热增强型12引脚MSOP和3mm x 4mm DFN封装。

• 宽工作范围：3.5V 至 60V
• 宽负 VOUT 范围：–0.4V 至超过 –150V
• 低工作电流 I0=70μA
• 强大的高压 MOSFET 栅极驱动器
• 恒定频率电流模式架构
• 验证了相邻引脚开路/短路的 FMEA
• 可选高效突发模式操作或轻负载下的脉冲跳过模式
• 可编程固定频率：50kHz 至 850kHz
• 可锁相频率：75kHz 至 750kHz
• 精确的限流
• 可编程软启动或电压跟踪
• 内部软启动确保平滑启动
• 低关断电流 lQ=7μA
• 提供小型 12 引脚热增强型 MSOP 和 DFN 封装

• 工业和汽车电源供应
• 电信电源供应
• 分布式电源系统
