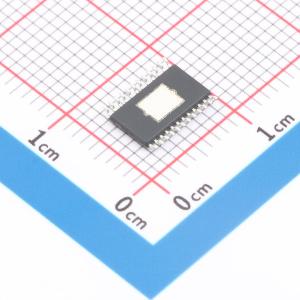

LTC3862IFE-2#PBF

多相电流模式升压型 DC/DC 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC 3862 - 2是一款两相恒定频率、电流模式的升压和SEPIC控制器，可驱动N沟道功率MOSFET。两相工作模式可降低系统滤波电容和电感要求。工作频率可通过外部电阻在75kHz至500kHz范围内进行设置，还可利用内部PLL与外部时钟同步
品牌名称: ADI(亚德诺)
商品型号: LTC3862IFE-2#PBF
商品编号: C686507
商品封装: TSSOP-24-EP
包装方式: 管装
商品毛重: 0.435083克(g)

商品参数

商品概述

LTC3862 - 2是一款两相恒定频率、电流模式升压和SEPIC控制器，可驱动N沟道功率MOSFET。两相工作模式可降低系统滤波电容和电感要求。工作频率可通过外部电阻在75kHz至500kHz范围内设置，并可使用内部PLL与外部时钟同步。利用SYNC输入、CLKOUT输出和PHASEMODE控制引脚可实现多相工作，支持2相、3相、4相、6相或12相工作模式。其他特性包括：为栅极驱动器提供带欠压锁定保护的内部10V LDO、具有可编程迟滞功能的精密RUN引脚阈值、软启动以及可编程前沿消隐和最大占空比。

商品特性

宽VIN范围：5.5V至36V工作电压
两相工作模式降低输入和输出电容
固定频率、峰值电流模式控制
内部10V LDO稳压器
较低的欠压锁定(UVLO)阈值允许使用额定VGS的MOSFET
可调斜率补偿增益
可调最大占空比（高达96%）
可调前沿消隐
±1%内部电压基准
用一个外部电阻可编程工作频率（75kHz至500kHz）
可锁相固定频率50kHz至650kHz
SYNC输入和CLKOUT用于2相、3相、4相、6相或12相工作模式（PHASEMODE可编程）
24引脚窄体SSOP封装
5mm × 5mm、引脚间距0.65mm的QFN封装
24引脚热增强型TSSOP封装

应用领域

汽车、电信和工业电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(62个/管，最小起订量 1 个)

个

起订量：1 个62个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	5.5V~36V
	输出电压	-
	输出电流	-
	开关频率	300kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	升压式
	静态电流(Iq)	1.8mA
	开关管(内置/外置)	外置
	输出类型	-
