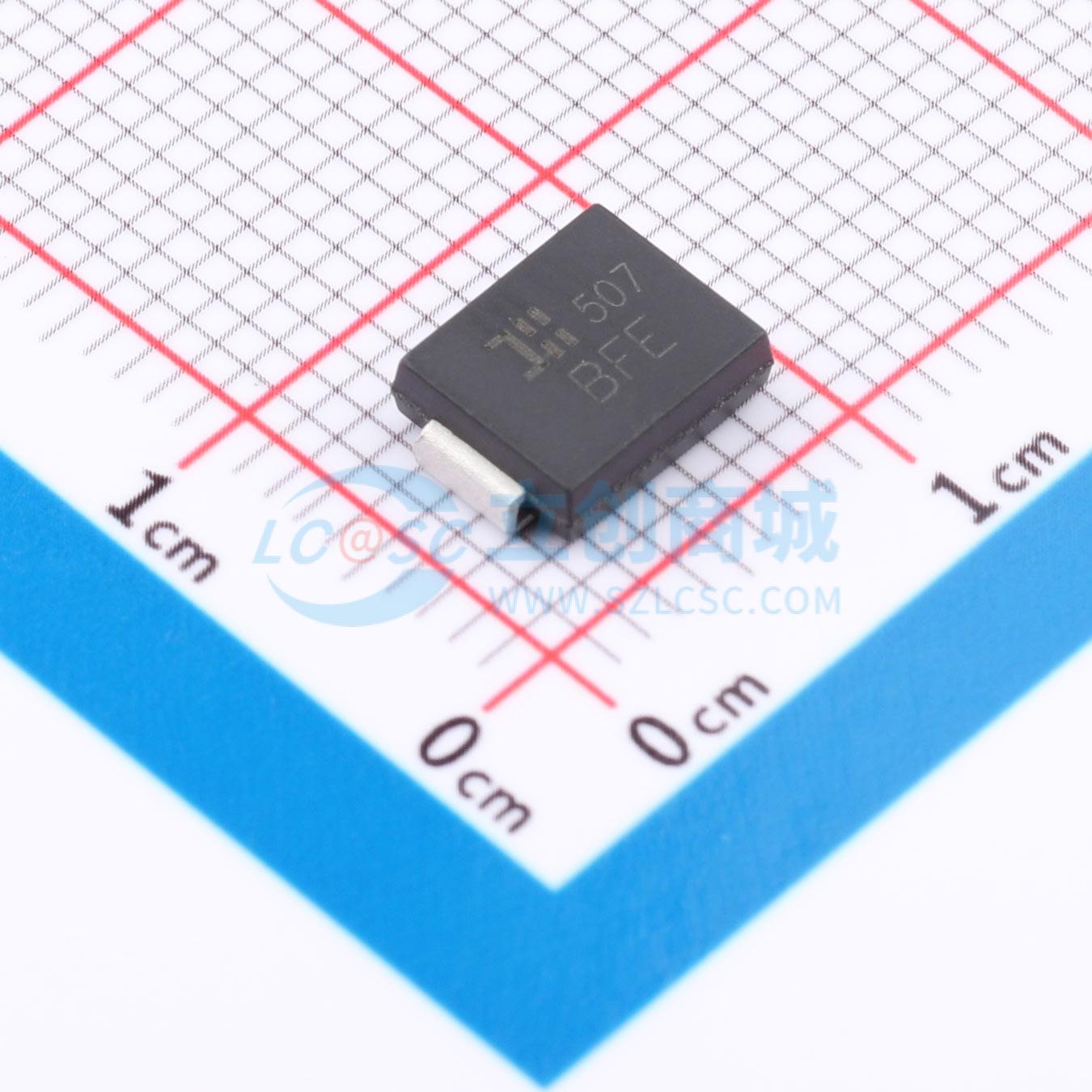

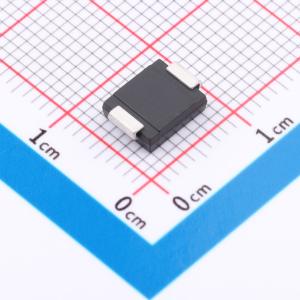

温馨提醒：图片仅供参考，商品以实物为准
SMCJ26CAQ-13-F
汽车级瞬态电压抑制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于保护敏感电子电路免受感应开关产生的电力线瞬变影响，适用于广泛的汽车应用。提供14V至36V的反向关断电压选择，有单向和双向器件可供选择，能够在10/1000μs脉冲瞬变下分别耗散高达400W（SMA）、600W（SMB）和3000W（SMC）的功率。所有器件均符合汽车负载突降标准ISO7637-2（脉冲1、2a、2b、3）和ESD标准ISO10605。
- 品牌名称
- DIODES(美台)
- 商品型号
- SMCJ26CAQ-13-F
- 商品编号
- C6228981
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.373克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 26V | |
| 钳位电压 | 42.1V | |
| 峰值脉冲电流(Ipp) | 35.6A |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 31.9V | |
| 反向电流(Ir) | 5uA | |
| 通道数 | 单路 | |
| 类型 | TVS |
商品概述
这些器件旨在保护敏感电子电路免受电感式开关产生的电力线瞬变影响，适用于广泛的汽车应用，包括泵、暖通空调、信息娱乐系统、导航系统和高级驾驶辅助系统（ADAS）。这些新型符合汽车标准的瞬态电压抑制器（TVS）提供14V至36V的反向关断电压选择，有单向和双向两种类型，每10/1000μs脉冲瞬变可耗散高达400W（SMA）、600W（SMB）和3000W（SMC）的功率。所有器件均符合汽车负载突降标准ISO7637 - 2（脉冲1、2a、2b、3）和静电放电（ESD）标准ISO10605。
商品特性
- 通过AEC - Q101认证并支持生产件批准程序（PPAP）
- 符合ISO 10605标准
- 符合ISO 7637 - 2标准
- 高正向浪涌电流能力和出色的钳位能力
应用领域
- 高级驾驶辅助系统（ADAS）
- 信息娱乐系统
- 导航系统
- 暖通空调（Heating, Ventilation & Air Conditioning）
- 车身控制模块
