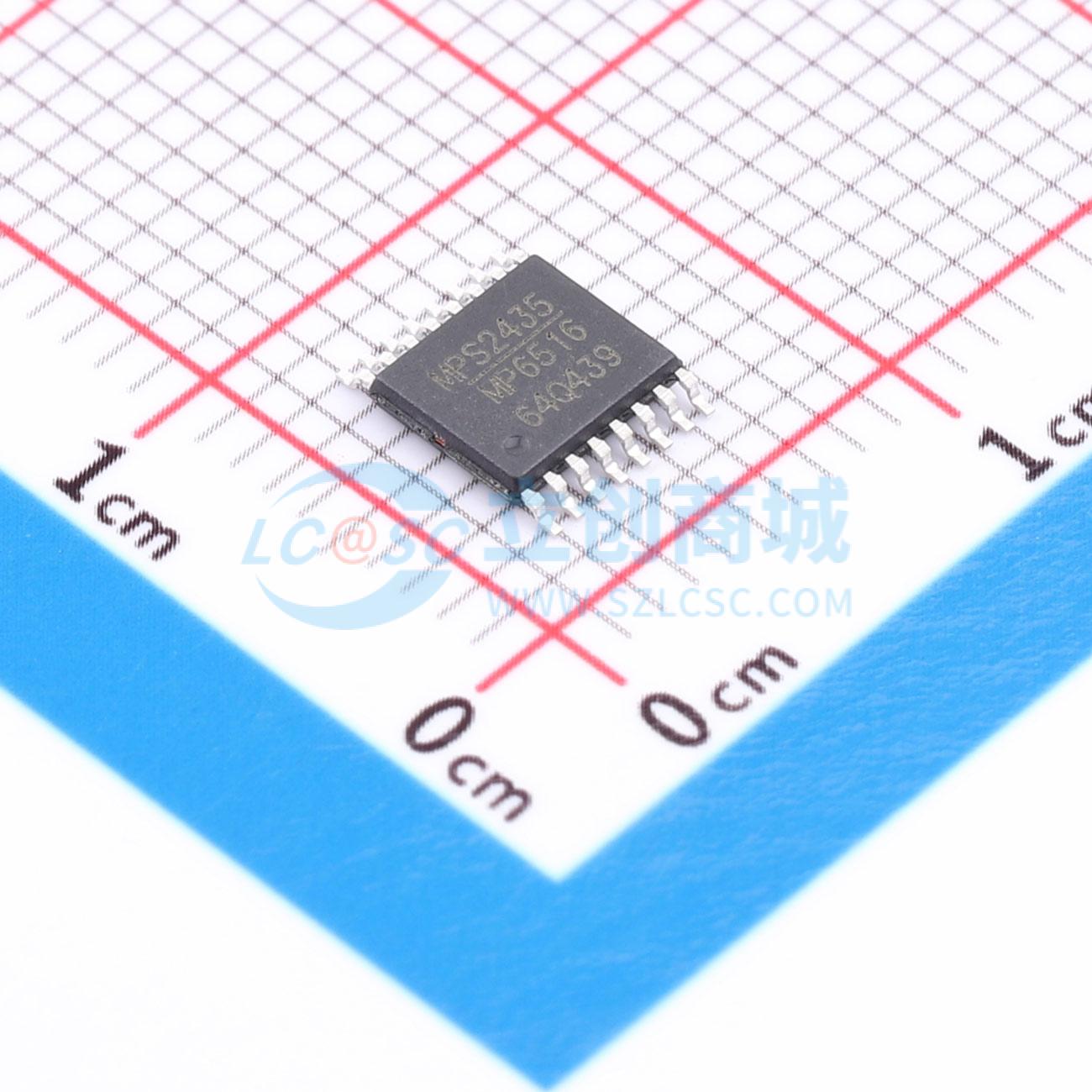

MP6516GF-Z

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP6516GF-Z
商品编号: C6228153
商品封装: TSSOP-16-EP
包装方式: 编带
商品毛重: 14.39克(g)

商品参数

商品概述

MP6516是一款H桥电机驱动器，其工作电源电压最高可达35V，可提供最高2.8A的电机电流。通常，MP6516用于驱动直流有刷电机。对于MP6516，每个半桥的控制是独立的，通过IN1、IEN1、IN2和EN2引脚实现。内部电流检测电路可提供与负载电流成正比的输出电压。MP6516还具备逐周期电流调节和限流功能。这些功能无需使用低阻值分流电阻。全面的保护功能包括过流保护（OCP）、输入过压保护（OVP）、欠压锁定（UVLO）和热关断。 MP6516采用带有外露散热焊盘的16引脚TSSOP - EP（5.0mmx6.4mm）封装。

商品特性

5.4V至35V宽输入电压范围
2.8A峰值输出电流
半桥控制，输入逻辑（INx、ENx）内部全H桥驱动器
逐周期电流调节/限流
低导通电阻（上桥臂：250mΩ，下桥臂：250mΩ）
简单、通用的逻辑接口
兼容3.3V和5V逻辑电源
过流保护（OCP）
过压保护（OVP）
热关断
欠压锁定（UVLO）
故障指示输出
采用热增强型表面贴装TSSOP - 16 EP封装

应用领域

螺线管驱动器
直流有刷电机驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	-
	输出电流	1.5A
	峰值电流	2.8A
	工作电压	5.4V~35V

	属性	参数值
	接口类型	-
	导通电阻	-
	静态电流(Iq)	-
	工作温度	-40℃~+125℃
	功能特性	电流采样/调节功能
