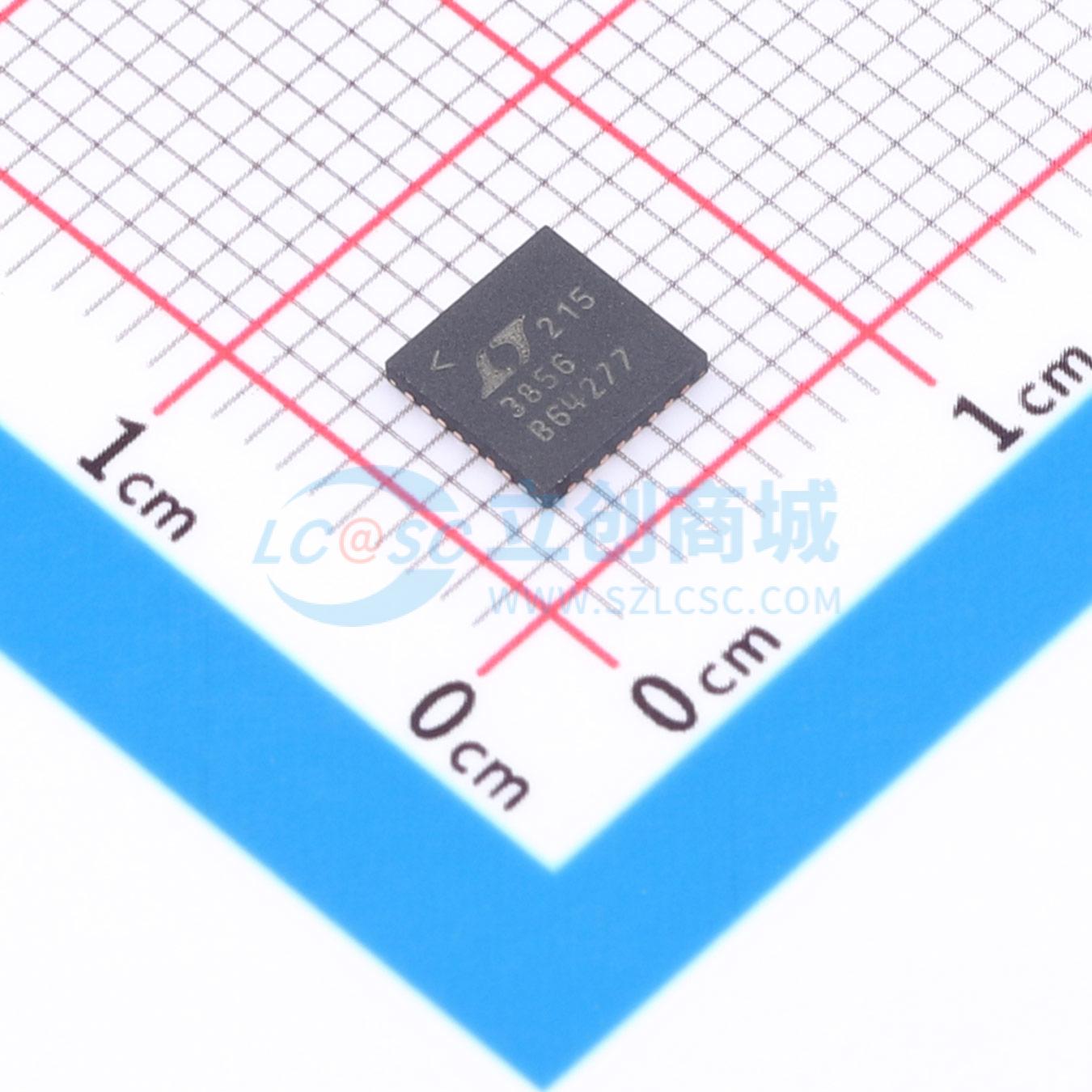

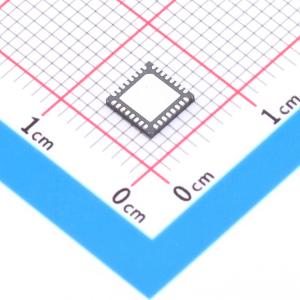

温馨提醒：图片仅供参考，商品以实物为准

LTC3856EUH#PBF

具差分放大器的两相、同步、降压型 DC/DC 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3856是一款单输出、双路多相同步降压式DC/DC控制器，可驱动所有N沟道功率MOSFET级。该器件包含一个用于远程输出电压检测的高速差分放大器。通过使两个控制器输出级异相工作，可将功率损耗和电源噪声降至最低，并且能够实现多达12相的工作模式
品牌名称: ADI(亚德诺)
商品型号: LTC3856EUH#PBF
商品编号: C686386
商品封装: QFN-32-EP(5x5)
包装方式: 管装
商品毛重: 0.196292克(g)

商品参数

商品概述

LTC3856 是一款单输出、双通道多相同步降压 DC/DC 控制器，可驱动所有 N 沟道功率 MOSFET 级。该器件包含一个用于远程输出电压检测的高速差分放大器。通过使两个控制器输出级异相工作，可将功率损耗和电源噪声降至最低，并且最多可实现 12 相工作。 LTC3856 通过检测输出电感（DCR）两端的电压降或使用检测电阻来监测输出电流。DCR 温度补偿可在较宽的温度范围内保持精确的电流检测阈值。恒定频率、电流模式架构允许高达 770kHz 的可锁相频率。 4.5V 至 38V 的宽输入电源范围涵盖了大多数中间总线电压和电池类型。支持突发模式、连续模式或分阶段关断模式。两个通道共用的 TK/SS 引脚在启动期间对输出电压进行斜坡控制。

商品特性

多相控制器可降低输入和输出电容以及电源引起的噪声
宽 VIN 范围：4.5V 至 38V 工作
±0.75%、0.6V 参考电压精度
高效率：高达 95%
可编程突发模式或分阶段关断以实现最高轻载效率
有源电压定位（AVP）
RSENSE 或 DCR 电流检测
可编程 DCR 温度补偿
可锁相固定频率：250kHz 至 770kHz
真正的远程检测差分放大器
双 N 沟道 MOSFET 同步驱动
无差分放大器时 VOUT 范围：0.6 至 5V
有差分放大器时 VOUT 范围：0.6 至 3.3V
可调软启动或 VOUT 跟踪
可堆叠以实现最多 12 相工作
32 引脚（5mm×5mm）QFN 和 38 引脚 TSSOP 封装

应用领域

电信和数据通信系统
工业和医疗仪器
直流配电系统
计算机系统

数据手册PDF

放大查看下载PDF

优惠活动

8.4折

购买数量

(73个/管，最小起订量 1 个)

个

起订量：1 个73个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~38V
	输出电压	600mV~5V
	输出电流	-
	开关频率	250kHz~770kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4mA
	开关管(内置/外置)	外置
	输出类型	可调
