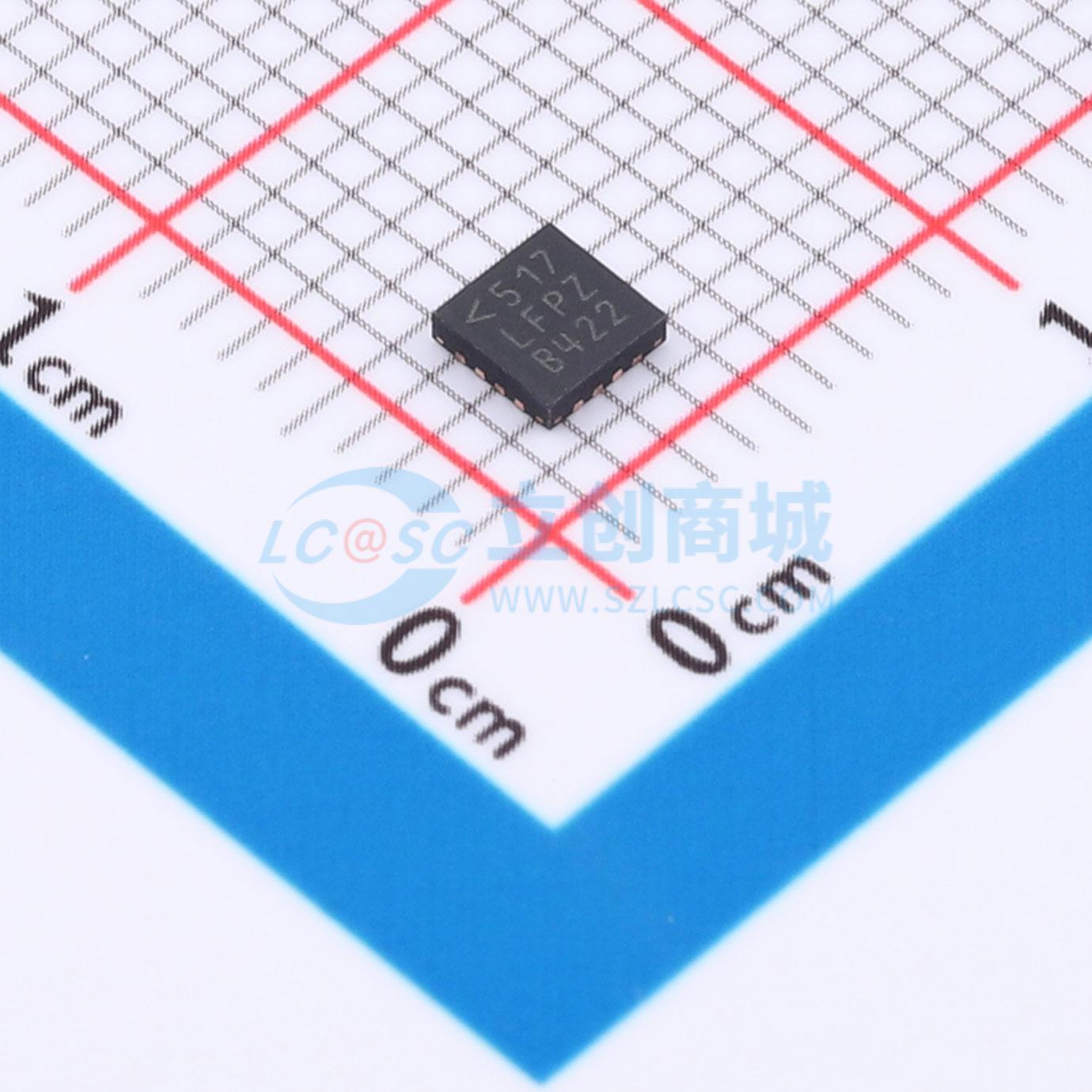

LTC3851AEUD#PBF

同步降压型开关稳压控制器

描述: LTC 3851A 是一款高性能同步降压开关稳压器控制器，可驱动全 N 沟道同步功率 MOSFET 级。恒定频率电流模式架构支持高达 750kHz 的可锁相频率。OPTI - LOOP 补偿可在宽范围的输出电容和 ESR 值下优化瞬态响应
品牌名称: ADI(亚德诺)
商品型号: LTC3851AEUD#PBF
商品编号: C686316
商品封装: QFN-16-EP(3x3)
包装方式: 管装
商品毛重: 0.276053克(g)

商品参数

商品概述

LTC3851A是一款高性能同步降压开关稳压器控制器，可驱动全N沟道同步功率MOSFET级。恒定频率电流模式架构支持高达750kHz的可锁相频率。 OPTI-LOOP补偿可在广泛的输出电容和ESR值范围内优化瞬态响应。LTC3851A具备精确的0.8参考电压，与4V至38V的宽输入电源范围兼容。 TK/SS引脚在启动期间对输出电压进行斜坡控制。电流折返功能可在短路情况下限制MOSFET的散热。MODE/PLLIN引脚可在轻载时选择突发模式操作、脉冲跳跃模式或连续电感电流模式，并允许IC与外部时钟同步。与LTC3851相比，LTC3851A包含改进的PLL。 LTC3851A-1是一款具有电源正常输出信号而非可调电流限制的版本。

商品特性

宽VIN范围：4V至38V工作
RSENSE或DCR电流检测
±1%输出电压精度
可锁相固定频率：250kHz至750kHz
双N沟道MOSFET同步驱动
极低压差操作：99%占空比
可调输出电压软启动或跟踪
输出电流折返限制
输出过压保护
5V内部稳压器
OPTI-LOOP补偿可最小化COUT
轻载时可选连续、脉冲跳跃或突发模式操作
低关断IQ：20μA
VOUT范围：0.8至5.5V
散热增强型16引脚MSOP、16引脚窄体SSOP或3mm x 3mm QFN封装

应用领域

汽车系统
电信系统
工业设备
分布式直流电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~38V
	输出电压	800mV~5.5V
	输出电流	-
	开关频率	250kHz~750kHz；500kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	外置
	输出类型	可调
