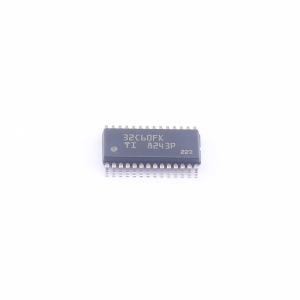

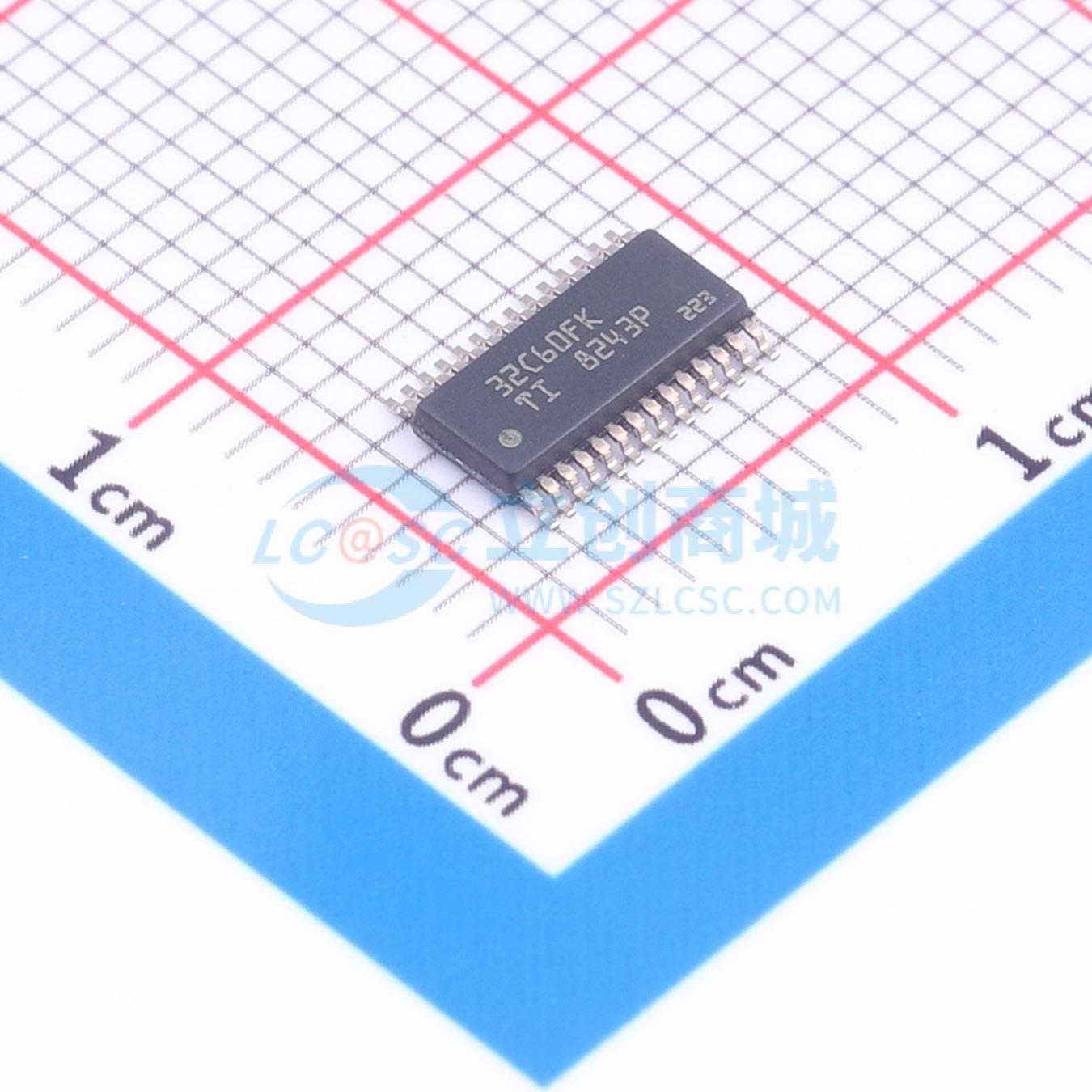

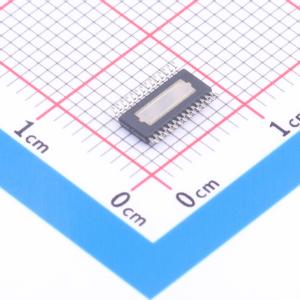

DRV8243PQDGQRQ1

集成电流检测与诊断功能的汽车级 H 桥驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8243-Q1 具有集成电流检测和反馈功能的汽车类 40V、12A H 桥驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8243PQDGQRQ1
商品编号: C6225655
商品封装: HVSSOP-28
包装方式: 编带
商品毛重: 0.261克(g)

商品参数

商品概述

DRV824x-Q1 系列器件是一款完全集成的 H 桥驱动器，适用于广泛的汽车应用。该器件可配置为单个全桥驱动器或两个独立的半桥驱动器。采用 BiCMOS 高功率工艺技术节点设计，这种采用功率封装的单片式器件系列在提供紧凑的封装尺寸、易于布局、电磁干扰 (EMI) 控制、精确的电流检测、高可靠性和诊断功能的同时，还具备出色的功率处理和散热能力。该系列提供相同的引脚功能和可扩展的导通电阻（电流能力），以支持不同的负载。

这些器件集成了一个 N 沟道 H 桥、电荷泵稳压器、带调节功能的高端电流检测、电流比例输出和保护电路。提供低功耗睡眠模式以实现低静态电流。这些器件具备电压监测和负载诊断功能，以及过流和过温保护特性。故障状态通过 nFAULT 引脚指示。该器件有三种变体：硬接线接口：HW (H) 和两种 SPI 接口变体：SPI(P) 和 SPI(S)，其中 SPI (P) 用于外部提供逻辑电源，SPI (S) 用于内部生成逻辑电源。SPI 接口变体在器件配置和故障监测方面提供了更大的灵活性。

商品特性

符合 AEC-Q100 汽车应用标准：温度等级 1：环境温度 (TA) -40℃ 至 +125℃
提供功能安全相关文档，有助于功能安全系统设计
4.5 V 至 35 V（绝对最大 40 V）工作范围
VQFN-HR 封装：低端导通电阻 (R_ON_LS) + 高端导通电阻 (R_ON_HS)：84 mΩ
HVSSOP 封装：低端导通电阻 (R_ON_lS) + 高端导通电阻 (R_ON_HS)：98 mΩ
最大输出电流 (IOUT Max) = 12 A
支持高达 25 KHz 的 PWM 频率操作，具备自动死区时间设置
可配置的压摆率和扩频时钟，实现低电磁干扰 (EMI)
集成电流检测（无需分流电阻）
IPROPI 引脚提供比例负载电流输出
可配置的电流调节
具备保护和诊断功能，可配置故障响应（锁存或重试）
支持关断和导通状态下的负载诊断，可检测开路负载和短路
电源 (VM) 电压监测
过流保护
过温保护
nFAULT 引脚提供故障指示
支持 3.3 V、5 V 逻辑输入
低睡眠电流 - 25℃ 时典型值为 1 μA
三种变体 - HW (H)、SPI (S) 或 SPI (P)
可配置控制模式：使用 PWM 或 PH/EN 模式的单个全桥，使用独立模式的两个半桥

应用领域

汽车有刷直流电机、螺线管
车门模块、后视镜模块和座椅模块
车身控制模块 (BCM)
电子换挡器
汽油发动机系统
车载充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	输出电流	12A
	峰值电流	-
	工作电压	4.5V~35V

	属性	参数值
	接口类型	SPI
	导通电阻	84mΩ；98mΩ
	静态电流(Iq)	1uA
	工作温度	-40℃~+125℃
