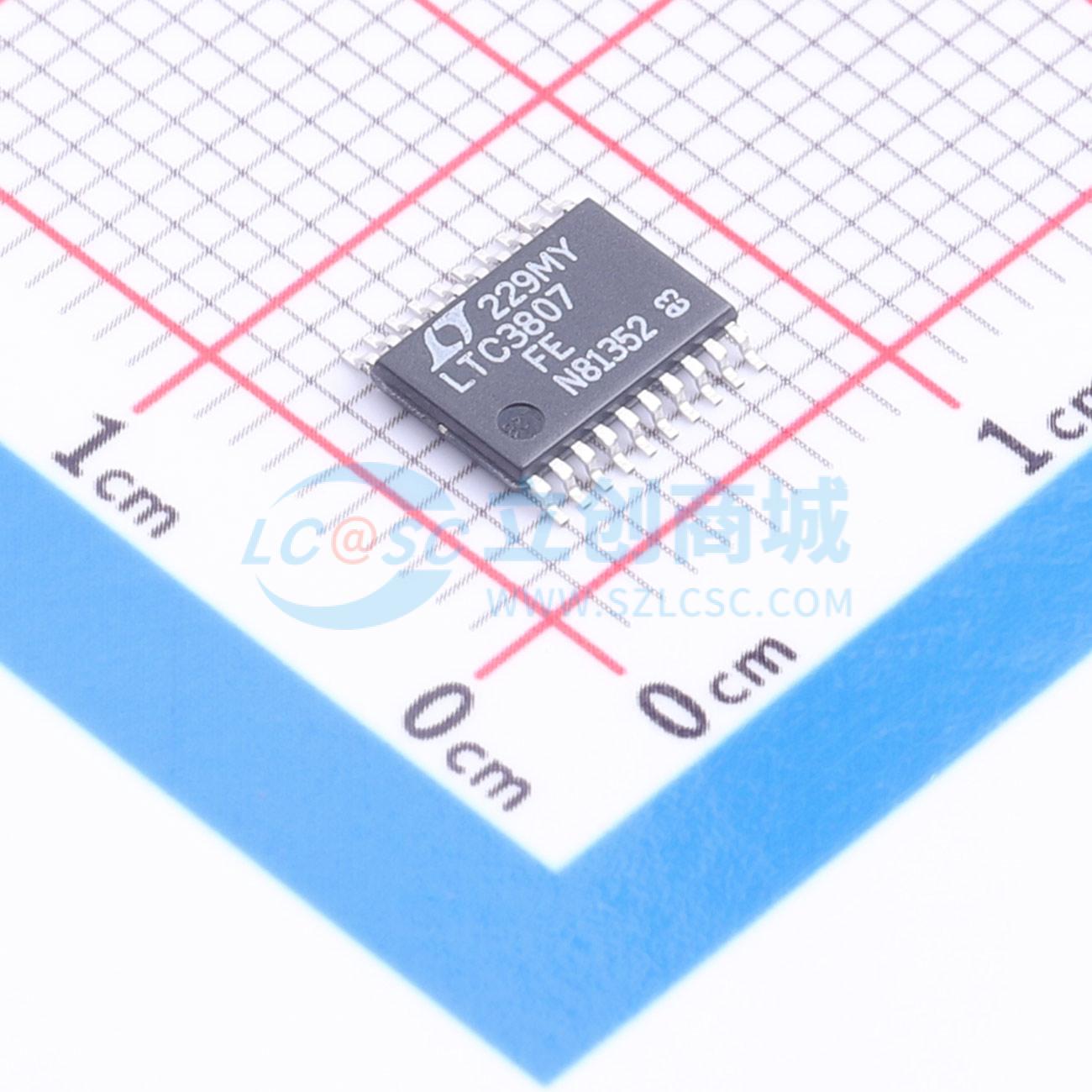

温馨提醒：图片仅供参考，商品以实物为准

LTC3807HFE#PBF

具有 24V 输出电压能力的低 IQ、同步降压型控制器

品牌名称: ADI(亚德诺)
商品型号: LTC3807HFE#PBF
商品编号: C686095
商品封装: TSSOP-20-EP
包装方式: 管装
商品毛重: 0.267克(g)

商品参数

商品概述

LTC3807是一款高性能降压型开关稳压DC/DC控制器，可驱动全N沟道同步功率MOSFET级。恒定频率电流模式架构允许高达750kHz的锁相频率。 50μA的无负载静态电流可延长电池供电系统的运行时间。OPTI-LOOP补偿可在很宽的输出电容和ESR值范围内优化瞬态响应。LTC3807具有精确的0.8V基准电压和电源正常输出指示。4V至38V的宽输入电源范围涵盖了广泛的中间总线电压和电池类型。LTC3807的输出电压可在0.8V至24V之间进行编程。 TRACK/SS引脚在启动期间对输出电压进行斜坡控制。电流折返功能可在短路情况下限制MOSFET的散热。PLLIN/MODE引脚可在轻载时选择突发模式操作、脉冲跳跃模式或连续导通模式。

商品特性

宽VIN范围：4V至38V（绝对最大40V）
低工作IQ：50μA
宽输出电压范围：0.8V ≤ VOUT ≤ 24V
RSENSE或DCR电流检测
可锁相频率（75kHz至750kHz）
可编程固定频率（50kHz至900kHz）
轻载时可选连续、脉冲跳跃或低纹波突发模式操作
可选电流限制
极低压差操作：99%占空比
可调输出电压软启动或跟踪
电源正常输出电压监控
输出过压保护
低关断IQ：14μA
内部LDO通过VIN或EXTVCC为栅极驱动器供电
启动期间无电流折返
小型20引脚3mm × 4mm QFN和TSSOP封装

应用领域

汽车常通系统
电池供电的数字设备
分布式直流电源系统

数据手册PDF

放大查看下载PDF

交货周期

订货15-17个工作日

购买数量

(74个/管，最小起订量 1036 个)

个

起订量：1036 个74个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~38V
	输出电压	-
	开关频率	900kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
