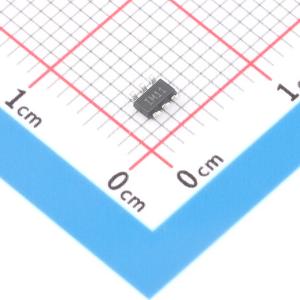

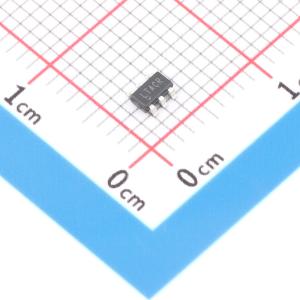

温馨提醒：图片仅供参考，商品以实物为准

LTC3801ES6#TRPBF

采用 ThinSOT 封装的微功率、恒定频率降压型 DC/DC 控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是采用薄型（最大1mm）6引脚SOT-23（ThinSOT）封装的恒频电流模式降压式DC/DC控制器。提供出色的交流和直流负载及线性调节能力，输出电压精度为±1.5%。正常工作时静态电流仅为195μA，无负载条件下降至16μA。集成欠压锁定功能，当输入电压降至2.2V以下时关闭设备。在轻载时，自动切换到突发模式操作，提高低输出电流时的效率。突发模式操作被禁用，以降低轻载时的输出纹波。在降压（100%占空比）状态下，外部P沟道MOSFET持续导通，以延长电池使用寿命。550kHz的高开关频率允许使用小型电感器。
品牌名称: ADI(亚德诺)
商品型号: LTC3801ES6#TRPBF
商品编号: C686036
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

LTC3801/LTC3801B是采用薄型（最大1mm）6引脚SOT-23（ThinSOT）封装的恒定频率电流模式降压型DC/DC控制器。这些器件具备出色的交流和直流负载及线性调整率，输出电压精度达±1.5%。LTC3801在正常工作时仅消耗195μA的静态电流，在无负载条件下可降至16μA。 LTC3801/LTC3801B集成了欠压锁定功能，当输入电压降至2.2V以下时，该器件将关闭。LTC3801在轻负载时会自动切换至突发模式（Burst Mode）工作，从而提高低输出电流时的效率。而LTC3801B则禁用了突发模式，以在轻负载时实现更低的输出纹波。为进一步延长电池电源的使用寿命，外部P沟道MOSFET在压差状态（100%占空比）下会持续导通。550kHz的高开关频率允许使用小型电感器。

商品特性

高效率：高达94%
极低的无负载静态电流：仅16μA（LTC3801）
轻松实现高输出电流
内部软启动
宽VIN范围：2.4V至9.8V
低压差：100%占空比
550kHz恒定频率工作
轻负载时采用突发模式以实现高效率（LTC3801）
轻负载时禁用突发模式以降低输出纹波（LTC3801B）
输出电压低至0.8V
±1.5%的电压基准精度
电流模式工作，具备出色的线性和负载瞬态响应
关断时仅6μA电源电流（LTC3801）
薄型（1mm）SOT-23封装

应用领域

单节或双节锂离子电池供电应用
无线设备
便携式计算机
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.4V~9.8V
	开关频率	550kHz
	工作温度	-40℃~+85℃@(TA)
	同步整流	否

	属性	参数值
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	16uA
	开关管(内置/外置)	外置
	输出类型	可调
