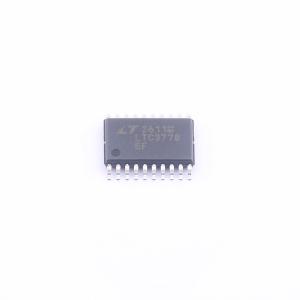

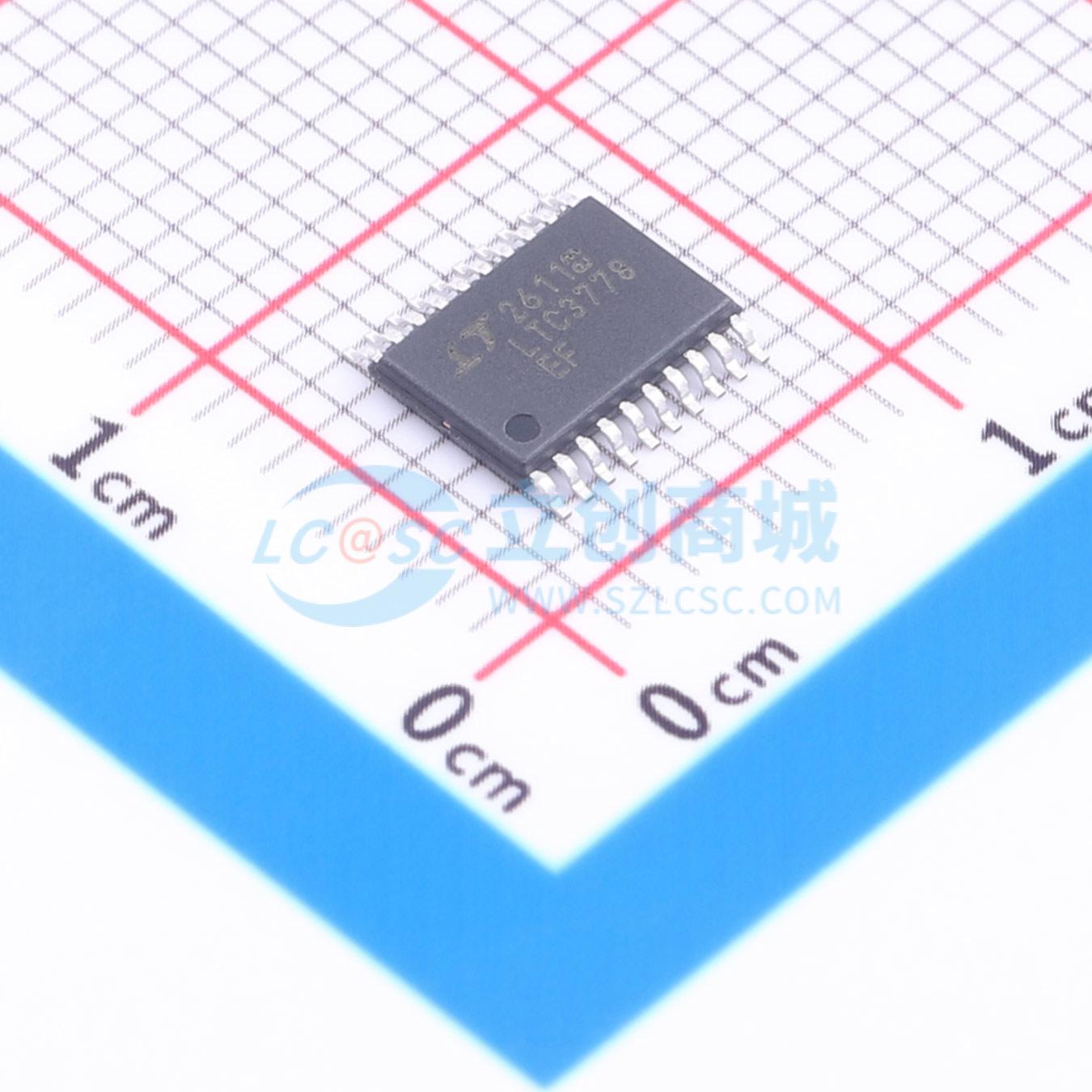

LTC3778EF#PBF

LTC3778是一款用于计算机内存、汽车及其他DC/DC电源的同步降压开关稳压器控制器。该控制器采用谷值电流控制架构，无需检测电阻即可实现极低占空比。工作频率由外部电阻选择，并针对VIN和VOUT的变化进行补偿。

不连续模式操作可在轻载时实现高效运行。强制连续控制引脚可降低噪声和射频干扰，并可在主输出轻载时辅助次级绕组调节。SENSE+和SENSE-引脚可跨可选检测电阻或同步MOSFET提供真正的开尔文检测。

故障保护通过内部折返式电流限制、输出过压比较器、可选的短路关断定时器和输入欠压锁定来实现。使用外部定时电容可实现电源排序的软启动功能。稳压器电流限制水平可由用户编程设置。宽电源范围允许输入电压为4V至36V，输出电压为0.6V至(0.9)VIN。

• 宽VIN范围：4V至36V
• 检测电阻可选
• 真正的电流模式控制
• 200kHz时占空比为2%至90%
• tON(MIN) ≤ 100ns
• 使用陶瓷COUT时稳定
• 双N沟道MOSFET同步驱动
• 电源正常输出电压监控
• ±1% 0.6V基准电压
• 可调电流限制
• 可调开关频率
• 可编程软启动
• 输出过压保护
• 可选短路关断定时器
• 微功耗关断：IO ≤ 30μA
• 采用1mm 20引脚TSSOP封装

• 笔记本电脑和平板电脑
• 个人数字助理（PDA）
• 电池充电器
• 分布式电源系统
• DDR内存电源
• 汽车直流电源
