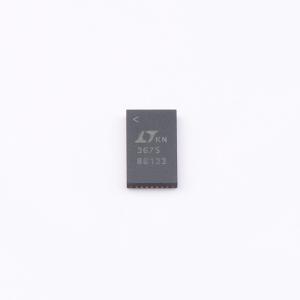

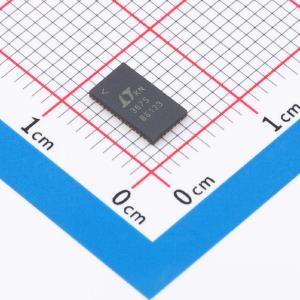

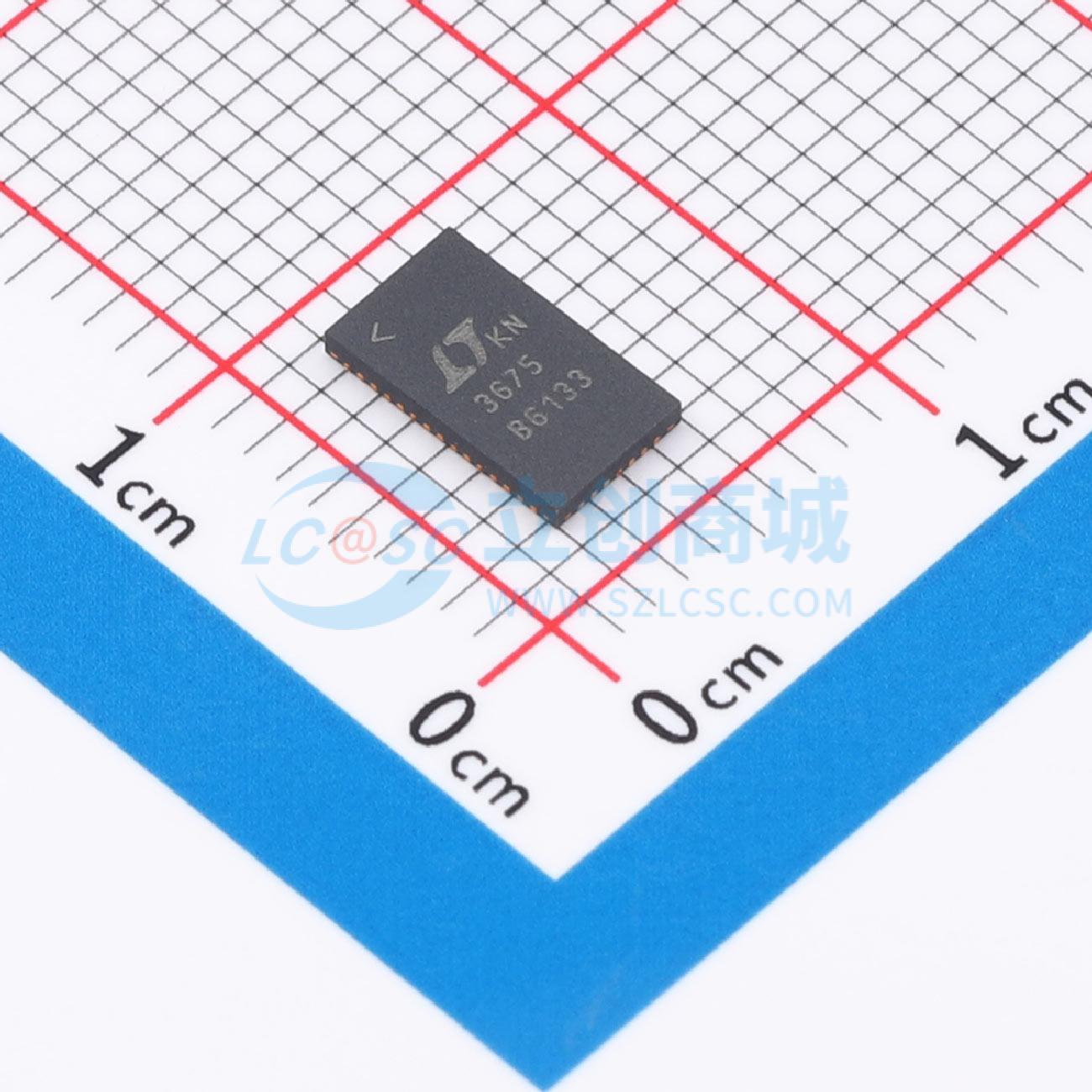

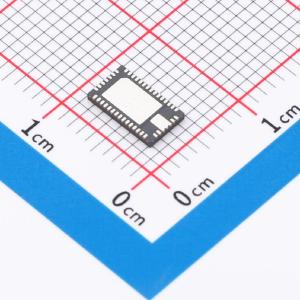

LTC3675EUFF#TRPBF

7 通道、可配置高功率 PMIC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是数字可编程的高效多输出电源，加上双串LED驱动IC，针对高功率单节锂离子/聚合物应用进行了优化。DC/DC由四个同步降压转换器（1A/1A/500mA/500mA）、一个同步升压DC/DC（1A）和一个降压-升压DC/DC（1A）组成，均由2.7V至5.5V输入供电。40V LED驱动器可通过两个LED串调节高达25mA的电流，每个串最多可连接10个LED。LED驱动器也可配置为通用高压升压转换器
品牌名称: ADI(亚德诺)
商品型号: LTC3675EUFF#TRPBF
商品编号: C685670
商品封装: QFN-44-EP(4x7)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

LTC3675/LTC3675-1 是一种数字可编程的高效多输出电源加上双串LED驱动器IC，专为高功率单节锂离子/聚合物电池应用优化。DC/DC转换器包括四个同步降压转换器（1A/1A/500mA/500mA）、一个同步升压DC/DC（1A）和一个升降压DC/DC（1A），所有这些都由2.7V至5.5V输入供电。40V LED驱动器可以调节通过两个最多各含10个LED的LED串的最大25mA电流。LED驱动器也可以配置为通用高压升压转换器。

DC/DC使能、输出电压、开关转换速率和工作模式都可以通过I2C独立编程，或者通过简单的I/O和上电默认设置在独立模式下使用。降压DC/DC可以独立使用或并联以实现更高的输出电流，共享一个电感器。LED使能、60dB亮度控制和增减调光可以通过I2C进行编程。低VIN和高温报警水平也可以通过I2C编程，并具有可屏蔽中断输出来监控DC/DC和系统故障。

按钮式开/关/复位控制和上电复位输出提供了灵活可靠的上电顺序。LTC3675/LTC3675-1 采用低剖面（0.75mm）、热增强型44引脚4mm x 7mm QFN封装。

商品特性

四个单片同步降压 DC/DC 转换器（1A/1A/500mA/500mA）
降压 DC/DC 转换器可以并联，使用单个电感器提供高达2倍的电流
独立的1A升压和1A升降压 DC/DC 转换器
双串行2的补码控制40V LED驱动器
所有 DC/DC 转换器的2的补码可编程输出电压、工作模式和开关节点斜率
DC/DC 转换器、LED 驱动器和故障状态的2的补码读回
从地址选项：LTC3675=0001001X，LT03675-1=0110100X
可屏蔽中断以报告 DC/DC、V_IN 和芯片温度故障
按钮开/关/复位
始终开启的25mA LDO
低静态电流：16µA（所有 DC/DC 转换器关闭）
4mm x 7mm x 0.75mm 44引脚QFN封装

应用领域

高功率（5W至10W）单节锂离子/聚合物应用
便携式工业应用，手持终端，便携式仪器
多输出低电压电源供应器

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.7V~5.5V
	开关频率	2.25MHz
	通道数	2
	输出电流	25mA

	属性	参数值
	调光	I2C
	特性	过温保护(OTP)；欠压保护(UVP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
