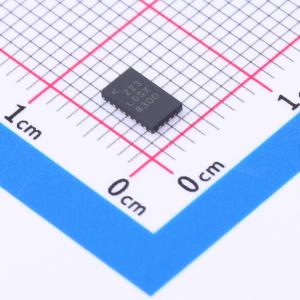

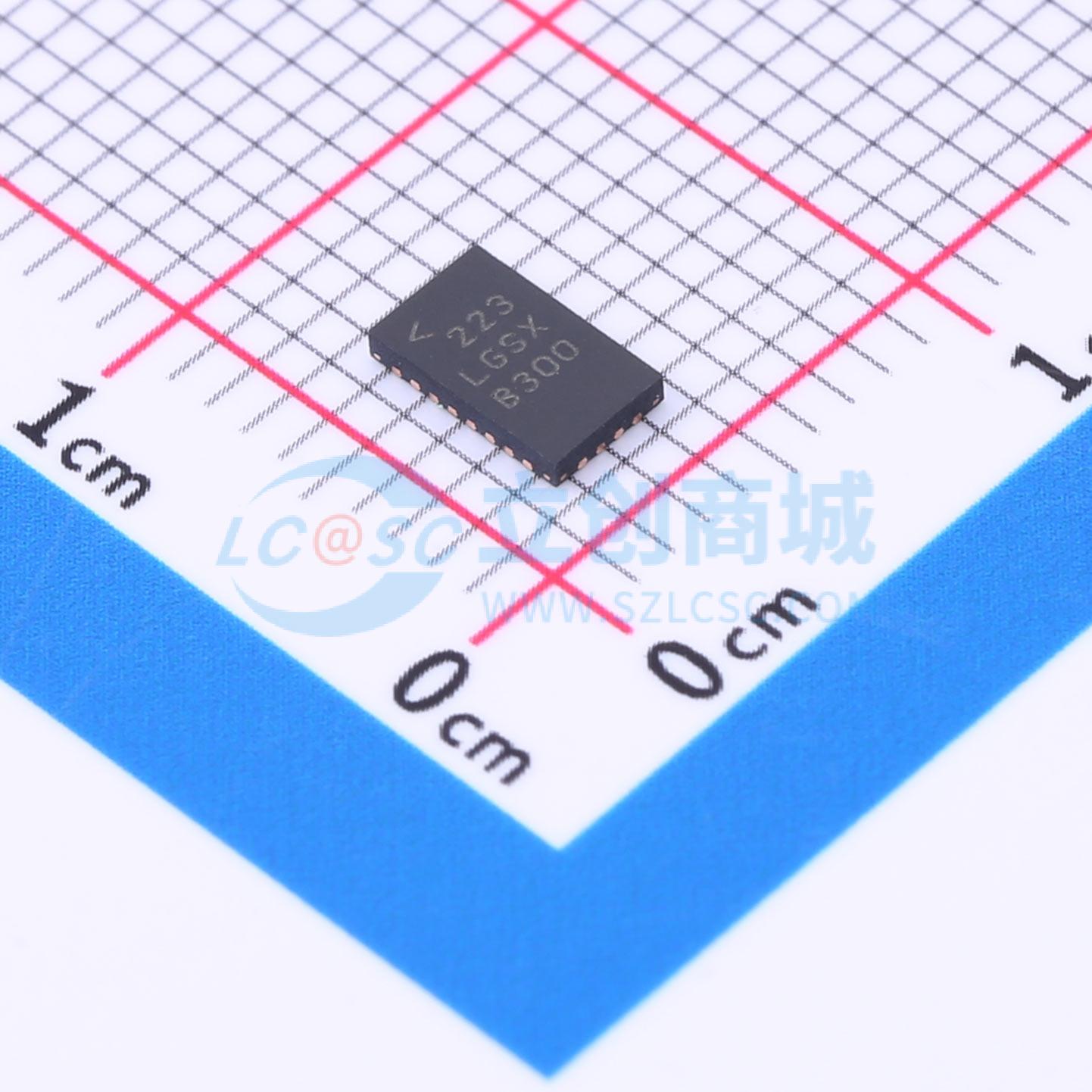

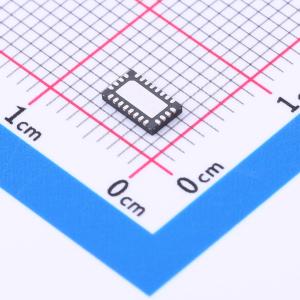

温馨提醒：图片仅供参考，商品以实物为准

LTC3643EUDD#PBF

2A 双向电源备份供电

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC®3643是一款双向同步升压充电器和降压转换器，可从3V至17V的输入电源为最高达40V的电容阵列高效充电。当输入电源降至可编程掉电阈值以下时，升压充电器则反向工作，作为同步降压稳压器，在电源中断/故障期间利用备份电容为系统轨供电。在为备份电容充电时，可使用外部低值检测电阻来维持输入电源的精确电流限制，或实现PowerPath™功能
品牌名称: ADI(亚德诺)
商品型号: LTC3643EUDD#PBF
商品编号: C685629
商品封装: QFN-24-EP(3x5)
包装方式: 管装
商品毛重: 0.017克(g)

商品参数

商品概述

LTC3643是一款双向同步升压充电器和降压转换器，可在3V至17V的输入电源下，高效地为最高40V的电容阵列充电。当输入电源降至可编程的掉电阈值以下时，升压充电器会反向工作，作为同步降压稳压器，在电源中断/故障期间，由备用电容为系统轨供电。在为备用电容充电时，可使用外部低值检测电阻，以维持来自输入电源的精确电流限制，或实现电源路径功能。降压转换器以1MHz的开关频率工作，允许使用小型外部元件。稳压期间的低静态电流可最大限度地提高备用电容的能量利用率。

商品特性

用于系统备份的双向同步升压电容充电器/降压稳压器
宽输入电压范围：3V至17V
高达40V的电容电压存储，用于高能量备份
最大2A的电容充电电流
集成功率N沟道MOSFET（上管150mΩ，下管75mΩ）
用于输出/电容断开的集成功率N沟道MOSFET（50mΩ）
充电期间的输入电流限制
快速1MHz开关频率
系统电压调节的基准精度为±1%
充电状态和输入电源故障指示输出
低外形24引脚3mm×5mm QFN封装

应用领域

备用电容系统
电源故障备份系统
固态硬盘

数据手册PDF

放大查看下载PDF

优惠活动

8.4折

购买数量

(73个/管，最小起订量 1 个)

个

起订量：1 个73个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型；降压型
	工作电压	3V~17V
	输出电压	600mV
	输出电流	2A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式；升压式
	静态电流(Iq)	800uA
	开关管(内置/外置)	内置
	输出类型	可调
