- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

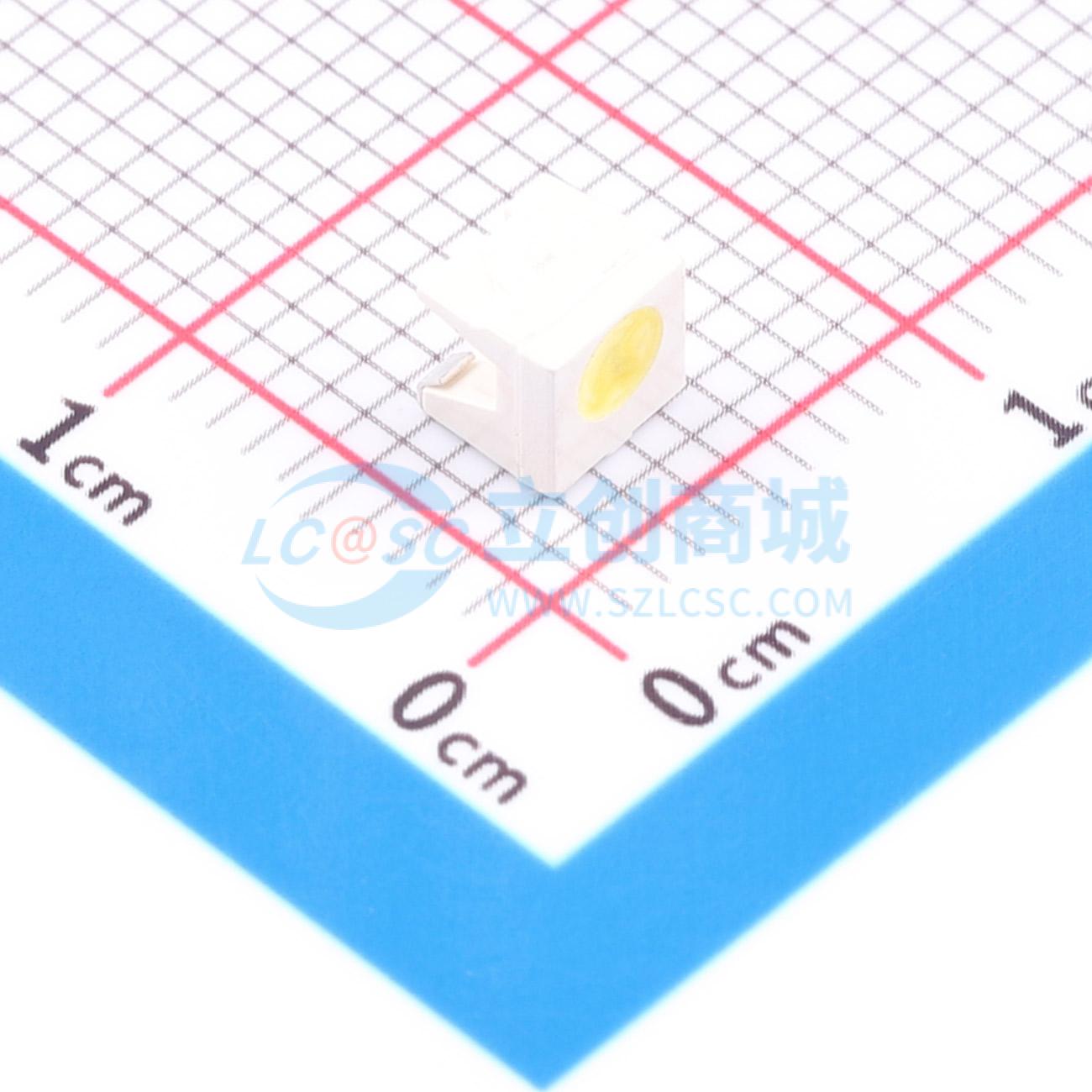

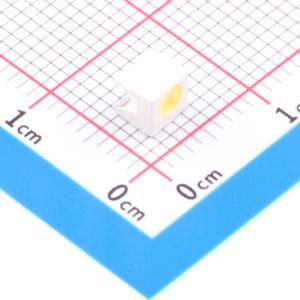

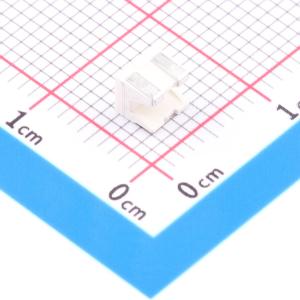

LW A6SG-V2BA-FK0PN0-0-20-R33
LW A6SG-V2BA-FK0PN0-0-20-R33
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- OSRAM(欧司朗)
- 商品型号
- LW A6SG-V2BA-FK0PN0-0-20-R33
- 商品编号
- C6218891
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 发光二极管/LED | |
| 灯头类型 | - | |
| 发光颜色 | 白色 | |
| 正向压降(Vf) | 3.2V | |
| 功率 | - | |
| 正向电流 | 20mA | |
| 波长 | - | |
| 峰值波长 | - |
| 属性 | 参数值 | |
|---|---|---|
| 二极管配置 | - | |
| 透镜颜色 | 黄色透镜 | |
| 色温 | - | |
| 发光强度 | 1.57cd | |
| 发光角度 | 120° | |
| 载带方式 | - | |
| 工作温度 | -40℃~+110℃ |
商品特性
- 封装：白色SMT封装，彩色漫射硅树脂
- 芯片技术：ThinGaN
- 典型辐射角：120°（朗伯发射体）
- 颜色：根据CIE 1931标准，色坐标Cx = 0.33，Cy = 0.33（白色）
- 腐蚀鲁棒性等级：1B
- 认证：产品认证测试计划基于AEC-Q101-REV-C《汽车级分立半导体应力测试认证》指南
- ESD：根据ANSI/ESDA/JEDEC JS-001标准，静电放电能力为2 kV（人体放电模型，等级2）
应用领域
- 组合仪表
- 按钮背光
- 电子设备
