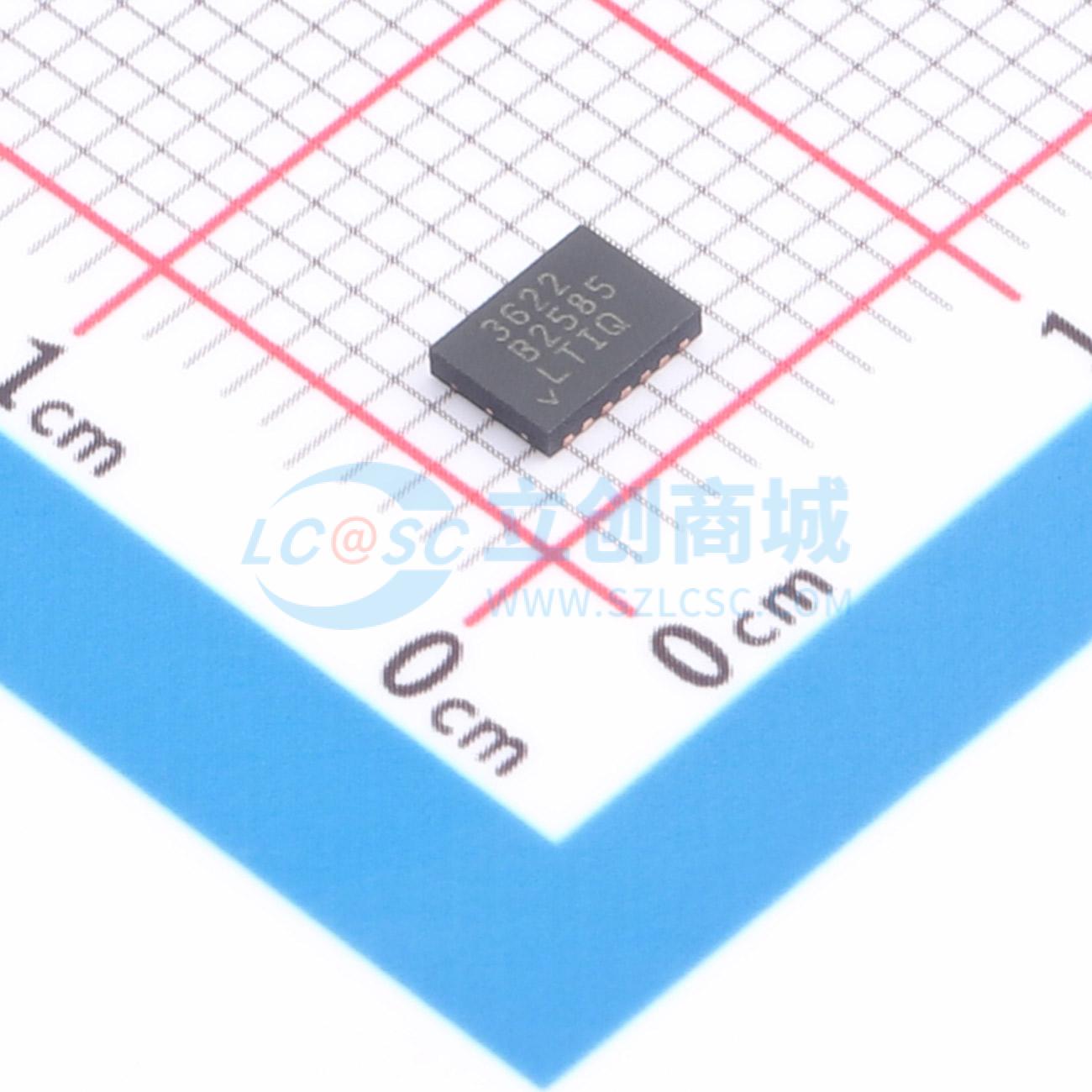

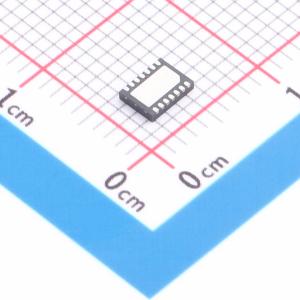

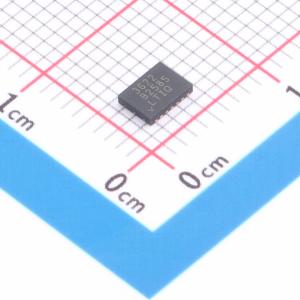

温馨提醒：图片仅供参考，商品以实物为准

LTC3622IDE#TRPBF

具超低静态电流的 17V、双通道、1A 同步降压型稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3622 是一款双路 1A 输出、高效同步单片降压型稳压器，能够在最高 17V 的输入电源下工作。开关频率固定为 1MHz 或 2.25MHz，可与外部时钟在 ±50% 的范围内同步。该稳压器的特点是具有超低静态电流，并且在较宽的输出电压范围内保持高效率
品牌名称: ADI(亚德诺)
商品型号: LTC3622IDE#TRPBF
商品编号: C685376
商品封装: DFN-14-EP(3x4)
包装方式: 编带
商品毛重: 0.108278克(g)

商品参数

商品概述

LTC3622是一款双路1A输出的高效同步单片降压稳压器，能够在最高17V的输入电源下工作。开关频率固定为1MHz或2.25MHz，可与外部时钟进行±50%的同步范围同步。该稳压器在宽输出电压范围内具有超低静态电流和高效率的特点。降压稳压器的输入电压范围为2.7V至17V，可提供0.6V至VIN的可调输出，同时输出电流最高可达1A。提供用户可选的模式输入，允许用户在纹波噪声和轻载效率之间进行权衡。突发模式操作在轻载时提供最高效率，而跳脉冲模式则提供最低纹波噪声。开关稳压器可与外部时钟同步。此外，还提供固定VOUT选项，以省去外部反馈电阻。

商品特性

双路降压输出：每通道1A
宽VIN范围：2.7V至17V
宽VOUT范围：0.6V至VIN
效率高达95%
双通道启用时无负载IQ = 5μA；仅启用一个通道时IQ < 4μA
高效率、低压差工作（100%占空比）
恒定频率（1MHz/2.25MHz），支持外部频率同步
输出电压精度±1%
电流模式操作，具有出色的线路和负载瞬态响应
可通过外部时钟进行相移编程
可选电流限制
内部补偿和软启动
紧凑型14引脚DFN（3mm×4mm）和16引脚MSOP封装

应用领域

电池供电系统
负载点电源
便携式手持扫描仪

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~17V
	输出电压	600mV~17V
	输出电流	1A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	5uA
	开关管(内置/外置)	内置
	输出类型	可调
