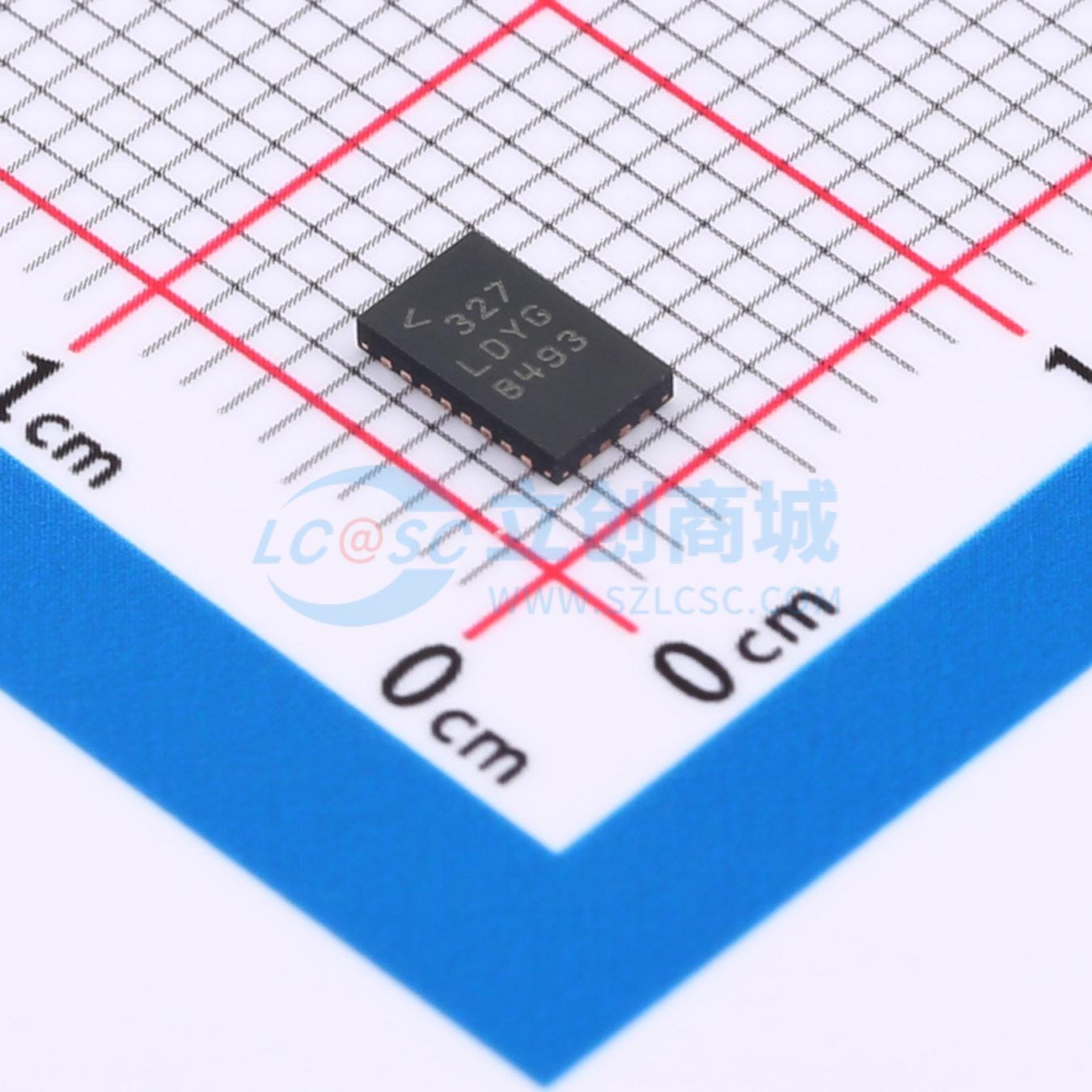

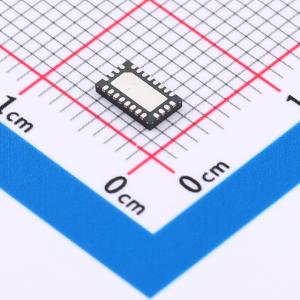

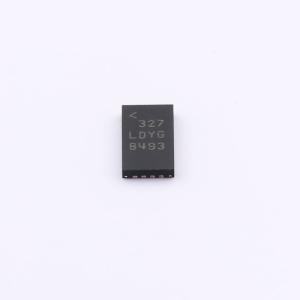

LTC3616EUDD#TRPBF

6A、4MHz、单片式同步降压型 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是低静态电流的单片同步降压调节器，采用电流模式、恒定频率架构。睡眠模式下无负载直流电源电流仅为 70μA，在无负载时保持输出电压（Burst Mode 操作），关断时电流降至零。2.25V 至 5.5V 的输入电源电压范围使其非常适合单节锂离子电池以及固定低压输入应用。
品牌名称: ADI(亚德诺)
商品型号: LTC3616EUDD#TRPBF
商品编号: C685263
商品封装: QFN-24-EP(3x5)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

LTC3616是一款采用电流模式、固定频率架构的低静态电流单片同步降压稳压器。在睡眠模式下，空载直流电源电流仅为70μA，同时在空载时保持输出电压（突发模式工作），关机时电流降至零。2.25V至5.5V的输入电源电压范围使LTC3616非常适合单节锂离子电池以及固定低压输入应用。100%占空比能力可实现低压差工作，延长电池供电系统的工作时间。工作频率可通过外部编程设置，最高可达4MHz，允许使用小型表面贴装电感器。对于对开关噪声敏感的应用，LTC3616可与最高4MHz的外部时钟同步。 LTC3616的强制连续模式工作可降低噪声和射频干扰。可调补偿可在广泛的负载和输出电容范围内优化瞬态响应。内部同步开关可提高效率，无需外部续流二极管，节省了外部元件和电路板空间。LTC3616采用无引脚24引脚3mm×5mm热增强型QFN封装。

商品特性

6A输出电流
2.25V至5.5V输入电压范围
低输出纹波突发模式工作：10 = 75μA
±1%输出电压精度
输出电压低至0.6V
高效率：高达95%
低压差工作：100%占空比
SW节点上的可编程压摆率可降低噪声和EMI
可调开关频率：最高4MHz
可选带内部补偿的有源电压定位（AVP）
可选脉冲跳跃/强制连续/突发模式工作，带可调突发钳位
可编程软启动
用于启动跟踪或外部参考的输入
DDR内存模式，|0UT| = ±3A
采用24引脚3mm×5mm QFN热增强型封装

应用领域

负载点电源
分布式电源
便携式计算机系统
DDR内存端接
手持设备

数据手册PDF

放大查看下载PDF

优惠活动

8.7折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.25V~5.5V
	输出电压	-
	输出电流	6A
	开关频率	300kHz~4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	75uA
	开关管(内置/外置)	内置
	输出类型	可调
