LAN8831/Q2A

LAN8831是一款完全集成的三速（10BASE-T/100BASE-TX/1000BASE-T）以太网物理层收发器，用于在标准CAT-5、CAT-5e和CAT-6非屏蔽双绞线（UTP）电缆上传输和接收数据。LAN8831提供了行业标准的GMII/MII（千兆介质独立接口/介质独立接口），以便与千兆以太网处理器和交换机中的GMII/MII MAC连接，支持1000 Mbps或10/100 Mbps的数据传输。该设备还提供了一个可选的RGMII（简化千兆介质独立接口）模式，允许设备提供更多GPIO。

通过使用片上端接电阻来处理四对差分信号，并集成了一个LDO控制器来驱动低成本MOSFET以供给核心电压，LAN8831降低了电路板成本并简化了电路板布局。LAN8831提供了诊断功能，有助于系统启动和生产测试及产品部署中的调试。参数NAND树支持可以在LAN8831 I/O与电路板之间进行故障检测。基于LinkMD TDR的电缆诊断可以识别出故障的铜缆。远程、外部和本地环回功能可以验证模拟和数字数据路径。

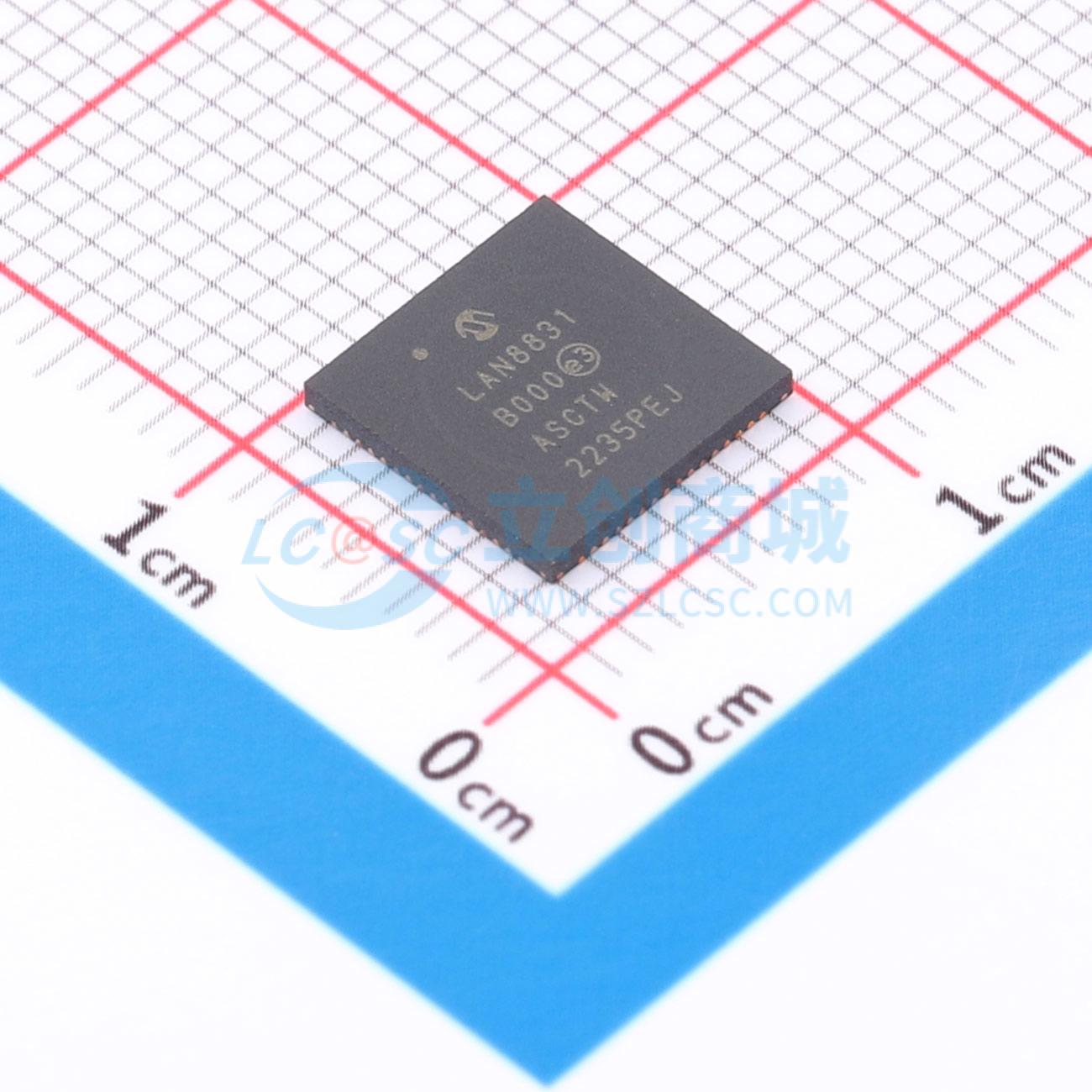

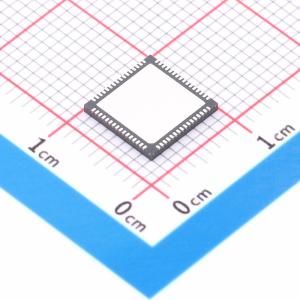

LAN8831采用64引脚、符合RoHS标准的VQFN封装。

• 单芯片10/100/1000 Mbps以太网收发器，适用于IEEE 802.3应用
• GMII/MII标准接口，支持3.3V/2.5V/1.8V容差I/O
• RGMII接口支持3.3V/2.5V/1.8V容差I/O - RGMII时序支持根据RGMII 2.0版本的片上延迟，并提供外部延迟编程选项以及对TX和RX时序路径进行调整和校正
• 自动协商功能，可自动选择最高链路速度（10/100/1000 Mbps）和双工模式（半双工/全双工）
• 差分对的片上端接电阻
• 片上LDO控制器，支持单3.3V电源操作
• 支持高达16 KB的大帧
• 125 MHz参考时钟输出
• 当未连接电缆时，可通过能量检测节能模式降低功耗
• 支持节能以太网（EEE），包括低功耗空闲（LPI）模式和时钟停止功能，对于100BASE-TX/1000BASE-T，以及带有10BASE-Te选项的发送幅度减少
• 支持唤醒局域网（WOL），具有强大的自定义数据包检测
• 可编程LED输出，用于指示链路、活动和速度
• LinkMD基于TDR的电缆诊断，用于识别故障铜缆
• 信号质量指示
• 参数NAND树支持，用于检测芯片I/O与板卡之间的故障
• 用于诊断的环回模式
• 自动MDI/MDI-X交叉，可在所有操作速度下检测并纠正线对交换
• 自动检测和纠正线对交换、线对偏斜和线对极性
• MDC/MDIO管理接口，用于物理层寄存器配置
• 中断引脚选项
• 节电和节能模式

• 工业控制
• 激光/网络打印机
• 网络附加存储（NAS）
• 网络服务器
• 宽带网关
• 千兆SOHO/SMB路由器
• IPTV
• IP机顶盒
• 游戏主机
• IP相机
• 三重播放（数据、语音、视频）媒体中心
• 媒体转换器
