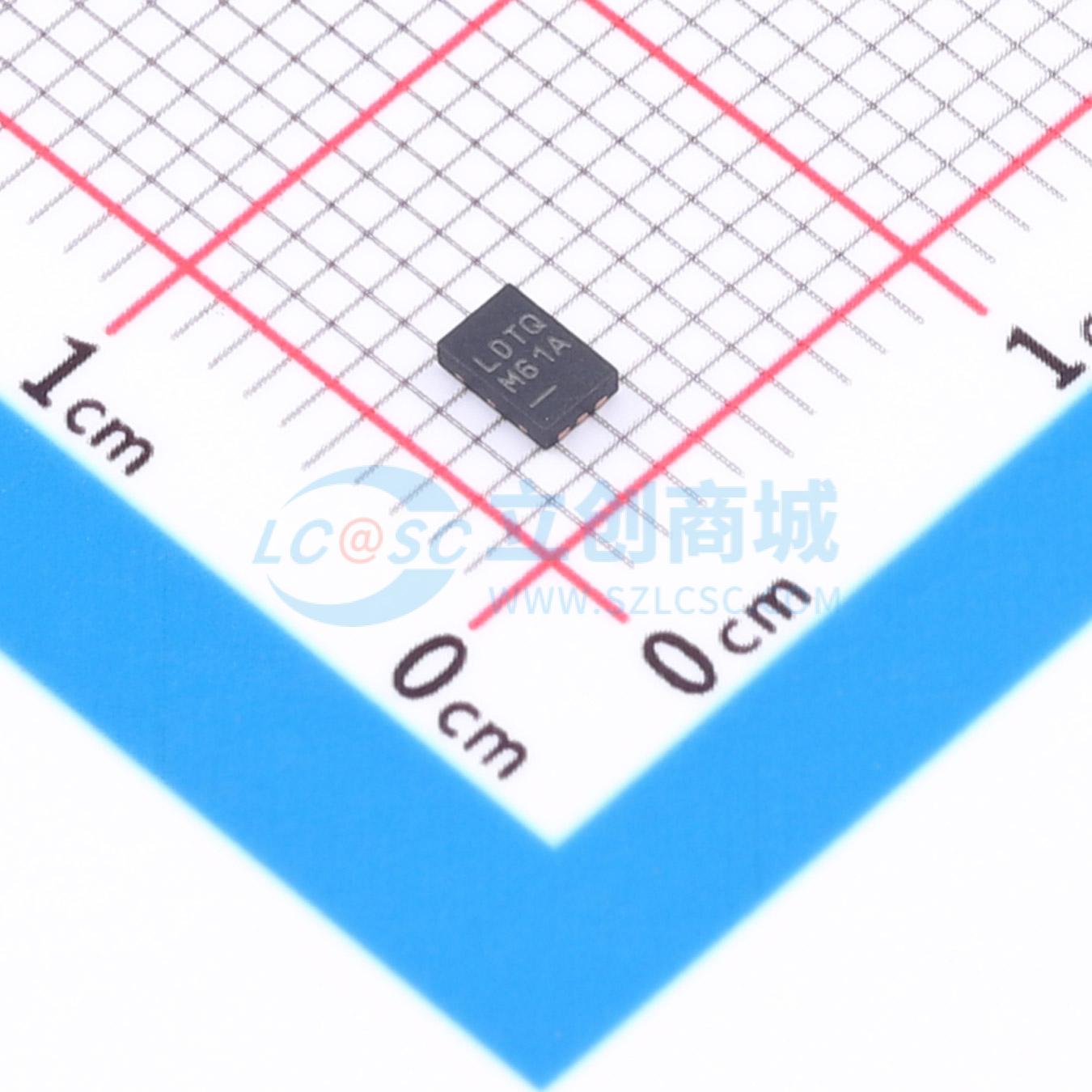

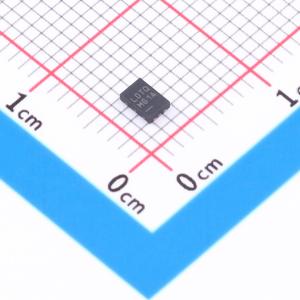

LTC3564EDCB#TRMPBF

2.25MHz、1.25A、同步降压型稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3564是一款高效的单片式同步降压稳压器，采用定频、电流模式架构。工作时的电源电流仅为20μA，关断时降至≤1μA。2.5V至5.5V的输入电压范围使LTC3564非常适合单节锂离子电池供电或3.3V至5V输入电压的应用
品牌名称: ADI(亚德诺)
商品型号: LTC3564EDCB#TRMPBF
商品编号: C685057

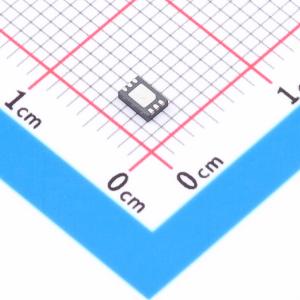

商品封装: DFN-6-EP(2x3)
包装方式: 编带
商品毛重: 0.058286克(g)

商品参数

商品概述

LTC3564是一款高效率单片同步降压稳压器，采用恒定频率、电流模式架构。工作时的电源电流仅为20μA，在关断状态下降至≤1μA。2.5V至5.5V的输入电压范围使得LTC3564非常适合单节锂离子电池供电或3.3V至5V输入电压的应用。100%占空比提供了低压差操作，延长了便携式系统的电池寿命。自动突发模式操作提高了轻负载下的效率，进一步延长了电池运行时间。

开关频率内部设定为2.25MHz，允许使用小型表面贴装电感和电容。内部同步开关提高了效率，并消除了对外部肖特基二极管的需求。0.6V反馈参考电压可以轻松支持低输出电压。LTC3564提供低剖面（1mm）ThinSOT和6引脚（2mm x 3mm）DFN封装。

商品特性

高效率：高达96%
极低的静态电流：仅20μA
1.25A输出电流
2.5V至5.5V输入电压范围
2.25MHz恒定频率工作
无需肖特基二极管
低压差操作：100%占空比
0.6V基准允许低输出电压
关断模式下供电电流≤1μA
电流模式操作，具有出色的线路和负载瞬态响应
过温保护
低剖面（1mm）薄SOT封装和6引脚（2mm x 3mm）DFN封装

应用领域

手机
无线和DSL调制解调器
数码相机
媒体播放器
便携式仪器
负载点调节

数据手册PDF

放大查看下载PDF

优惠活动

8.4折

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	1.25A
	开关频率	2.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
