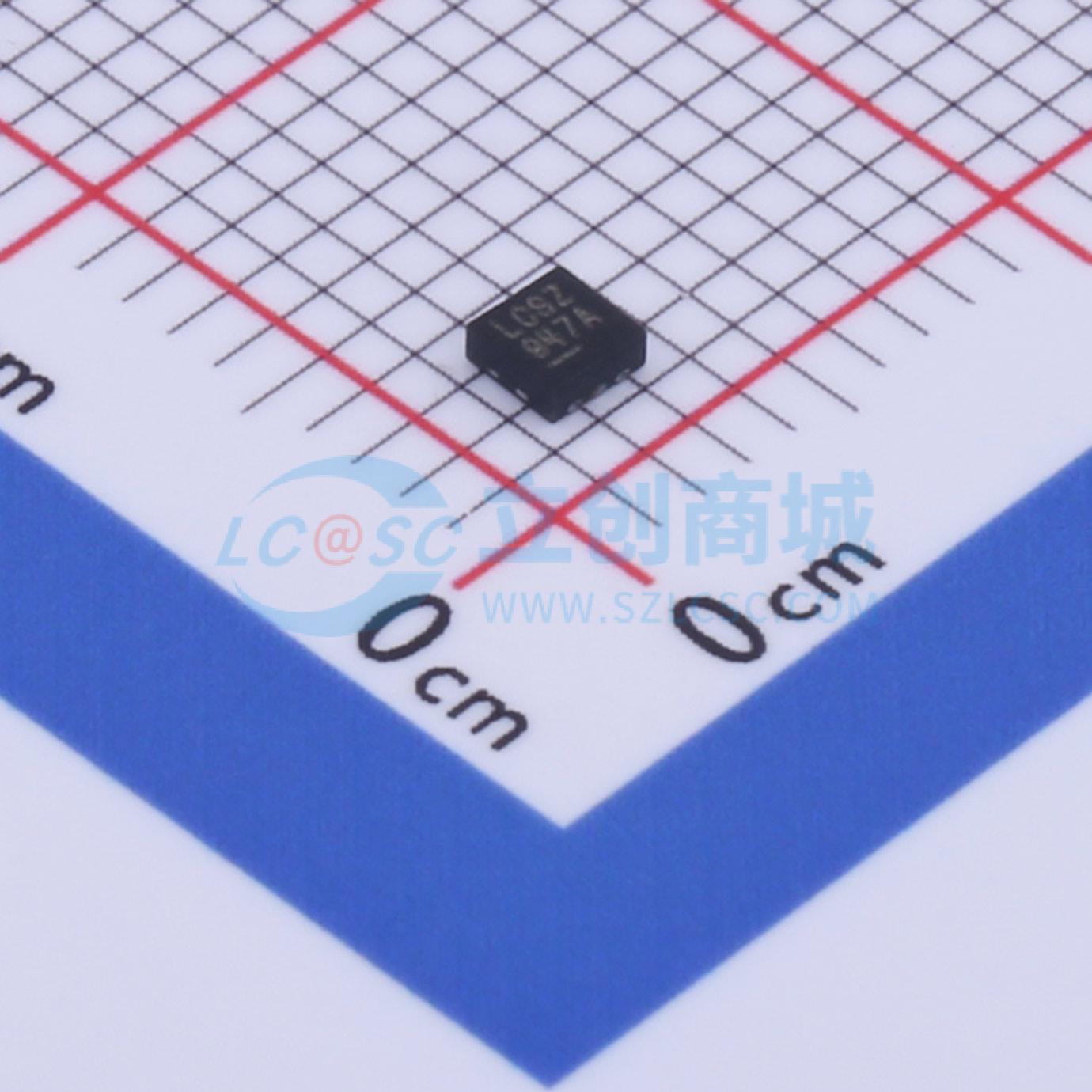

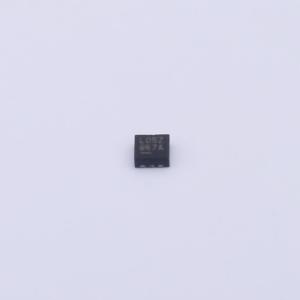

LTC3563EDC#TRMPBF

具可选输出电压的 500mA、同步降压型 DC/DC 转换器

品牌名称: ADI(亚德诺)
商品型号: LTC3563EDC#TRMPBF
商品编号: C685055
商品封装: DFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

LTC3563是一款高效率单片同步降压转换器，采用恒定频率、电流模式架构。电压选择输入允许用户将输出电压编程为1.28V或1.87V。工作时的电源电流仅为26µA，在关断状态下降至<1µA。2.5V至5.5V的输入电压范围使得LTC3563非常适合单节锂离子电池供电的应用。100%占空比提供了低压差操作，延长了便携系统中的电池寿命。内部功率开关经过优化，提供了高效率并消除了对外部肖特基二极管的需求。

开关频率内部设定为2.25MHz，允许使用小尺寸贴片电感和电容。LTC3563特别设计用于与陶瓷输出电容配合工作，实现了非常低的输出电压纹波和小巧的PCB面积。

LTC3563配置为节能的突发模式操作。

商品特性

高效率：高达96%
引脚可选输出电压：1.28V/1.87V
低纹波（<20mVpp）突发模式操作
极低的静态电流：仅26µA
2.5V至5.5V输入电压范围
2.25MHz恒定频率操作
低压差操作：100%占空比
不需要肖特基二极管
内部软启动限制浪涌电流
关断模式下供电电流<1µA
±2%输出电压精度
电流模式操作，具有出色的线路和负载瞬态响应
过温保护
可提供2mmx2mm，6引脚DFN封装

应用领域

手机
无线和DSL调制解调器
数码相机
MP3播放器
PDA及其他手持设备

数据手册PDF

放大查看下载PDF

交货周期

订货15-17个工作日

购买数量

(500个/圆盘，最小起订量 1000 个)

个

起订量：1000 个500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	1.28V；1.87V
	输出电流	500mA
	开关频率	2.25MHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
