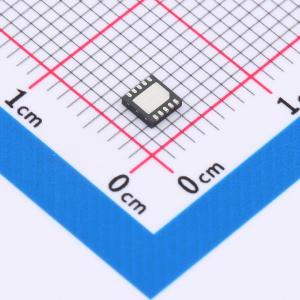

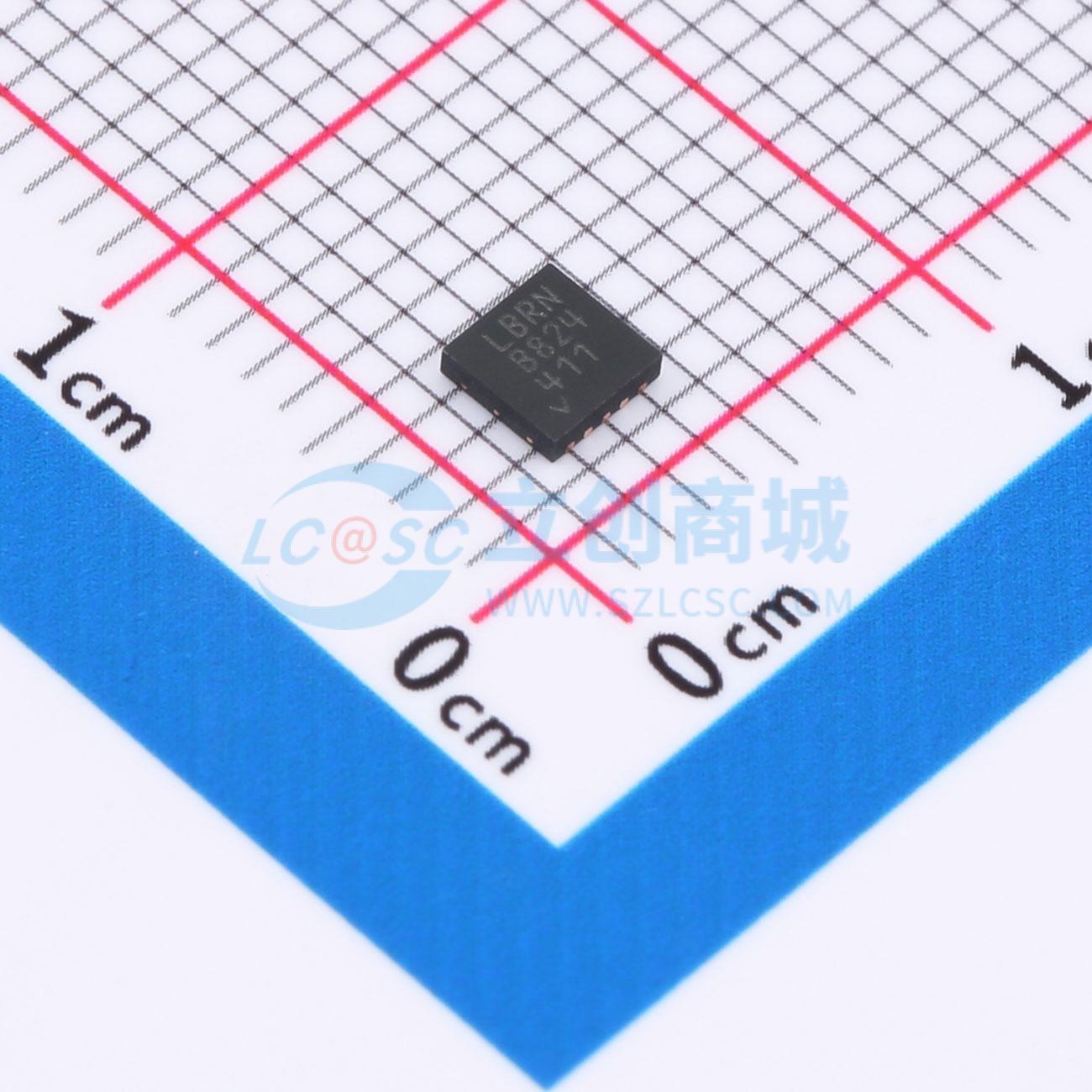

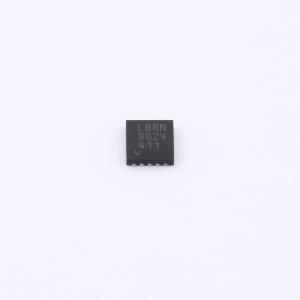

温馨提醒：图片仅供参考，商品以实物为准

LTC3422EDD#TRPBF

具有输出断接功能的 1.5A、3MHz 同步升压型 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3422是一款高效、电流模式、固定频率的升压型DC/DC转换器，具备真正的输出断开和浪涌电流限制功能。该器件保证能在1V输入电压下启动。它集成了一个0.20Ω的N沟道MOSFET开关和一个0.24Ω的P沟道MOSFET同步整流器。输出电压、开关频率、软启动时间、突发模式阈值和环路补偿均可通过小型外部无源元件轻松编程设置。在突发模式工作期间，静态电流仅为25µA，可在便携式应用中最大限度延长电池使用寿命。振荡器频率可编程至最高3MHz，并且可以与施加到SYNC引脚的外部时钟同步。其他特性包括1µA关断电流、短路保护、抗振铃控制、热关断和电流限制。LTC3422采用(3mm×3mm×0.75mm) 10引脚DFN封装。
品牌名称: ADI(亚德诺)
商品型号: LTC3422EDD#TRPBF
商品编号: C684760
商品封装: DFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

LTC3422是一款高效、电流模式、固定频率的升压型DC/DC转换器，具备真正的输出断开和浪涌电流限制功能。该器件保证能在1V输入电压下启动。它集成了一个0.20Ω的N沟道MOSFET开关和一个0.24Ω的P沟道MOSFET同步整流器。输出电压、开关频率、软启动时间、突发模式阈值和环路补偿均可通过小型外部无源元件轻松编程设置。在突发模式工作期间，静态电流仅为25µA，可在便携式应用中最大限度延长电池使用寿命。振荡器频率可编程至最高3MHz，并且可以与施加到SYNC引脚的外部时钟同步。其他特性包括1µA关断电流、短路保护、抗振铃控制、热关断和电流限制。LTC3422采用(3mm×3mm×0.75mm) 10引脚DFN封装。

商品特性

适用于锂离子电池升压至5V应用，可提供700mA连续/1A脉冲输出电流
同步整流：效率高达96%
真正的输出断开功能
浪涌电流限制
可调自动突发模式操作
低噪声、100kHz至3MHz固定频率操作
0.5V至4.5V输入范围
2.25V至5.25V可调输出电压
保证1V启动
可编程软启动
可同步振荡器
低静态电流：25µA
关断电流<1µA
抗振铃控制
小型(3mm×3mm×0.75mm)散热增强型10引脚DFN封装

应用领域

无线手机
手持电脑
GPS接收器
MP3播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	500mV~4.5V
	输出电压	2.25V~5.25V
	输出电流	-
	开关频率	850kHz~1.15MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	25uA
	开关管(内置/外置)	内置
	输出类型	可调
