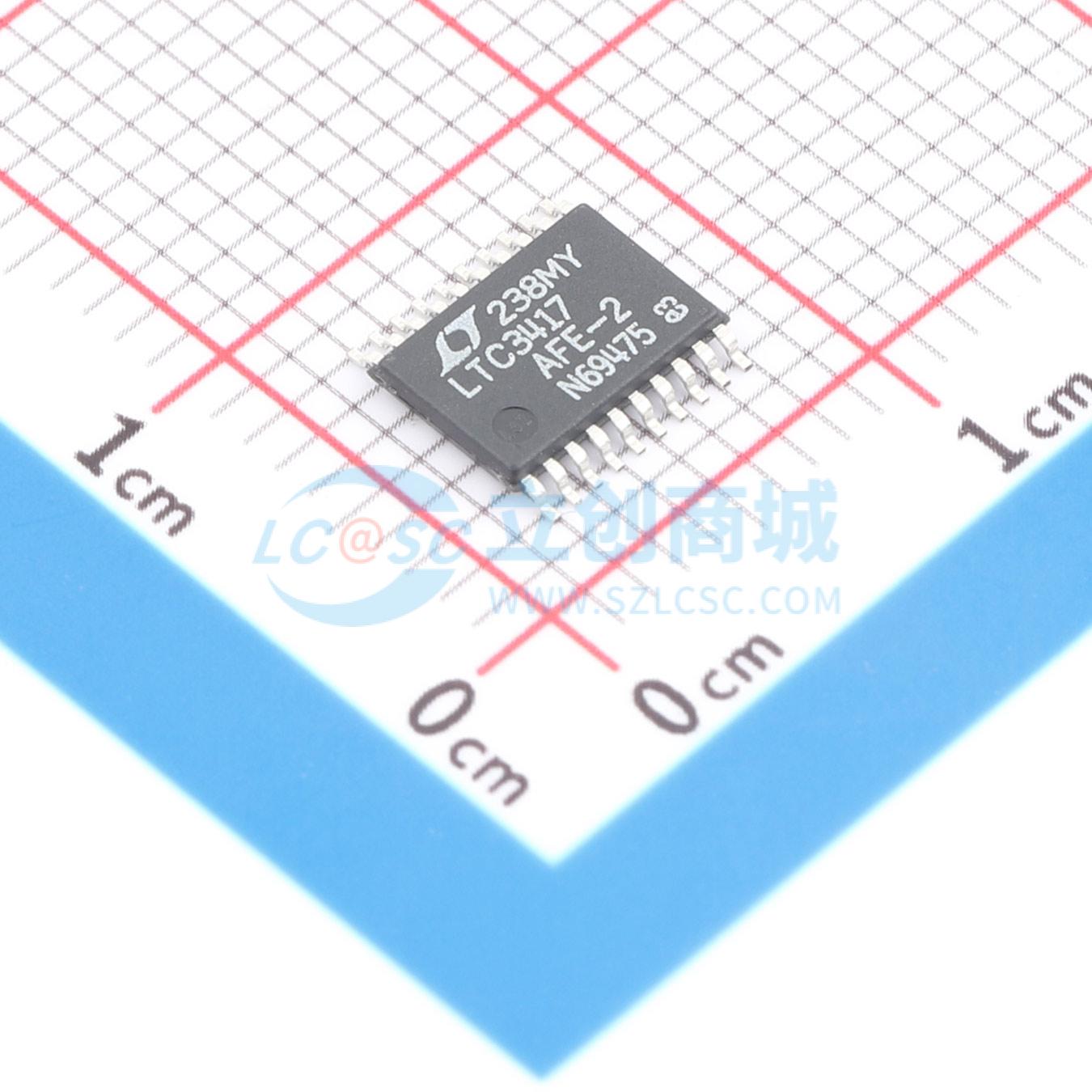

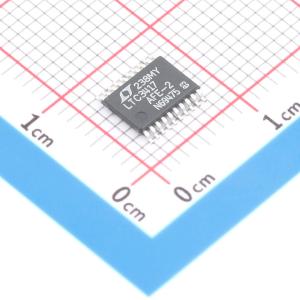

温馨提醒：图片仅供参考，商品以实物为准

LTC3417AEFE-2#PBF

双通道同步、1.5A/1A 4MHz降压型DC/DC稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款双路恒定频率、同步降压 DC/DC 转换器。适用于中功率应用，工作输入电压范围为 2.25V 至 5.5V，具有恒定可编程开关频率，可使用高度为 2mm 或更小的小型低成本电容器和电感器。每个输出电压可在 0.8V 至 5V 之间调节。内部同步、低 RDS(ON) 功率开关可提供高效率，无需外部肖特基二极管
品牌名称: ADI(亚德诺)
商品型号: LTC3417AEFE-2#PBF
商品编号: C684726
商品封装: TSSOP-20-EP
包装方式: 管装
商品毛重: 0.267克(g)

商品参数

商品概述

LTC3417A-2 是一款双通道恒定频率、同步降压型 DC/DC 转换器。它适用于中等功率应用，可在 2.25V 至 5.5V 的输入电压范围内工作，并具有可编程的恒定开关频率，允许使用小型、低成本的电容和高度不超过 2mm 的电感。每个输出电压均可在 0.8V 至 5V 之间调节。内部同步、低 RDS(ON) 功率开关提供了高效率，无需外部肖特基二极管。

用户可选择的工作模式输入允许用户在纹波电压和轻负载效率之间进行权衡。突发模式操作在轻负载下提供高效率，而脉冲跳过模式在轻负载下提供低纹波噪声。相位模式引脚允许第二通道相对于第一通道同相或反相（180°）工作。反相操作可降低 VIN 上的 RMS 电流，从而降低输入电容的压力。

为了进一步延长电池寿命，P 沟道 MOSFET 在压降时（100% 占空比）连续导通，并且两个通道总共仅消耗 100μA 的静态电流。在关断状态下，的电流消耗小于 1μA。

商品特性

高效率：高达95%
保证最小输出电流1.5A/1A
可同步到外部时钟
不需要肖特基二极管
可编程频率操作：1.5MHz或可调范围0.6MHz至4MHz
低纹波（<35mV_P-P）突发模式操作
睡眠模式下的IQ：125μA
低RDS(ON)内部开关
短路保护
V：2.25V至5.5V
电流模式操作，具有出色的线路和负载瞬态响应
超低关断电流：I_0 < 1μA
低压降操作：100%占空比
电源良好输出
相位引脚选择第2通道相对于第1通道的相位关系
带有单独运行引脚控制的内部软启动
提供小型热增强型（5mm x 3mm）DFN和20引脚TSSOP封装

应用领域

GPS/导航系统
汽车仪表
PC卡
工业电源
通用型负载点DC/DC转换器

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(74个/管，最小起订量 1 个)

个

起订量：1 个74个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.25V~5.5V
	输出电压	800mV~5V
	输出电流	1.5A；1A
	开关频率	1.5MHz；4MHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
