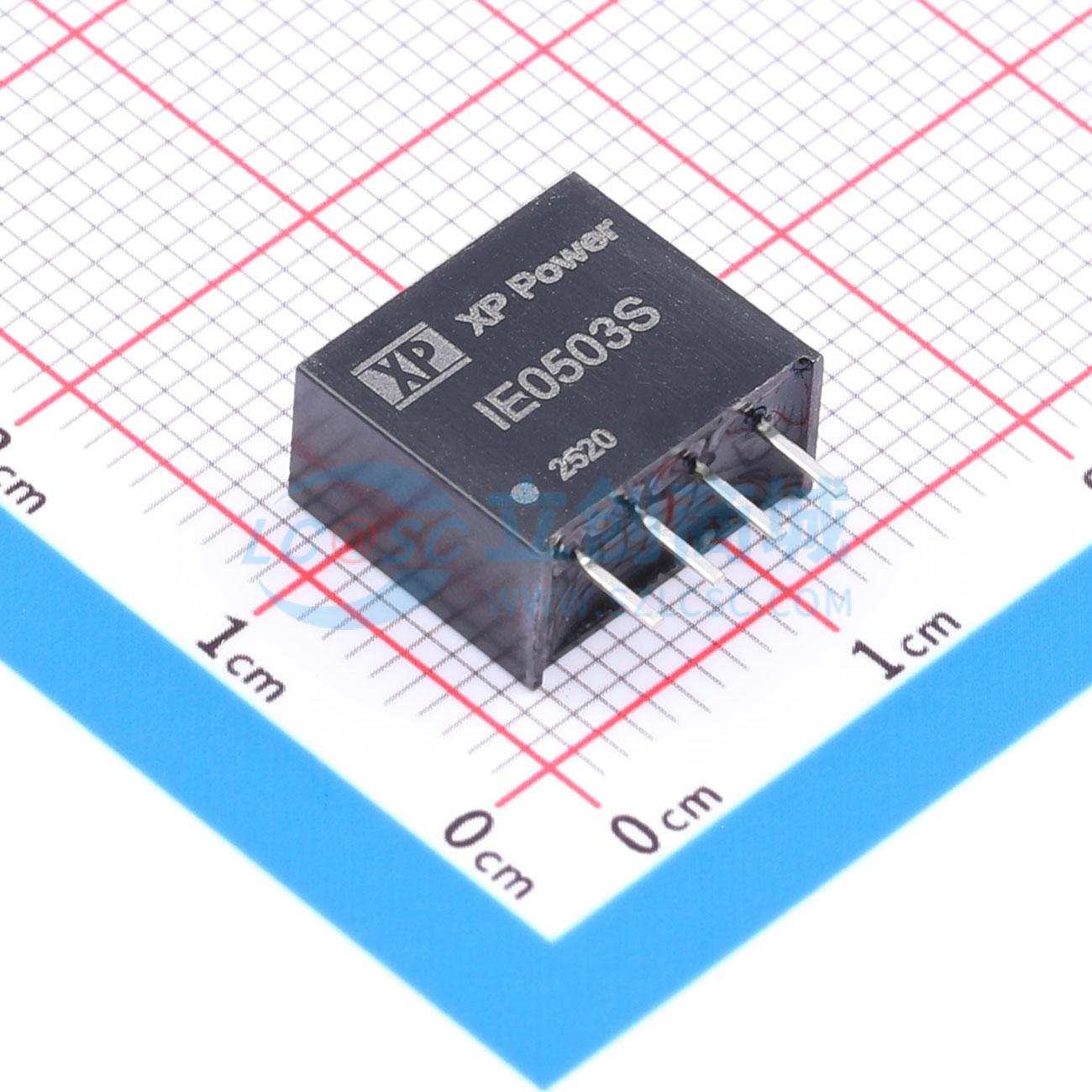

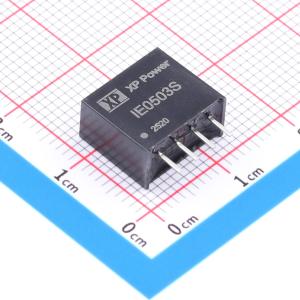

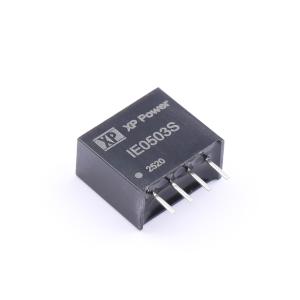

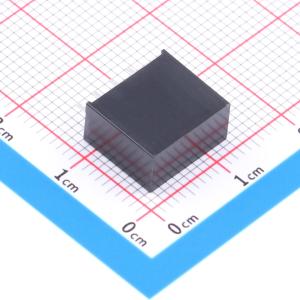

IE0503S
单路非稳压输出、具备隔离功能的小尺寸电源模块，有SIP或DIP封装可选
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- XP Power
- 商品型号
- IE0503S
- 商品编号
- C6211357
- 商品封装
- SIP,11.7x6mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 72% | |
| 输出电压(Vout) | 3.3V | |
| 输出电流(最大值) | 300mA | |
| 最大容性负载 | 220uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1kV | |
| 功能特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 40kHz；150kHz | |
| 静态电流 | 25mA | |
| 纹波噪声 | 100mVp-p | |
| 稳压类型 | 非稳压型 |
