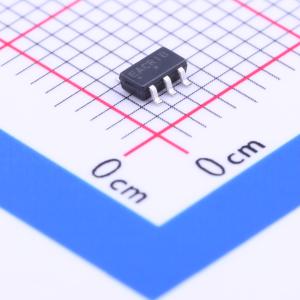

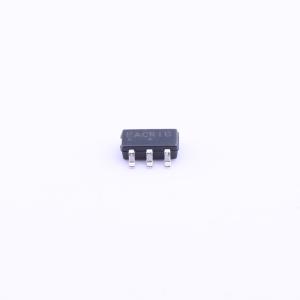

温馨提醒：图片仅供参考，商品以实物为准

MAX1720EUTG

带关断功能的开关电容电压反相器

描述: MAX1720是一款CMOS电荷泵电压反相器，设计用于在1.15 V至5.5 V的输入电压范围内工作，输出电流能力超过50 mA。工作电流消耗仅为67 μA，并提供节能关断输入，可将电流进一步降低至仅0.4 μA。该器件包含一个12 kHz振荡器，驱动四个低电阻MOSFET开关，输出电阻低至26 Ω，电压转换效率达99%。这款器件仅需两个外部10 μF电容即可构成完整的反相器，是众多电池供电和板级应用的理想解决方案。MAX1720采用节省空间的TSOP−6封装。
品牌名称: onsemi(安森美)
商品型号: MAX1720EUTG
商品编号: C70466
商品封装: TSOP-6
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

MAX1720是一款CMOS电荷泵电压反相器，设计用于在1.15 V至5.5 V的输入电压范围内工作，输出电流能力超过50 mA。工作电流消耗仅为67 μA，并提供节能关断输入，可将电流进一步降低至仅0.4 μA。该器件包含一个12 kHz振荡器，驱动四个低电阻MOSFET开关，输出电阻低至26 Ω，电压转换效率达99%。这款器件仅需两个外部10 μF电容即可构成完整的反相器，是众多电池供电和板级应用的理想解决方案。MAX1720采用节省空间的TSOP−6封装。

商品特性

工作电压范围为1.15 V至5.5 V
输出电流能力超过50 mA
低电流消耗，仅67 μA
节能关断输入，可将电流降至0.4 μA
12 kHz工作频率
低输出电阻，仅26 Ω
节省空间的TSOP−6封装
提供无铅封装

应用领域

LCD面板偏置
移动电话
寻呼机
个人数字助理
电子游戏
数码相机
摄像机
手持仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.15V~5.5V
	静态电流(Iq)	90uA
	输出电阻	26Ω
	能量效率	96%

	属性	参数值
	开关频率	12kHz
	工作温度	-40℃~+85℃
	功能类型	反相
	输出电流(Iout)	100mA
