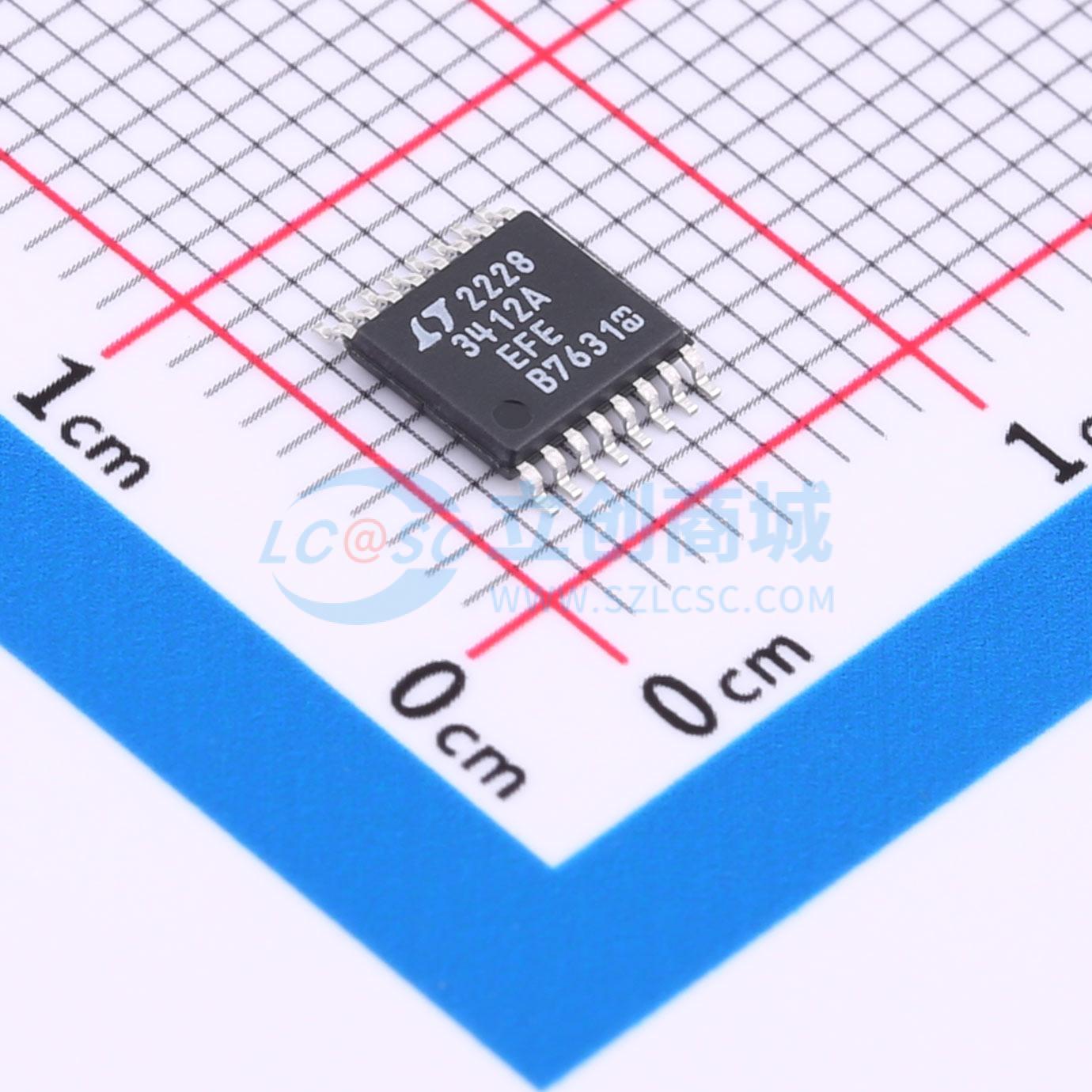

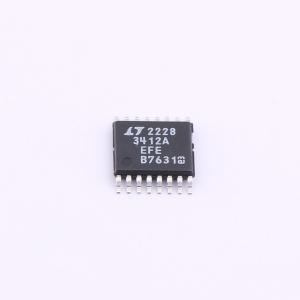

LTC3412AEFE#TRPBF

3A、4MHz、单片式同步降压型稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一种高效的单片同步降压DC/DC转换器，采用恒定频率、电流模式架构。它的输入电压范围为2.25V至5.5V，可提供0.8V至5V的稳压输出电压，同时提供高达3A的输出电流。内部同步功率开关的导通电阻为77mΩ，可提高效率，无需外部肖特基二极管。开关频率由外部电阻设置，也可与外部时钟同步
品牌名称: ADI(亚德诺)
商品型号: LTC3412AEFE#TRPBF
商品编号: C684695
商品封装: TSSOP-16-EP
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

LTC3412A 是一款高效率单片同步降压 DC/DC 转换器，采用恒定频率、电流模式架构。它的工作输入电压范围为 2.25V 至 5.5V，并能在提供高达 3A 输出电流的同时，提供 0.8V 至 5V 的稳压输出电压。内部同步功率开关具有 77mΩ 的导通电阻，提高了效率并消除了对外部肖特基二极管的需求。开关频率可以通过外部电阻设置，也可以与外部时钟同步。100% 占空比提供了低压差操作，延长了便携系统中的电池寿命。OPTI-LOOP 补偿允许在宽负载和输出电容范围内优化瞬态响应。

LTC3412A 可以配置为突发模式操作或强制连续操作。强制连续操作可以减少噪声和射频干扰，而突发模式操作通过减轻轻载下的栅极充电损耗来提供高效率。在突发模式操作中，外部控制突发钳位电平允许根据应用需求调整输出电压纹波。

应用领域

负载点调节
笔记本电脑
便携式仪器
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.25V~5.5V
	输出电压	800mV~5V
	输出电流	3A
	开关频率	4MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	-
