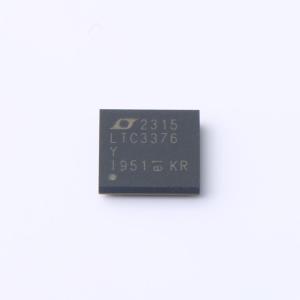

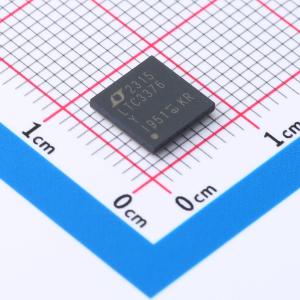

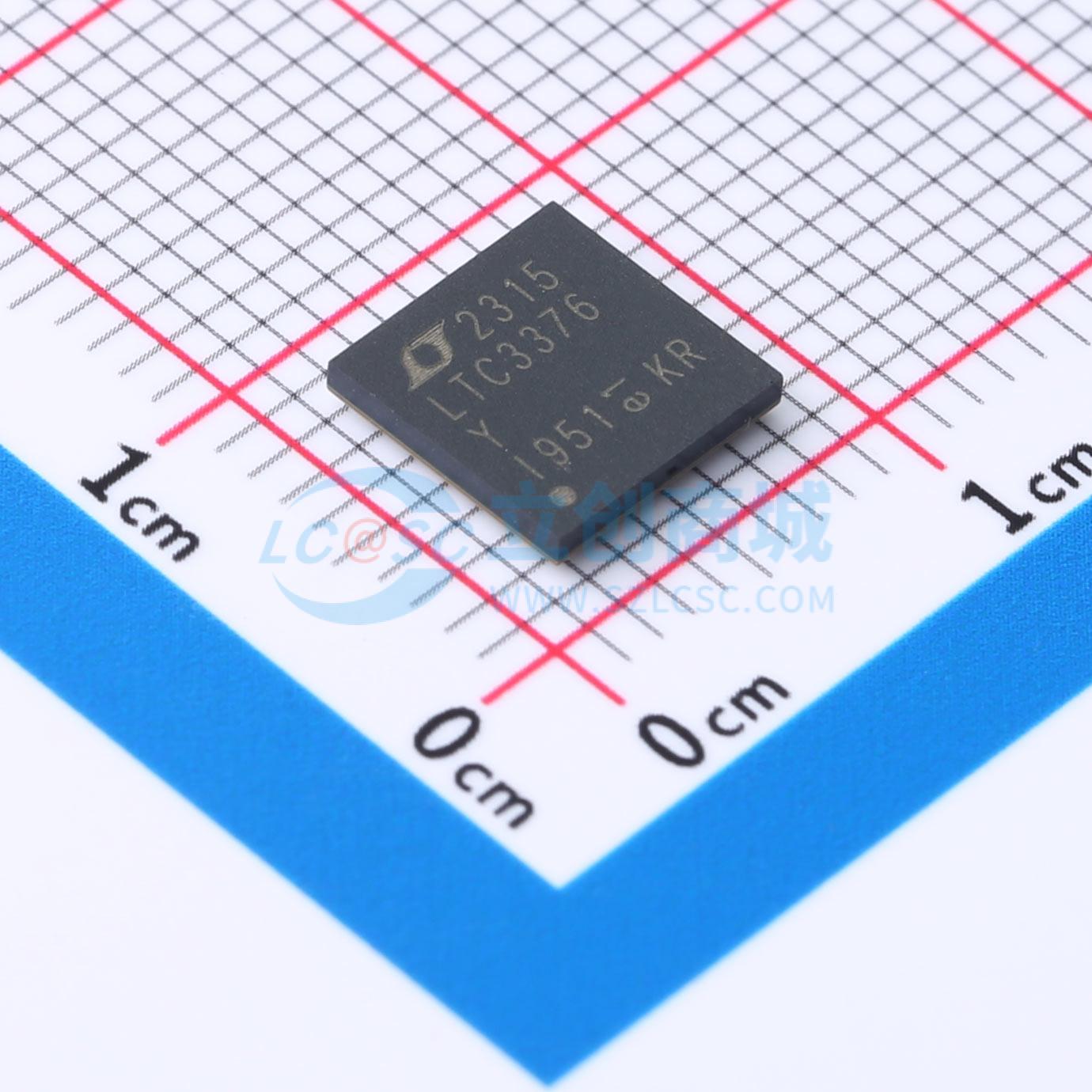

LTC3376EY#PBF

20V、4通道降压DC/DC转换器，具有8个可配置的1.5A功率级

描述: 具有 8 个可配置 1.5A 功率级的 20V、4 通道降压 DC/DC
品牌名称: ADI(亚德诺)
商品型号: LTC3376EY#PBF
商品编号: C684550

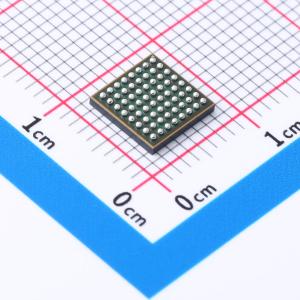

商品封装: BGA-64
包装方式: 托盘
商品毛重: 0.13克(g)

商品参数

商品概述

LTC3376是一款高度灵活的多输出电源IC。该器件包含四个同步降压转换器，配置为共享八个1.5A功率级，由独立的3V至20V输入供电。通过可引脚绑定的CFG0至CFG3引脚，DC/DC转换器可分配到十五种电源配置之一。LTC3376将陶瓷电容集成到BST引脚的封装中，从而节省了PCB空间。通用降压开关频率可通过外部电阻进行编程，与外部振荡器同步，或设置为默认的内部2MHz时钟。所有DC/DC转换器的工作模式可通过SYNC/MODE引脚进行编程，以实现突发模式或强制连续模式操作。PGOOD1至PGOOD4输出指示每个启用的DC/DC是否处于其最终输出的指定百分比范围内。电流监测器允许对每个降压转换器的负载进行外部监测。EXTVCC引脚允许内部电路从3V至5.5V电源轨供电，以提高效率。

商品特性

宽输入范围：3V至20V
宽输出范围：0.4V至0.83 * VIN
8个1.5A降压功率级，可配置为1至4个输出通道
15种独特的引脚可选输出配置（每通道1.5A至12A）
内部升压电容，减少PCB空间
无负载且启用1个降压转换器：7μA；启用所有降压转换器：42μA
所有通道的VOUT精度为1%
峰值电流模式控制（突发模式操作/强制连续）
精密RUN输入，用于电源排序的独立PGOOD输出
1MHz至3MHz频率（RT可编程、PLL同步或内部2MHz振荡器）
TEMP引脚输出指示管芯温度
输出电流监测器
差分输出检测

应用领域

电信/工业12V分布式电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~20V
	输出电压	400mV~16.6V
	输出电流	1.5A
	开关频率	1MHz~3MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	4
	拓扑结构	降压式
	静态电流(Iq)	27uA
	开关管(内置/外置)	内置
	输出类型	可调
