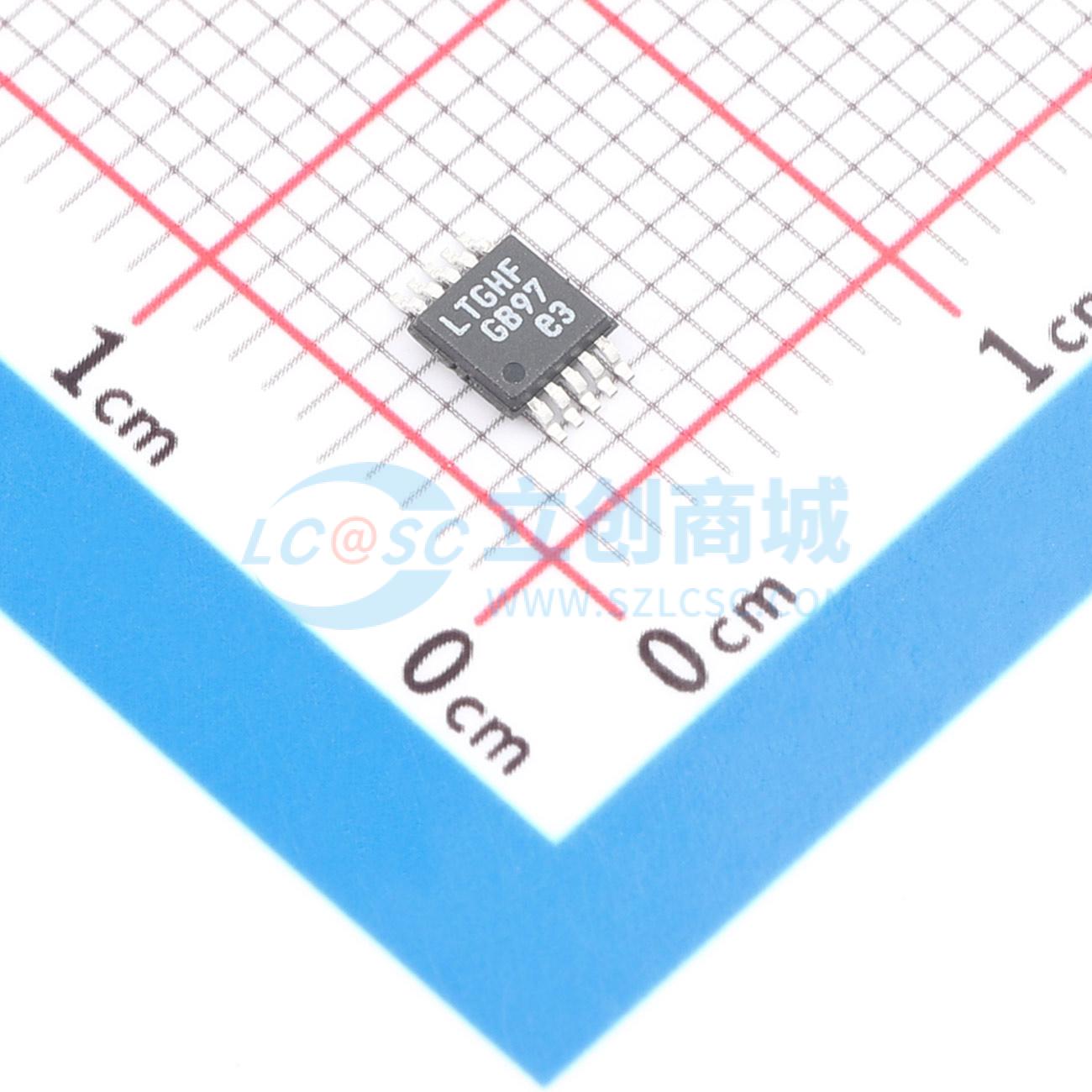

LTC3255IMSE#PBF实物图

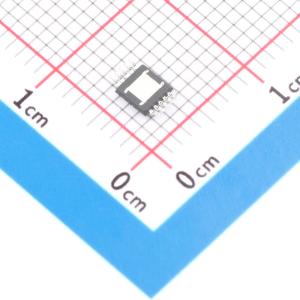

  • LTC3255IMSE#PBF商品缩略图

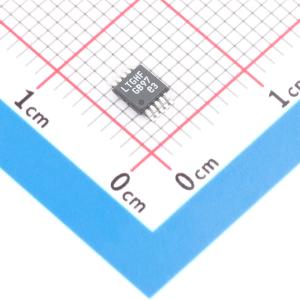

  • LTC3255IMSE#PBF商品缩略图
  • LTC3255IMSE#PBF商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LTC3255IMSE#PBF

宽输入电压范围、故障保护的50mA降压电荷泵

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
是一款开关电容降压型 DC/DC 转换器,可从 4V 至 48V 输入产生可调的 2.4V 至 12.5V 稳压输出。在输入电压超过输出电压两倍的应用中,2:1 电容电荷泵可将输出电流能力扩展到输入电源电流限制之外。在无负载时,突发模式操作可将输入静态电流降至 16μA。凭借其集成的输入并联稳压器,适用于 4mA 至 20mA 电流环路应用
品牌名称
ADI(亚德诺)
商品型号
LTC3255IMSE#PBF
商品编号
C684371
商品封装
MSOP-10-EP​
包装方式
管装
商品毛重
0.195833克(g)

商品参数

属性参数值
商品目录电荷泵
功能类型降压
工作电压4V~48V
输出电压(Vout)2.4V~12.5V
输出电流(Iout)50mA
静态电流(Iq)35uA
属性参数值
输出电阻-
能量效率-
开关频率500kHz
PFM模式支持
工作温度-40℃~+125℃
功能特性过流保护;倍压/反相拓扑切换;输出短路保护;低功耗待机

商品概述

LTC3255是一款开关电容降压型DC/DC转换器,可从4V至48V输入产生2.4V至12.5V可调的稳压输出。当输入电压超过输出电压的两倍时,2:1电容电荷泵可将输出电流能力提升至超出输入电源的电流限制。无负载时,BurstMode操作将VIN静态电流降低至16μA。凭借集成的VIN并联稳压器,LTC3255非常适合4mA至20mA电流回路应用。该器件支持电流倍增,4mA输入电流可连续为7.4mA负载供电。LTC3255可承受反极性输入电源和输出短路而不损坏。安全特性包括电流限制和过温保护,进一步提升了可靠性。LTC3255提供散热增强型10引脚MSOP封装和低剖面3mm×3mm10引脚DFN封装。

商品特性

  • 输入电压范围:4V 至 48V
  • 可调稳压输出:2.4V 至 12.5V
  • 最大输出电流:50mA
  • 无负载稳压状态下静态电流为16μA
  • 输入故障保护范围:-52V 至 60V
  • 多模电荷泵(2:1、1:1)带自动模式切换,可在宽输入电压范围保持稳压
  • 适用于电流馈电应用的输入电压并联模式
  • 电源良好输出
  • 过温保护和短路保护
  • 最大工作结温为150℃
  • 提供散热增强型10引脚MSOP和10引脚(3mm × 3mm)DFN封装

应用领域

  • 工业控制
  • 工厂自动化
  • 传感器
  • SCADA系统
  • 维持电源
