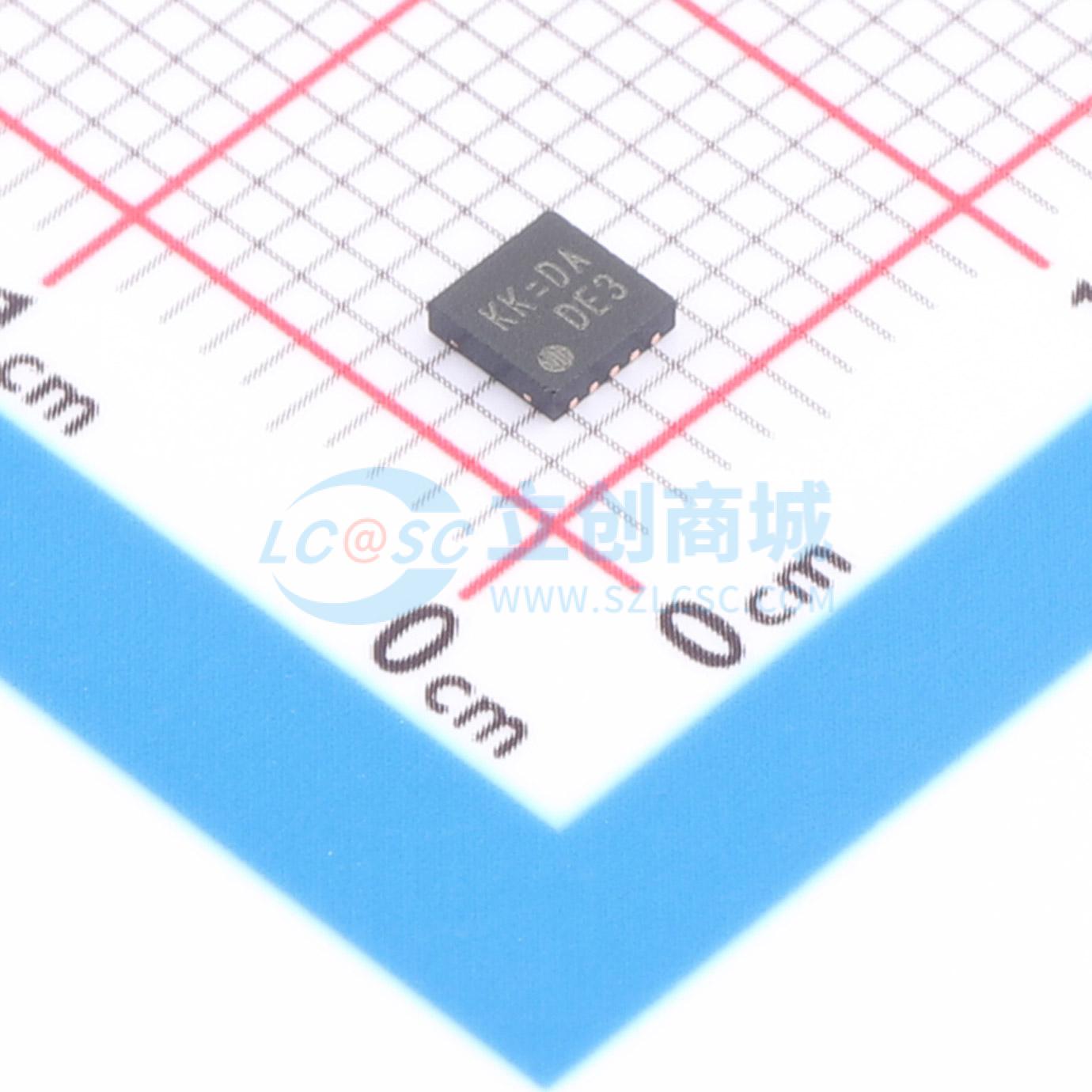

温馨提醒：图片仅供参考，商品以实物为准

RTQ2522AGQW(2)

带软启动功能的2A超低压差LDO稳压器

描述: RTQ2522A/B是一款极低压降线性稳压器，可在低至0.8V的输入电压下工作。该器件能够提供2A的输出电流，典型压降仅为90mV。需要一个VBIAS电源来运行内部基准和LDO电路，而输出电流直接来自VIN电源，以实现高效调节
品牌名称: RICHTEK(立锜)
商品型号: RTQ2522AGQW(2)
商品编号: C6207669
商品封装: WDFN-10(3x3)
包装方式: 编带
商品毛重: 0.116728克(g)

商品参数

商品概述

RTQ2522A/B是一款极低压差线性稳压器，可在低至0.8V的输入电压下工作。该器件能够提供2A的输出电流，典型压差仅为90mV。需要一个VBIAS电源来运行内部基准和LDO电路，而输出电流直接来自VIN电源，以实现高效稳压。用户可编程软启动功能可限制输入浪涌电流，并将输入电源的压力降至最低。使能输入和电源正常输出便于与外部稳压器进行轻松排序。这种全面的灵活性为各种应用提供了一种易于使用的强大电源管理解决方案。 RTQ2522A/B在输出电容大于或等于2.2μF时保持稳定。精确的基准和误差放大器可在负载、线路和温度变化时实现2%的精度。还具备过流限制和过温保护功能。RTQ2522A/B提供WDFN - 10L 3x3和WQFN - 20L 5x5封装。

商品特性

超低VIN范围：0.8V至5.5V
VBIAS电压范围：2.7V至5.5V
VOUT电压范围：0.8V至3.6V
低压差：2A时典型值为90mV，VBIAS = 5V
在线路/负载/温度变化时精度为2%
电源正常指示，便于顺序控制
可编程软启动实现线性电压启动
任何输出电容≥2.2μF时保持稳定
过流和过温保护

应用领域

个人电脑、服务器、调制解调器和机顶盒
FPGA应用
DSP内核和I/O电压
仪器仪表
后置稳压应用
有排序要求的应用

数据手册PDF

放大查看下载PDF

交货周期

订货59-61个工作日

购买数量

(4500个/圆盘，最小起订量 1500 个)

个

起订量：1500 个4500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	800mV~3.6V
	输出电流	2A
	电源纹波抑制比(PSRR)	60dB
	压差	90mV@(2A)

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	特性	欠压锁定；过流保护；带使能；过热保护
	工作温度	-40℃~+105℃@(Ta)
	输出极性	正极
	输出通道数	1
