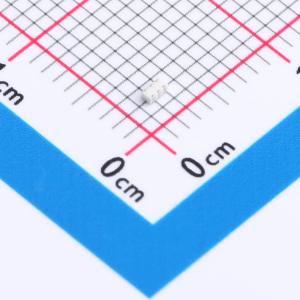

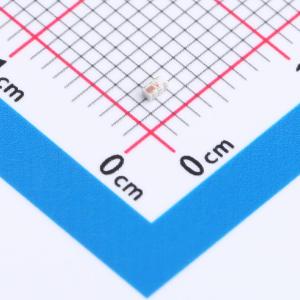

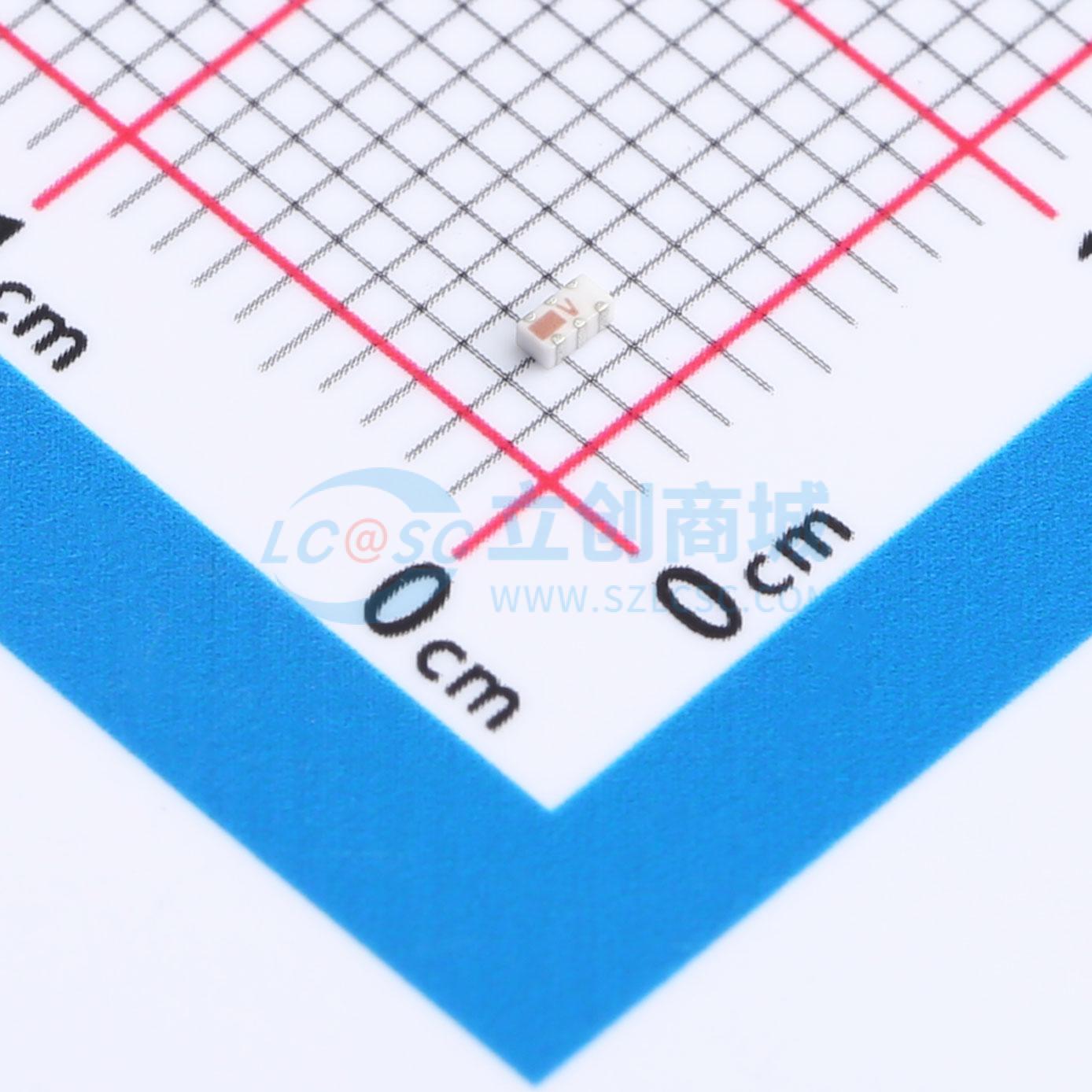

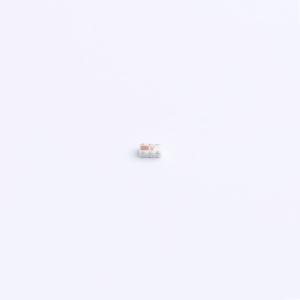

温馨提醒：图片仅供参考，商品以实物为准
HFCW-9500+
陶瓷高通滤波器，50Ω，10500 - 20000MHz
- 描述
- 是一款高通滤波器，通带为10500 MHz至20000 MHz，支持多种应用。由于布局合理，该型号在宽带范围内具有良好的插入损耗。该滤波器采用微小的0603陶瓷外形和环绕式端接，非常适合密集PCB布局，且由于寄生效应导致的性能变化极小。
- 品牌名称
- Mini-Circuits
- 商品型号
- HFCW-9500+
- 商品编号
- C6207174
- 商品封装
- 0603(1608METRIC),6PCPAD
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 陶瓷滤波器 | |
| 滤波器类型 | 高通滤波器 | |
| 带宽 | 10500MHz~20000MHz | |
| 截止频率 | 9.65GHz |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.9dB | |
| 阻抗 | 50Ω | |
| 工作温度 | -55℃~+125℃ |
商品概述
HFCW - 9500+ 是一款通带为 10500 MHz 至 20000 MHz 的高通滤波器，支持多种应用。由于采用了精心设计的布局，该型号在宽频带上具有良好的插入损耗。该滤波器采用微小的 0603 陶瓷封装，带有环绕式引脚，非常适合密集 PCB 布局，且由于寄生效应导致的性能变化极小。
商品特性
- 非常好的抑制能力，典型值为 36 dB
- 尺寸小，0603 封装（0.063 英寸×0.032 英寸×0.024 英寸）
- 温度稳定性好
- LTCC 结构
应用领域
- 测试与测量
- 电信和宽带无线系统
