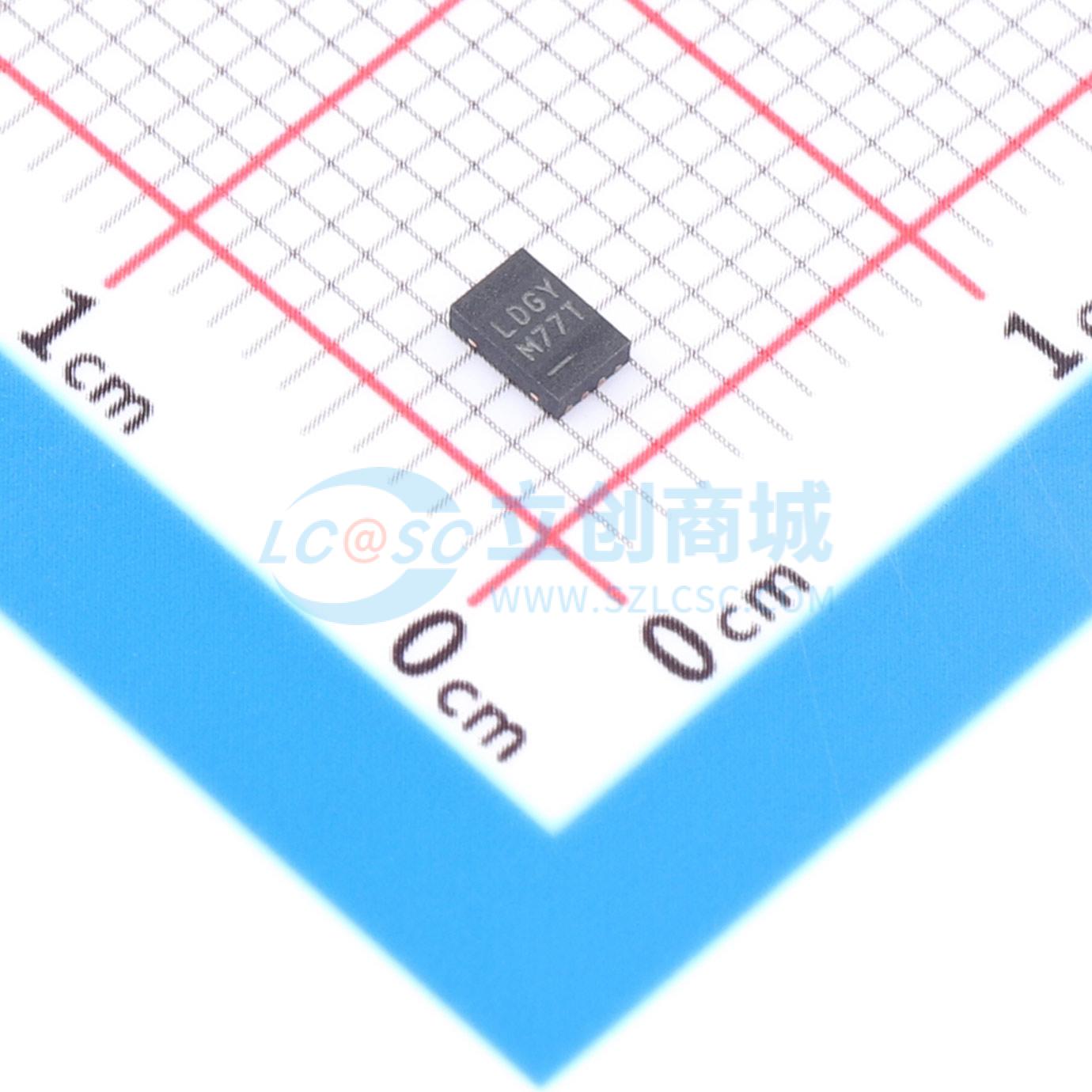

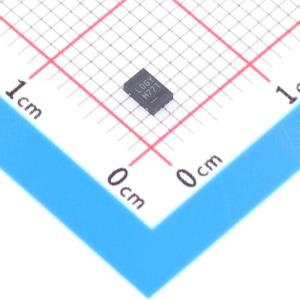

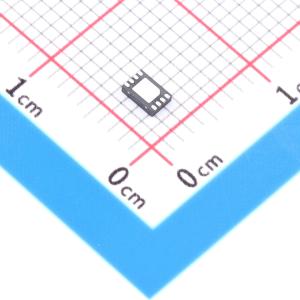

LTC3125EDCB#TRPBF

具输入电流限值的 1.2A、同步升压型 DC/DC 转换器

品牌名称: ADI(亚德诺)
商品型号: LTC3125EDCB#TRPBF
商品编号: C684195
商品封装: DFN-8-EP(2x3)
包装方式: 编带
商品毛重: 0.086克(g)

商品参数

商品概述

LTC3125是一款高效同步升压型DC/DC转换器，具备精确的可编程平均输入电流限制功能。通过电阻可编程设置的平均输入电流限制在500mA时精度可达5%，适用于多种应用场景。在移动计算领域，GSM和GPRS卡所需的高电流脉冲远超PC卡和CompactFlash插槽的供电能力。LTC3125与储能电容配合使用，可确保插槽供电在其能力范围内，提供高性能且简单的解决方案。同步整流技术实现了高效率，1.6MHz的开关频率则使解决方案的占用空间最小化。电流模式PWM设计采用内部补偿。输出断开功能可使负载在关断时放电，同时还能限制浪涌电流。其他特性包括小于1μA的关断电流、短路和热过载保护。LTC3125采用0.75mmx2mmx3mm的薄型封装。

商品特性

可编程平均输入电流限制
5%的输入电流精度
200mA至1000mA的编程范围
输入电压（VIN）：1.8V至5.5V，输出电压（VOUT）：2V至5.25V
支持高电流GSM/GPRS负载突发
输入电压（VIN）大于输出电压（VOUT）的工作模式
1.6MHz固定频率工作
内置电流检测电阻
1.2A峰值电流限制
效率高达93%
关断时输出断开
软启动
低静态电流突发模式工作
提供2mmx3mmx0.75mm DFN封装

应用领域

GSM/GPRS PCMCIA/CompactFlash PC卡调制解调器
无线应急定位器
便携式收音机
超级电容充电器

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(2500个/圆盘，最小起订量 10 个)

个

起订量：10 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.8V~5.5V
	输出电压	2V~5.25V
	输出电流	1.2A
	开关频率	1.6MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
