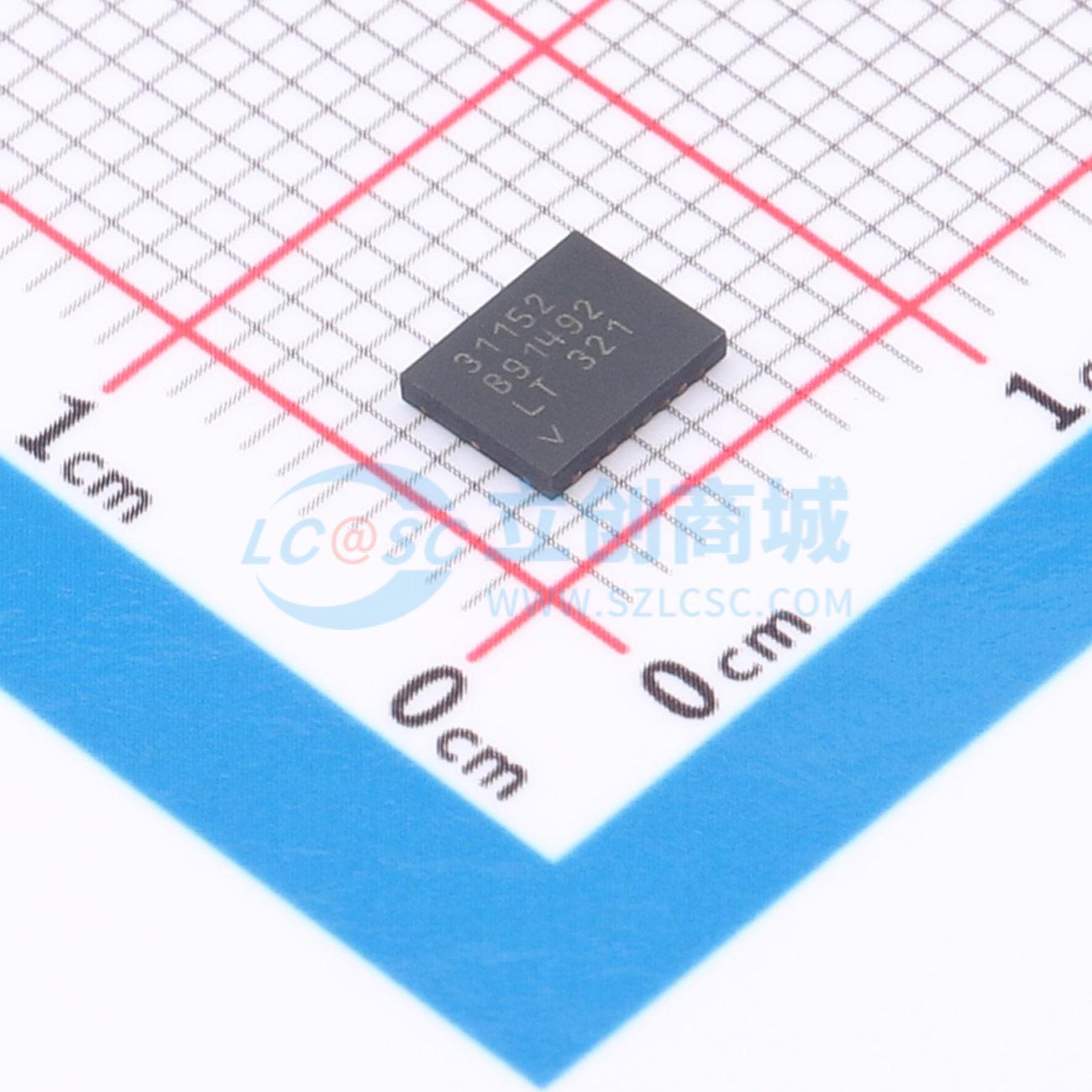

温馨提醒：图片仅供参考，商品以实物为准

LTC3115IDHD-2#TRPBF

40V、2A、同步降压-升压型 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3115 - 2是一款高压单片同步升降压DC/DC转换器，针对承受快速（<1ms）输入电压瞬变的应用进行了优化。对于所有其他应用，建议使用LTC3115 - 1。LTC3115 - 2具有2.7V至40V的宽输入和输出电压范围，非常适合用于各种汽车和工业电源
品牌名称: ADI(亚德诺)
商品型号: LTC3115IDHD-2#TRPBF
商品编号: C684137
商品封装: DFN-16-EP(4x5)
包装方式: 编带
商品毛重: 0.141263克(g)

商品参数

商品概述

LTC3115 - 2是一款高压单片同步升降压DC/DC转换器，针对承受快速（<1ms）输入电压瞬变的应用进行了优化。其输入和输出电压范围宽，为2.7V至40V，非常适合用于各种汽车和工业电源。一种专有的低噪声开关算法可在输入电压高于、低于甚至等于输出电压时优化效率，并确保在不同工作模式之间实现无缝转换。

可编程频率PWM模式操作可实现低噪声、高效率运行，并能将开关操作与外部时钟同步。支持高达2MHz的开关频率，允许使用小值电感来实现应用电路的小型化。引脚可选的突发模式操作可降低待机电流并提高轻载效率，再结合3µA的关断电流，使LTC3115 - 2非常适合电池供电的应用。其他特性包括关断时输出断开、短路保护和内部软启动。LTC3115 - 2提供热增强型16引脚4mm×5mm×0.75mm DFN和20引脚TSSOP封装。

商品特性

宽VIN范围：2.7V至40V
宽VOUT范围：2.7V至40V
当VIN ≥ 3.6V、VOUT = 5V时，输出电流为0.8A
当VIN ≥ 6V时，降压操作输出电流为2A
可编程频率：100kHz至2MHz
可通过外部时钟同步至2MHz
效率高达95%
突发模式操作下，无负载静态电流为30μA
超低噪声升降压PWM
内部软启动
关断时电源电流为3μA
可编程输入欠压锁定
小型4mm×5mm×0.75mm DFN封装
热增强型20引脚TSSOP封装
通过AEC - Q100汽车应用认证

应用领域

24V/28V工业应用
汽车电源系统
电信、服务器和网络设备
火线稳压器
多电源供电

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.7V~40V
	输出电压	2.7V~40V
	输出电流	2A
	开关频率	100kHz~2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	可调
