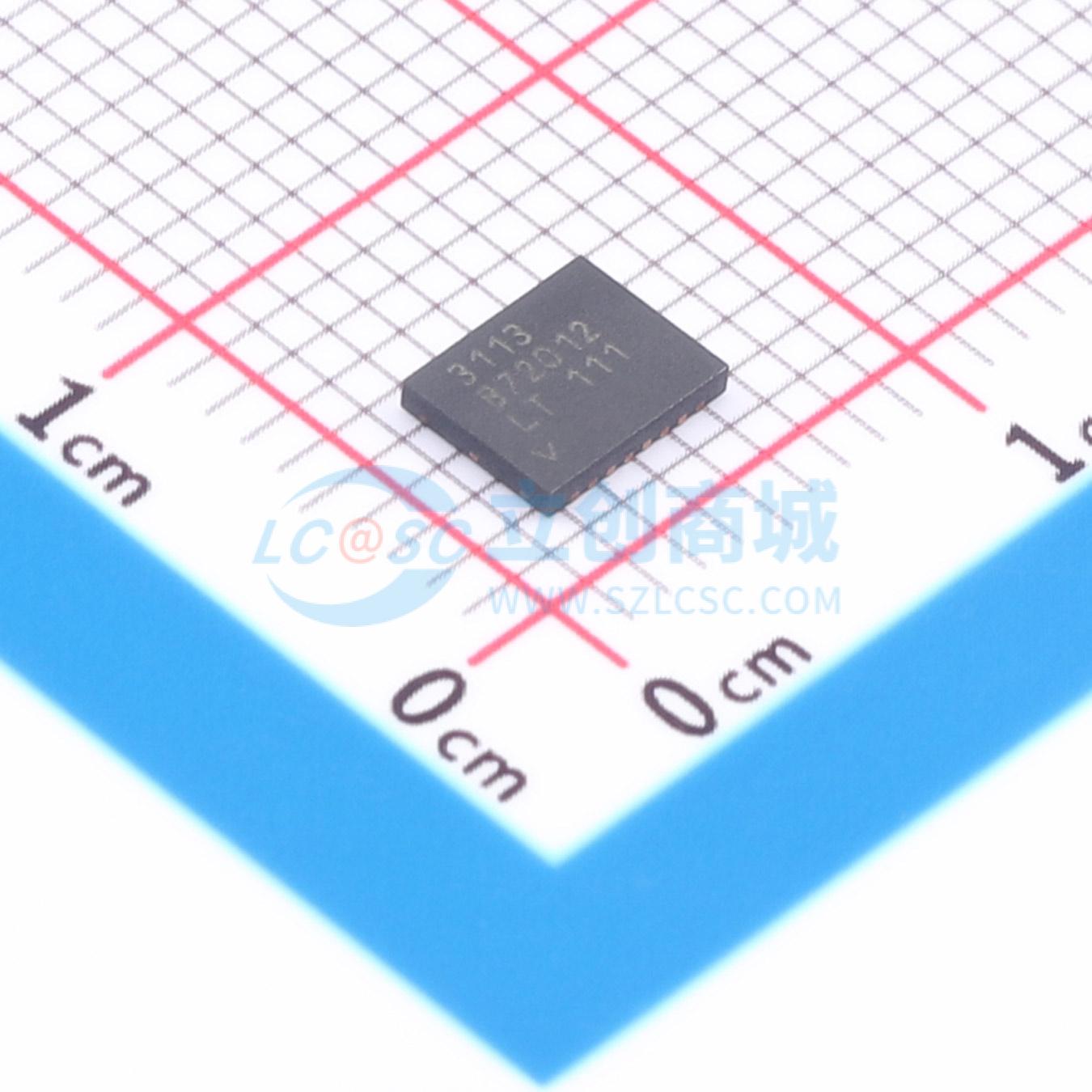

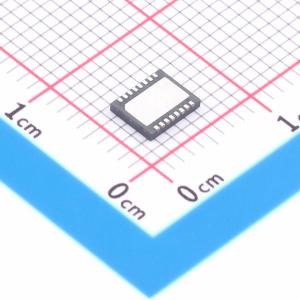

LTC3113IDHD#TRPBF

3A、低噪声、降压-升压型 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3113是一款宽输入电压（VIN）范围、高效、固定频率的降压-升压型DC/DC转换器，可在高于、低于或等于输出电压的输入电压条件下工作。该IC采用的拓扑结构可实现低噪声运行，非常适合射频和精密测量应用。LTC3113能够提供高达3A的连续输出电流，以满足最严苛的应用需求
品牌名称: ADI(亚德诺)
商品型号: LTC3113IDHD#TRPBF
商品编号: C684109
商品封装: DFN-16-EP(4x5)
包装方式: 编带
商品毛重: 0.141263克(g)

商品参数

商品概述

一款宽输入电压（VIN）范围、高效、固定频率的降压-升压型DC/DC转换器，可在输入电压高于、低于或等于输出电压的条件下工作。该集成电路采用的拓扑结构可实现低噪声运行，非常适合射频和精密测量应用。它能够提供高达3A的连续输出电流，以满足最严苛的应用需求。在降压（buck）模式下，可实现更高的输出电流。集成的低导通电阻（RDS(ON)）功率MOSFET和高达2MHz的可编程开关频率，使解决方案的占位面积更小。可选的突发模式操作可提高轻载时的效率。其他特性包括：关断电流小于1μA、集成软启动、短路保护、电流限制和热过载保护。该器件采用热增强型16引脚（4mm×5mm×0.75mm）DFN封装和20引脚TSSOP封装。

商品特性

输入电压高于、低于或等于输出电压时均可实现稳压输出
输入和输出电压范围为1.81至5.5V
当VIN > 3.0V、VOUT = 3.8V时，连续输出电流为3A
当VIN ≥ 1.8V、VOUT = 3.3V时，连续输出电流为1.5A
单电感
低噪声降压-升压架构
效率高达96%
可编程频率范围为300kHz至2MHz
可选突发模式操作
关断时输出断开
关断电流：<1μA
内部软启动
小型热增强型16引脚（4mm×5mm×0.75mm）DFN封装和20引脚TSSOP封装

应用领域

无线调制解调器
备用电源系统
便携式库存终端
便携式条形码阅读器
便携式仪器仪表

数据手册PDF

放大查看下载PDF

优惠活动

9.3折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	1.8V~5.5V
	输出电流	3A
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	500uA
	开关管(内置/外置)	内置
	输出类型	可调
