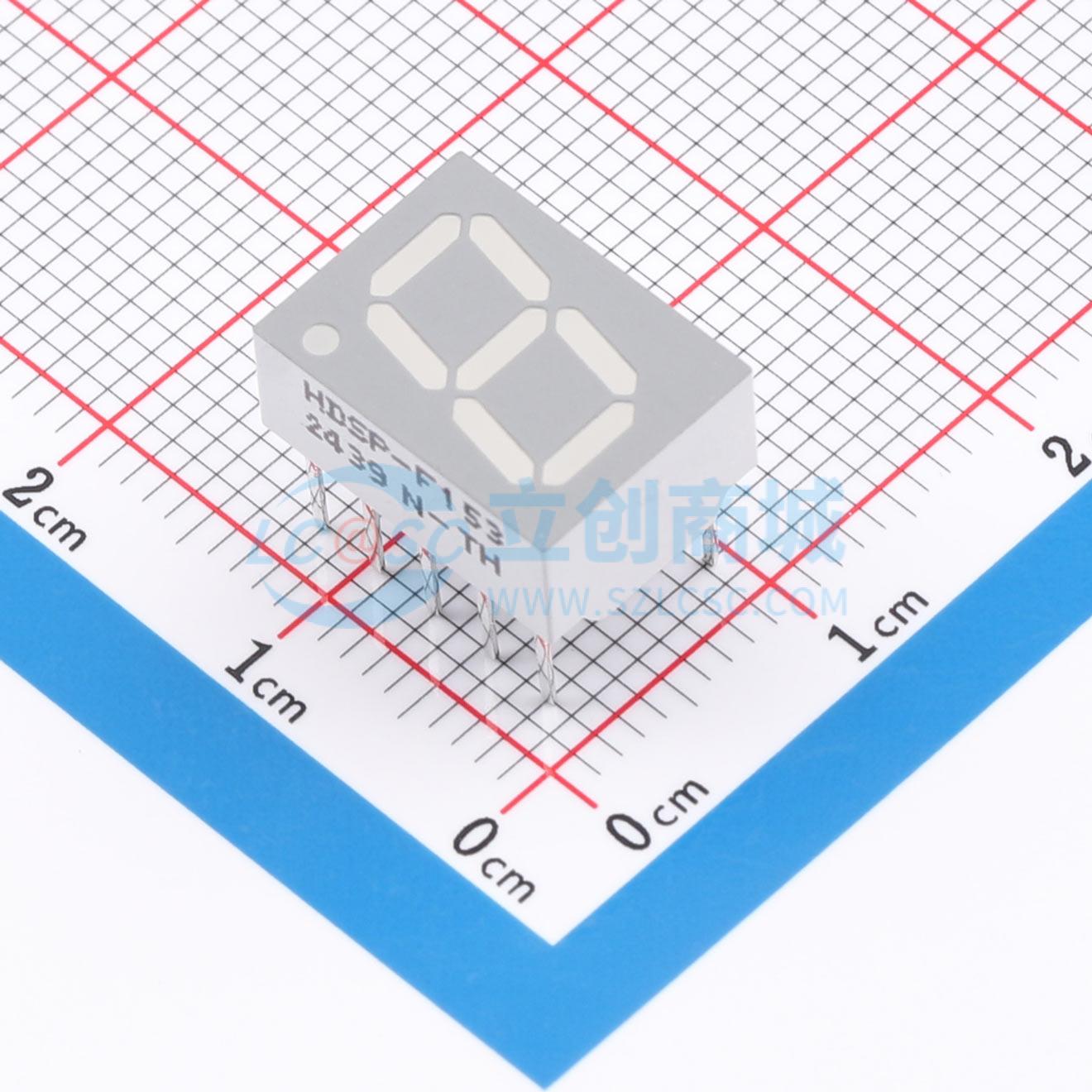

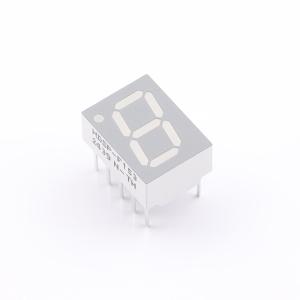

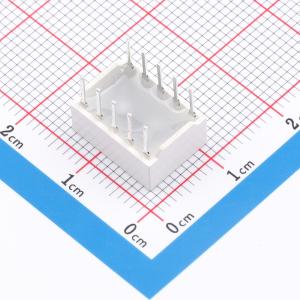

HDSP-F153
LED七段数码管显示器，具有行业标准尺寸和引脚排列，提供共阳极或共阴极配置，多种颜色选择，适用于仪器、销售点终端和家电应用。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- HDSP-F153
- 商品编号
- C6204790
- 商品封装
- DIP-10
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED数码管 | |
| 数码管位数 | 1位 | |
| 字符尺寸(英寸) | 0.4 | |
| 显示类型 | 7段 | |
| LED极性 | 共阴 | |
| 发光颜色 | 红色 | |
| 发光强度 | 34mcd |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降 | 2.1V | |
| 耗散功率(Pd) | 96mW | |
| 工作温度 | -20℃~+100℃ | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - |
商品概述
这些10毫米（0.40英寸）LED七段数码管具有节省空间的字符尺寸。它们设计用于观看距离达4.5米（15英尺）。这些器件采用行业标准尺寸封装和引脚排列。双数字、单数字和±1溢出器件具有右侧小数点。所有器件均可作为共阳极或共阴极使用。典型应用包括仪器、销售点终端和电器。
商品特性
- 行业标准尺寸
- 行业标准引脚排列：7.6毫米（0.3英寸）DIP单排或15.24毫米（0.6英寸）DIP双排引线，中心距2.54毫米（0.1英寸）
- 颜色选择：AllnGaP深红、AllnGaP红、AllnGaP黄、AllnGaP绿和GaP橙
- 均匀照亮的段
- 段上的斜角
- 灰色封装提供良好对比度
- 黑色表面和彩色环氧树脂（仅HDSP-F161）
- ±50°视角
- 共阳极或共阴极可选
- 单数字和双数字可选
- 右侧小数点
- ±1右侧小数点溢出字符
- 按发光强度分类
- 黄色和绿色按颜色分类
- 使用同类分类可获得均匀显示
应用领域
- 仪器
- 销售点终端
- 电器
