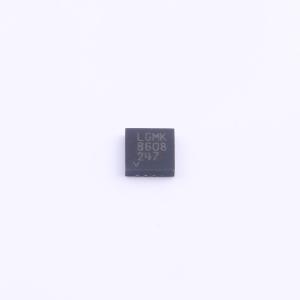

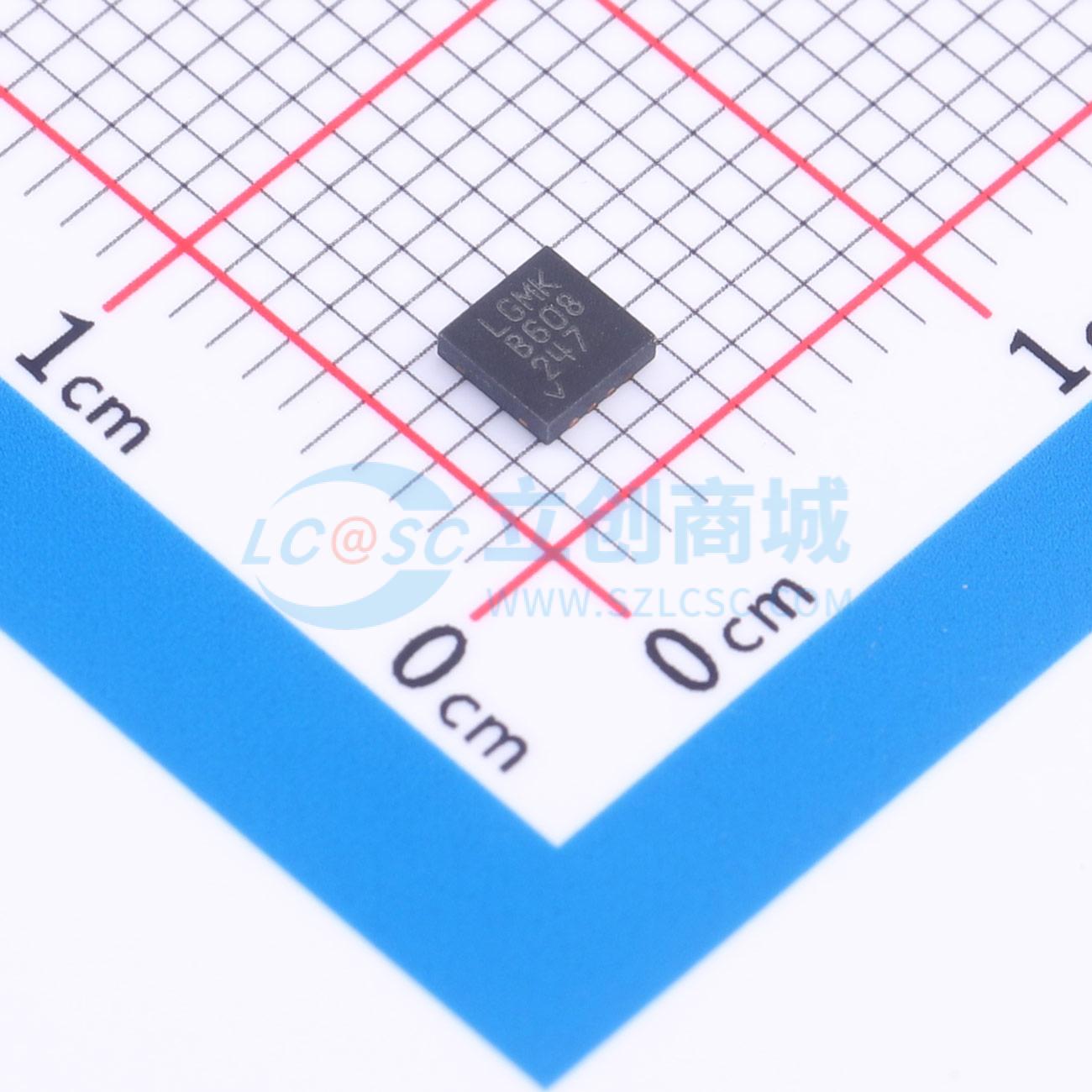

温馨提醒：图片仅供参考，商品以实物为准

LTC2965HDD#PBF

100V、微功率、单通道电压监视器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC2965 是一款低电流、高电压单通道电压监测器。内部高值电阻可感应输入监测引脚，为电压监测提供了一种紧凑且低功耗的解决方案。该器件包含两个比较器参考输入（INH 和 INL），允许使用由片上基准偏置的外部电阻分压器来配置高低阈值
品牌名称: ADI(亚德诺)
商品型号: LTC2965HDD#PBF
商品编号: C683866
商品封装: DFN-8-EP(3x3)
包装方式: 管装
商品毛重: 0.141175克(g)

商品参数

商品概述

LTC2965是一款低电流、高电压单通道电压监测器。内部高阻值电阻对输入监测引脚进行感应，为电压监测提供了紧凑且低功耗的解决方案。该器件包含两个比较器参考输入（INH和INL），允许使用由片上基准偏置的外部电阻分压器配置高低阈值。设有一个量程选择引脚，用于设置内部电阻分压器的10倍或40倍缩放比例。阈值会根据量程选择设置进行缩放。此外，可将INH或INL接地以启用内置迟滞功能。极性选择引脚可使输出反相。输出耐压达100V，并包含一个连接至内部电源的500k上拉电阻。

商品特性

宽工作范围：3.5V至100V
宽监测范围：3.5V至98V
静态电流：7μA
阈值范围可调
内部高阻值电阻分压器
全温度范围内阈值精度±1.4%（最大值）
极性可选
输出额定耐压100V
内置迟滞功能可选
16引脚MS封装和8引脚3mm×3mm DFN封装

应用领域

便携式设备
电池供电设备
电信系统
汽车/工业电子

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	3.5V~100V
	复位有效电平	-
	阈值电压	-

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	-
	工作温度	-40℃~+125℃
	静态电流(Iq)	7uA
