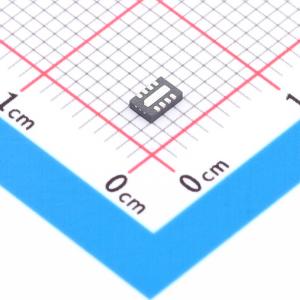

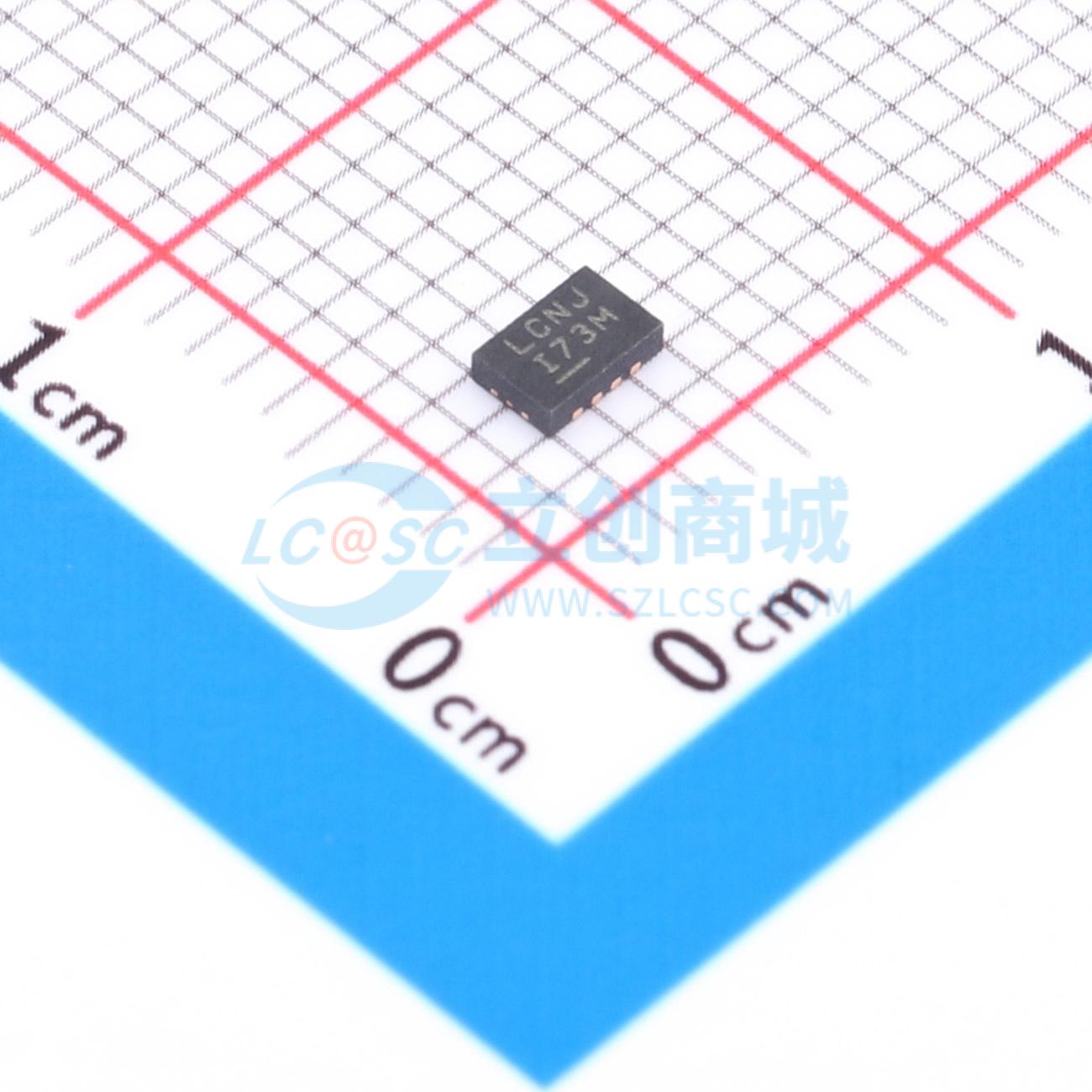

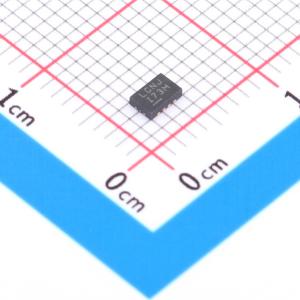

温馨提醒：图片仅供参考，商品以实物为准

LTC2954IDDB-2#TRPBF

具微处理器中断功能的按钮接通/关断控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC2954是一款按钮开/关控制器，可通过按钮接口管理系统电源。使能输出可切换系统电源，而中断输出则提供消抖后的按钮状态。中断输出可用于菜单驱动应用中，以请求系统关机
品牌名称: ADI(亚德诺)
商品型号: LTC2954IDDB-2#TRPBF
商品编号: C683787
商品封装: DFN-8(2x3)
包装方式: 编带
商品毛重: 0.098539克(g)

商品参数

商品概述

LTC2954是一款按钮开/关控制器，可通过按钮接口管理系统电源。使能输出可切换系统电源，而中断输出则提供消抖后的按钮状态。中断输出可用于菜单驱动应用中，以请求系统关机。电源关闭输入允许微处理器或系统重置使能输出，从而有效关闭系统电源。独立可调的开启和关闭定时器可确保对使能输出进行可靠的按钮控制，并防止系统电源意外切换。 LTC2954可在2.7V至26.4V的宽输入电压范围内工作，以适应各种输入电源。极低的静态电流（典型值为6μA）使LTC2954非常适合电池供电应用。该器件有两个版本，可分别适应正或负使能极性。

商品特性

可调的电源开/关定时器
低电源电流：6μA
宽工作电压范围：2.7V至26.4V
低泄漏EN输出（LTC2954 - 1）可实现DC/DC转换器控制
高电压EN输出（LTC2954 - 2）可实现断路器控制
简单接口可实现微处理器正常关机
带内部上拉电阻的高输入电压PB引脚
PB输入具有±10kV ESD HBM保护
KILL比较器输入具有精确的0.6V阈值
8引脚3mm × 2mm DFN和ThinSOT封装

应用领域

按钮电源路径控制
便携式仪器
仪表
刀片服务器
便携式客户服务PDA
台式和笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

8.9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	开漏
	工作电压	2.7V~26.4V
	复位有效电平	低电平有效
	阈值电压	600mV

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	512ms
	工作温度	-40℃~+85℃@(Tj)
	静态电流(Iq)	6uA
