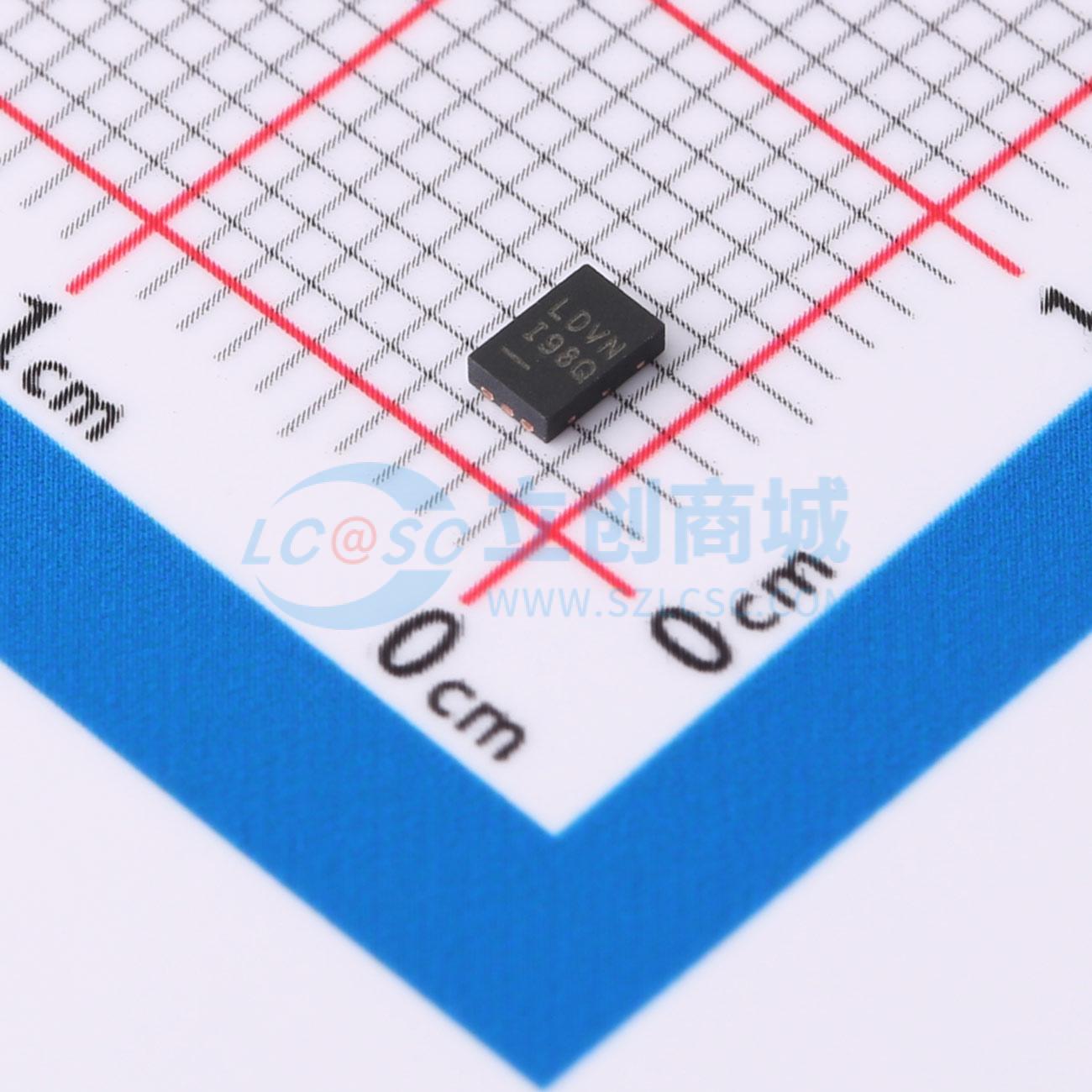

温馨提醒：图片仅供参考，商品以实物为准

LTC2942IDCB#TRPBF

电池电量计

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具温度、电压测量功能的电池电量测量芯片
品牌名称: ADI(亚德诺)
商品型号: LTC2942IDCB#TRPBF
商品编号: C683659
商品封装: DFN-6-EP(2x3)
包装方式: 编带
商品毛重: 0.114克(g)

商品参数

商品概述

LTC2942可测量手持PC和便携式产品应用中的电池充电状态、电池电压和芯片温度。其工作范围非常适合单节锂离子电池。精密库仑计数器通过电池正极端与负载或充电器之间的检测电阻对电流进行积分。电池电压和片上温度由内部14位无延迟ΔΣ ADC测量。三个测量量（电量、电压和温度）存储在内部寄存器中，可通过板载SMBus/I²C接口访问。 LTC2942具备针对所有三个测量量的可编程高低阈值。若超过编程阈值，该器件会使用SMBus警报协议或通过在内部状态寄存器中设置标志来发出警报。 LTC2942仅需一个低值检测电阻即可设置测量电流范围。

商品特性

指示电池累计充放电量
高精度模拟积分
ADC测量电池电压和温度
集成温度传感器
高端检测
电压和电量精度达1%
检测电压范围为±50mV
SMBus/I²C接口
可配置警报输出/充电完成输入
工作范围为2.7V至5.5V
静态电流小于100μA
采用小型6引脚2mm×3mm DFN封装

应用领域

低功耗手持产品
手机
MP3播放器
相机
GPS

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

近期成交1单

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.7V~5.5V
	充电饱和电压	-
	放电截止电压	-
	电池类型	锂电池

	属性	参数值
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	100uA
	接口类型	I2C；SMBus
