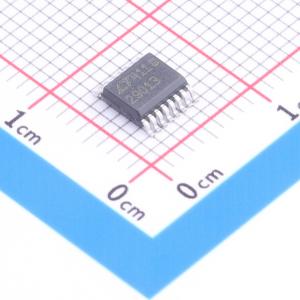

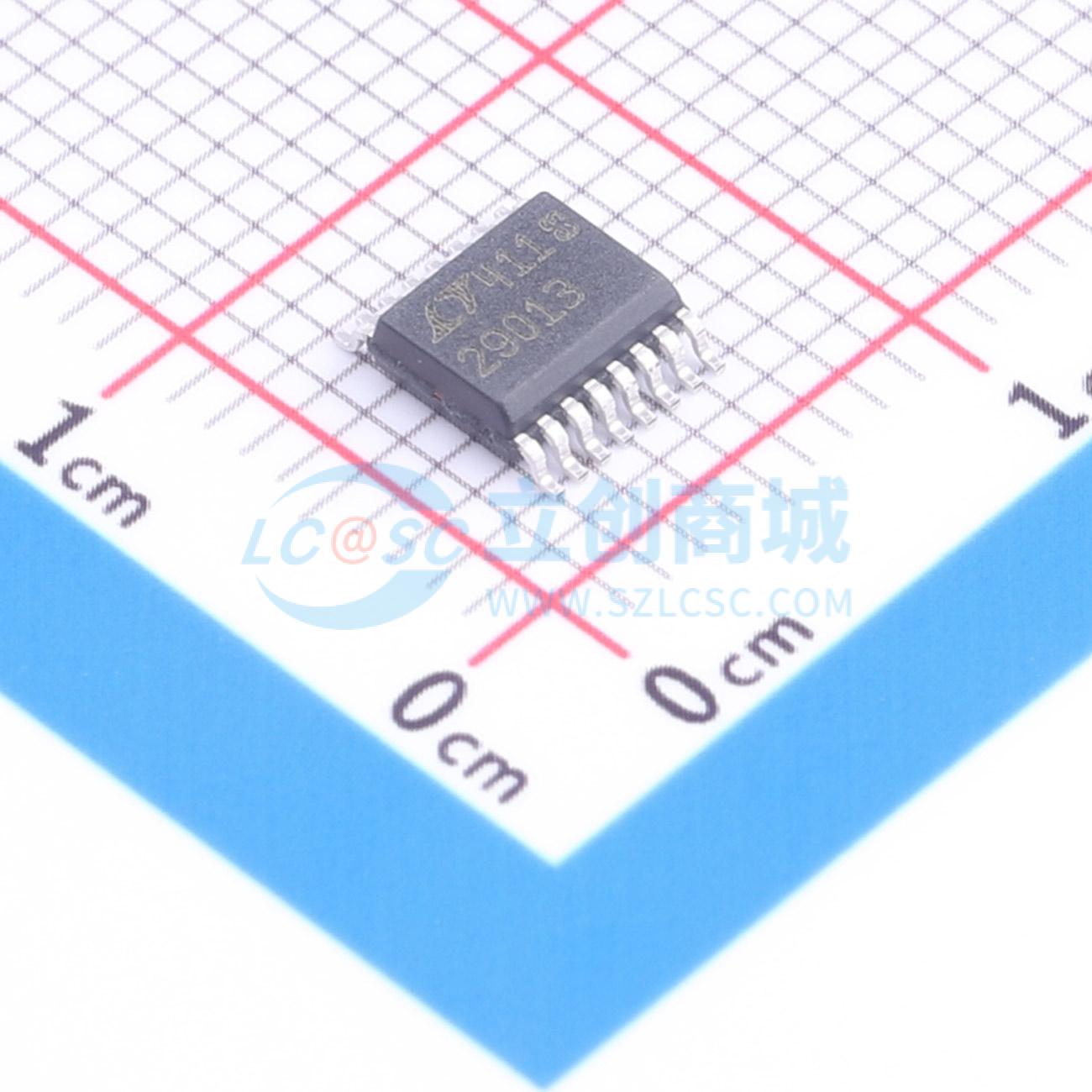

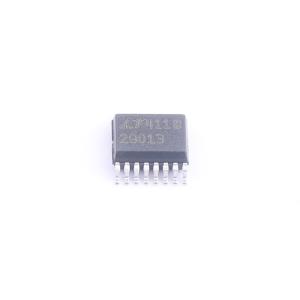

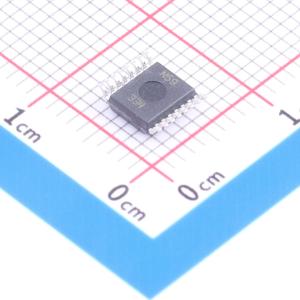

温馨提醒：图片仅供参考，商品以实物为准

LTC2901-3CGN#PBF

具可调复位和看门狗定时器的可设置四路电源监视器

品牌名称: ADI(亚德诺)
商品型号: LTC2901-3CGN#PBF
商品编号: C683087
商品封装: SSOP-16-150mil
包装方式: 管装
商品毛重: 0.23克(g)

商品参数

商品概述

LTC2901是一款可编程电源监控器，适用于最多具有四个电源电压的系统。可通过连接到编程引脚的外部电阻分压器，从16种预设或可调电压监控组合中选择其一。预设电压阈值在整个温度范围内的精度可达±1.5%。四个电压比较器输出分别连接到不同引脚，可对各个电源进行独立监控。复位和看门狗延迟时间可通过外部电容进行调节。精确的电压阈值精度和抗干扰能力确保复位操作可靠，不会出现误触发。当VCC低至1V时，RST输出仍能保证处于正确状态。LTC2901 - 1/LTC2901 - 3具有漏极开路RST输出，而LTC2901 - 2/LTC2901 - 4则具有推挽式RST输出。 43μA的电源电流使LTC2901非常适合对功耗敏感的系统，并且它可以配置为监控少于四个输入。该器件采用16引脚窄体SSOP封装。

商品特性

同时监控四个电源
16种用户可选的5V、3.3V、3V、2.5V、1.8V、1.5V和/或±可调电压阈值组合
保证阈值精度：在整个温度范围内，被监控电压的±1.5%
可选电源容差：低于被监控电压5%和10%（LTC2901 - 3/LTC2901 - 4）
低电源电流：典型值43μA
可调复位时间
可调看门狗时间
漏极开路RST输出（LTC2901 - 1/LTC2901 - 3）
推挽式RST输出（LTC2901 - 2/LTC2901 - 4）
每个电源都有独立的无延迟监控输出
电源抗干扰能力
当VCC ≥ 1V时，保证RST正常
16引脚窄体SSOP封装

应用领域

台式机和笔记本电脑
多电压系统
电信设备
便携式电池供电设备
网络服务器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(100个/管，最小起订量 1000 个)

个

起订量：1000 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	4.6V~5.7V
	复位有效电平	低电平有效
	阈值电压	4.675V

	属性	参数值
	受监控电压数	4
	手动复位	无
	看门狗定时器	有
	复位超时	7ms
	工作温度	0℃~+70℃@(Ta)
