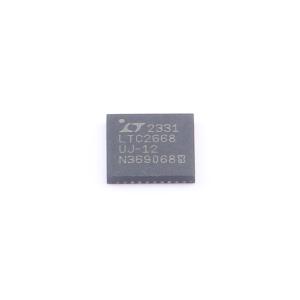

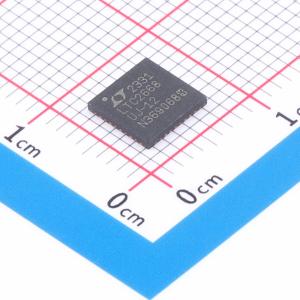

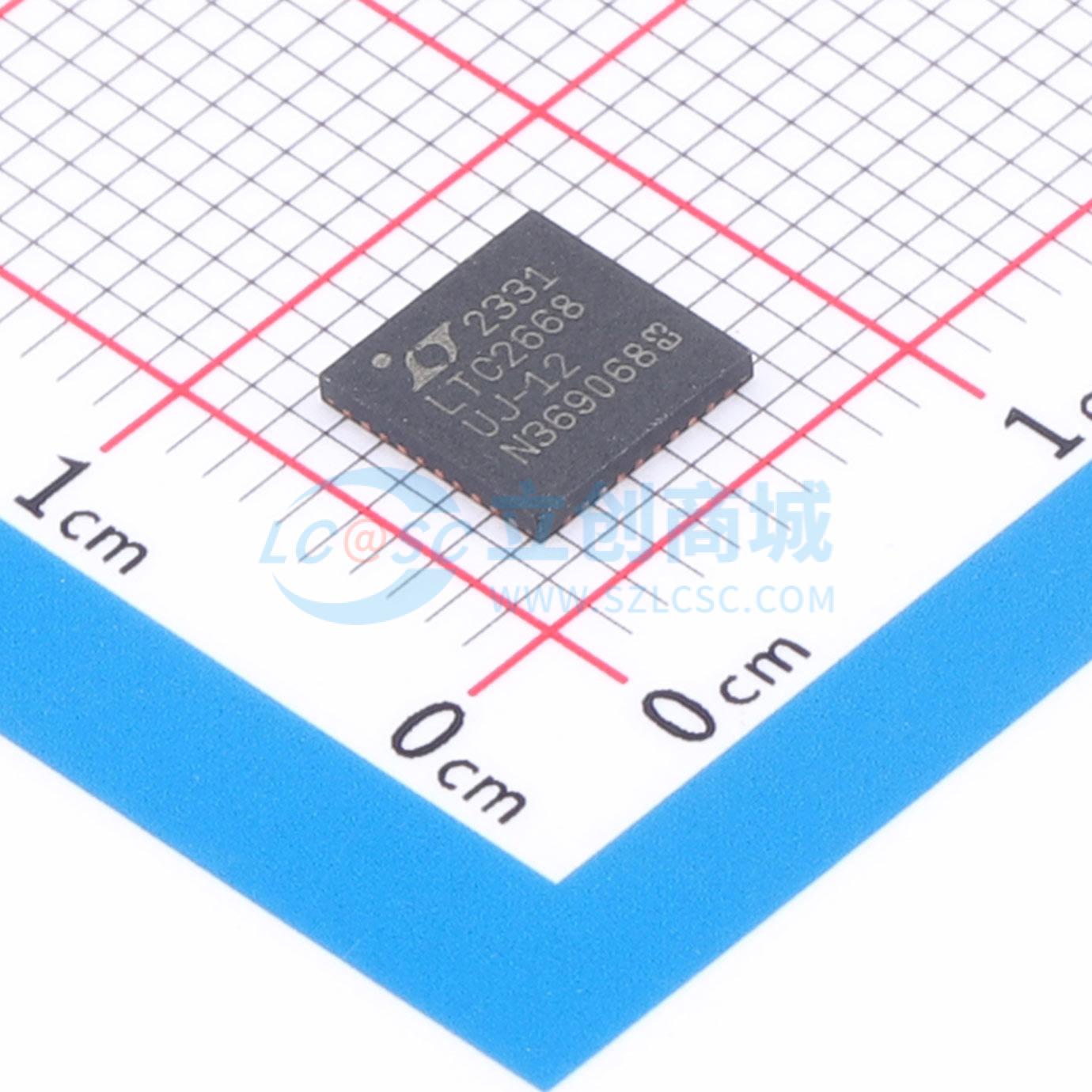

LTC2668IUJ-12#PBF

LTC2668 16通道16/12bit10V数模转换器

描述: LTC2668是16通道、16/12位、10V数模转换器系列，内置集成型精密基准电压源。这些器件保证工作单调性，并具有内置的轨到轨输出缓冲器。
品牌名称: ADI(亚德诺)
商品型号: LTC2668IUJ-12#PBF
商品编号: C682592

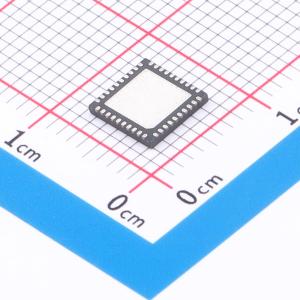

商品封装: QFN-40-EP(6x6)
包装方式: 管装
商品毛重: 0.38克(g)

商品参数

商品概述

LTC2668 是 16 通道、16/12 位、±10V 数模转换器系列，内置集成型精密基准电压源。这些器件保证工作单调性，并具有内置的轨到轨输出缓冲器。这些 SoftSpan DAC 提供了五种输出范围，最高达 ±10V。每个通道的范围可独立编程，或者也可以针对某个固定范围内的操作对器件进行硬件配置。内置 2.5V 基准电压源被单独缓冲到每个通道；外部基准电压源可用于提供额外的范围选项。另外，LTC2668 还具备通过一个专用引脚或软件反转命令实现的 A/B 反转能力。 SPI/Microwire 兼容的 3 线串行接口可在低至 1.71V 的逻辑电平下工作，最高时钟速率可达 50MHz。

商品特性

精密基准电压源 10ppm/°C (最大值)
可独立编程的输出范围：0V 至 5V，0V 至 10V、±2.5V、±5V、±10V
所有范围下均提供 16/12 位全分辨率
最大 INL 误差：±4LSB (16 位)
通过软件或专用引脚实现 A/B 反转
16:1 模拟多路复用器
在整个温度范围内保证工作单调性
内部或外部基准电压源
保证输出驱动 ±10mA
1.8V 至 5V SPI 串行接口
6mm × 6mm 40 引脚 QFN 封装

应用领域

光网络
仪器仪表
数据采集
自动测试设备
过程控制和工业自动化

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	16
	接口类型	SPI；MICROWIRE
	工作电压	4.5V~5.5V
	稳定时间	4.5us
	输出类型	-
	积分非线性	4LSB

	属性	参数值
	工作温度	-40℃~+85℃
	上电复位	内置
	采样率	-
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	数据速率	-
	静态电流	-
