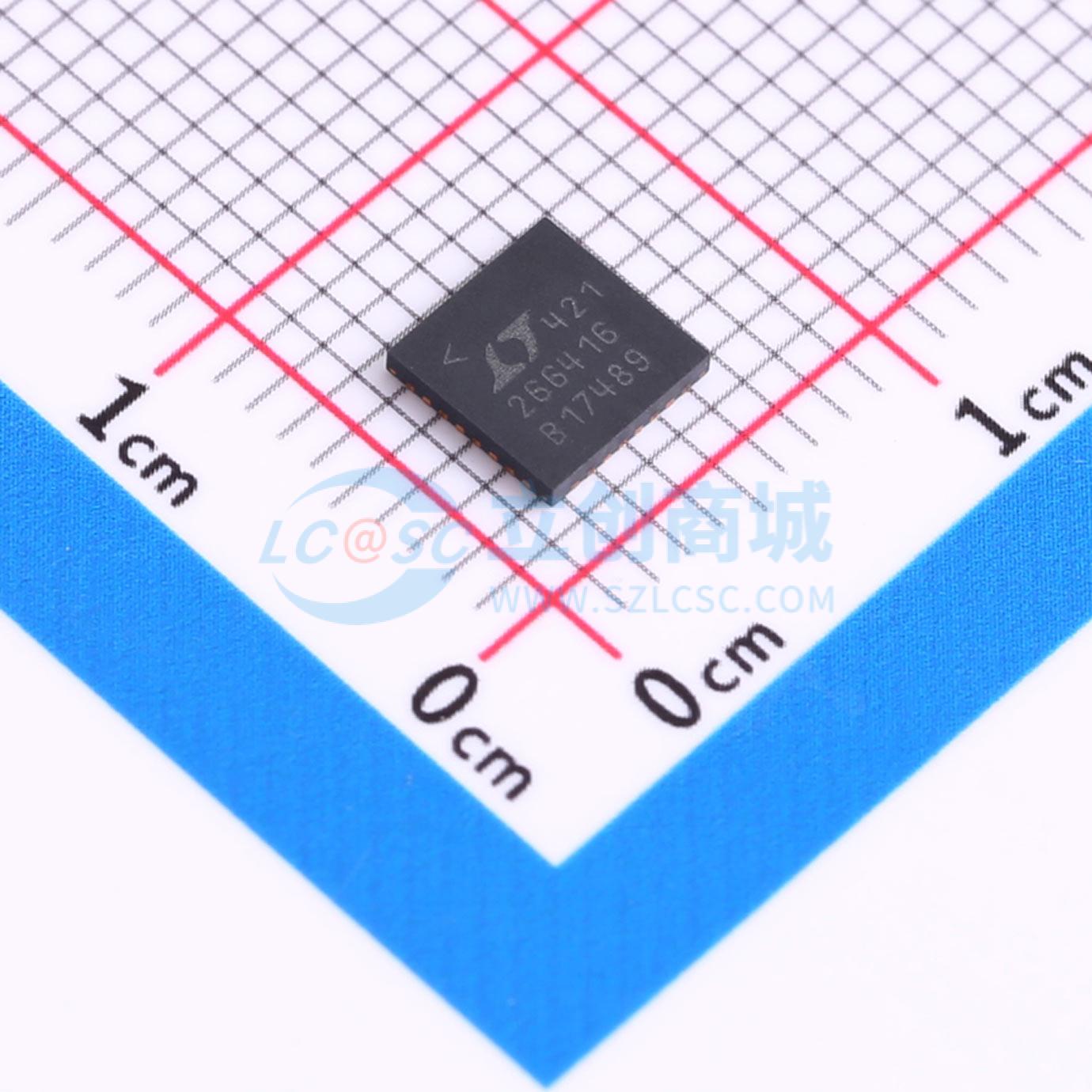

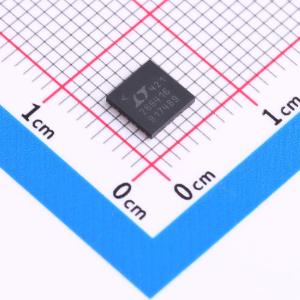

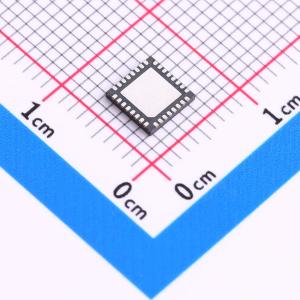

温馨提醒：图片仅供参考，商品以实物为准

LTC2664HUH-16#PBF

四通道 16/12bit 10V 带软跨度的数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC2664 是一款四通道 16/12位 10V 数模转换器，具有集成的高精度参考源。这些 SoftSpan DAC 可提供五种输出范围，每通道的输出范围均可独立编程。
品牌名称: ADI(亚德诺)
商品型号: LTC2664HUH-16#PBF
商品编号: C682567
商品封装: QFN-32-EP(5x5)
包装方式: 管装
商品毛重: 0.234889克(g)

商品参数

商品概述

LTC2664 是一系列四通道、16 位/12 位、±10V 数模转换器，集成了精密基准源。它们保证单调，并内置轨到轨输出缓冲器。这些 SoftSpan DAC 提供高达 ±10V 的五种输出范围。每个通道的范围可独立编程，也可通过硬件配置使其在固定范围内工作。集成的 2.5V 基准源分别缓冲到每个通道；也可使用外部基准源以获得更多范围选项。LTC2664 还可通过专用引脚或软件切换命令实现 A/B 切换功能。与 SPI/Microwire 兼容的三线串行接口可在低至 1.71V 的逻辑电平下工作，时钟速率高达 50MHz。

商品特性

精密基准源：最大 10ppm/℃
输出范围可独立编程：0V 至 5V、0V 至 10V、±2.5V、±5V、±10V
所有范围均具有完整的 16 位/12 位分辨率
最大积分非线性误差：16 位时为 ±4 LSB
可通过软件或专用引脚进行 A/B 切换
带辅助输入的模拟多路复用器
保证在全温度范围内单调
内部或外部基准源输出可驱动 ±10mA
保证 1.8 至 5V 的 SPI 串行接口
32 引脚（5mm×5mm）QFN 封装

应用领域

光网络
仪器仪表
数据采集
自动测试设备
过程控制和工业自动化

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	4
	接口类型	SPI
	工作电压	1.8V~5V
	稳定时间	9us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	4LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	2ppm/℃
	数据速率	50MHz
	静态电流	2.1mA
