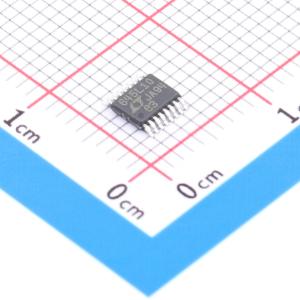

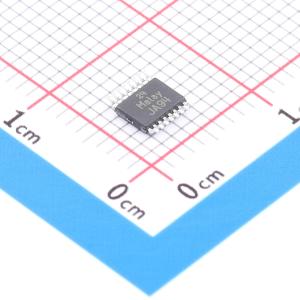

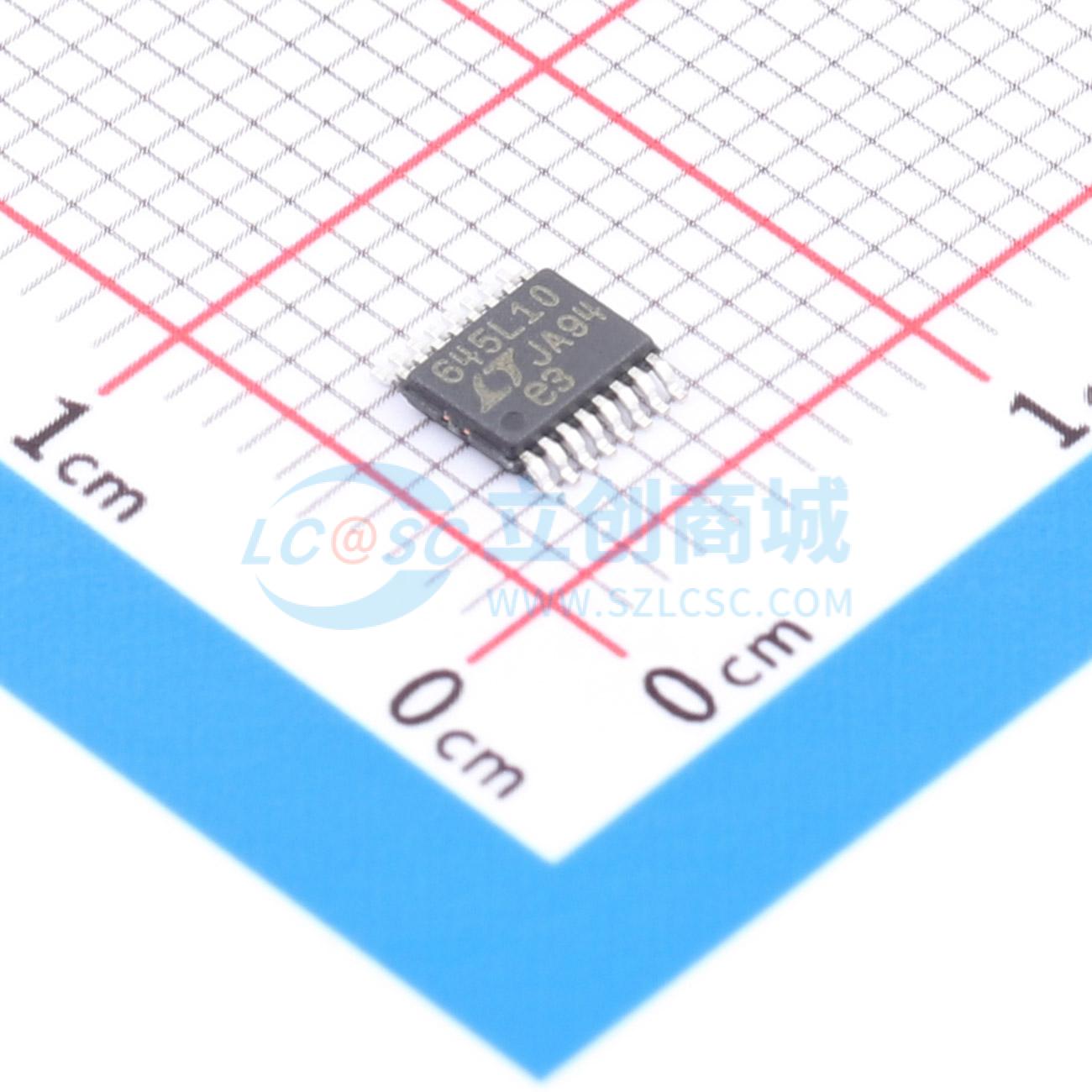

LTC2645IMS-L10#PBF

LTC2645 是一系列四路 12 位、10 位和 8 位 PWM 转电压输出 DAC，采用 16 引脚 MSOP 封装，集成了高精度、低漂移（10ppm/℃）的基准源。它具有轨到轨输出缓冲器，并保证单调性。 LTC2645 测量 PWM 输入信号的周期和脉冲宽度，并在每个相应的 PWM 输入上升沿之后更新电压输出 DAC。DAC 输出通常在 8µs 内更新并稳定到 12 位精度，能够提供和吸收高达 5mA（3V）或 10mA（5V）的电流，消除了电压纹波，可替代慢速模拟滤波器和缓冲放大器。 使用 10ppm/℃ 内部基准源时，LTC2645 的满量程输出为 2.5V。它可以使用外部基准源，此时满量程输出等于外部基准电压。当 PWM 输入保持不变超过 60ms 时，每个 DAC 进入引脚可选的空闲状态。该器件采用 2.7V 至 5.5V 单电源供电，支持 1.71V 至 5.5V 的 PWM 输入电压。

• 无延迟 PWM 转电压转换
• 电压输出在 8µs 内更新并稳定
• 100kHz 至 30Hz PWM 输入频率
• 最大 ±2.5LSB 积分非线性；最大 ±1LSB 微分非线性（LTC2645 - 12）
• 保证单调性
• 引脚可选内部或外部基准源
• 2.7V 至 5.5V 电源范围
• 1.71V 至 5.5V 输入电压范围
• 低功耗：3V 时 4mA，掉电模式下 <1µA
• 保证在 -40℃ 至 125℃ 温度范围内工作
• 16 引脚 MSOP 封装

• 数字校准
• 微调与调整
• 电平设置
• 过程控制和工业自动化
• 仪器仪表
• 汽车
