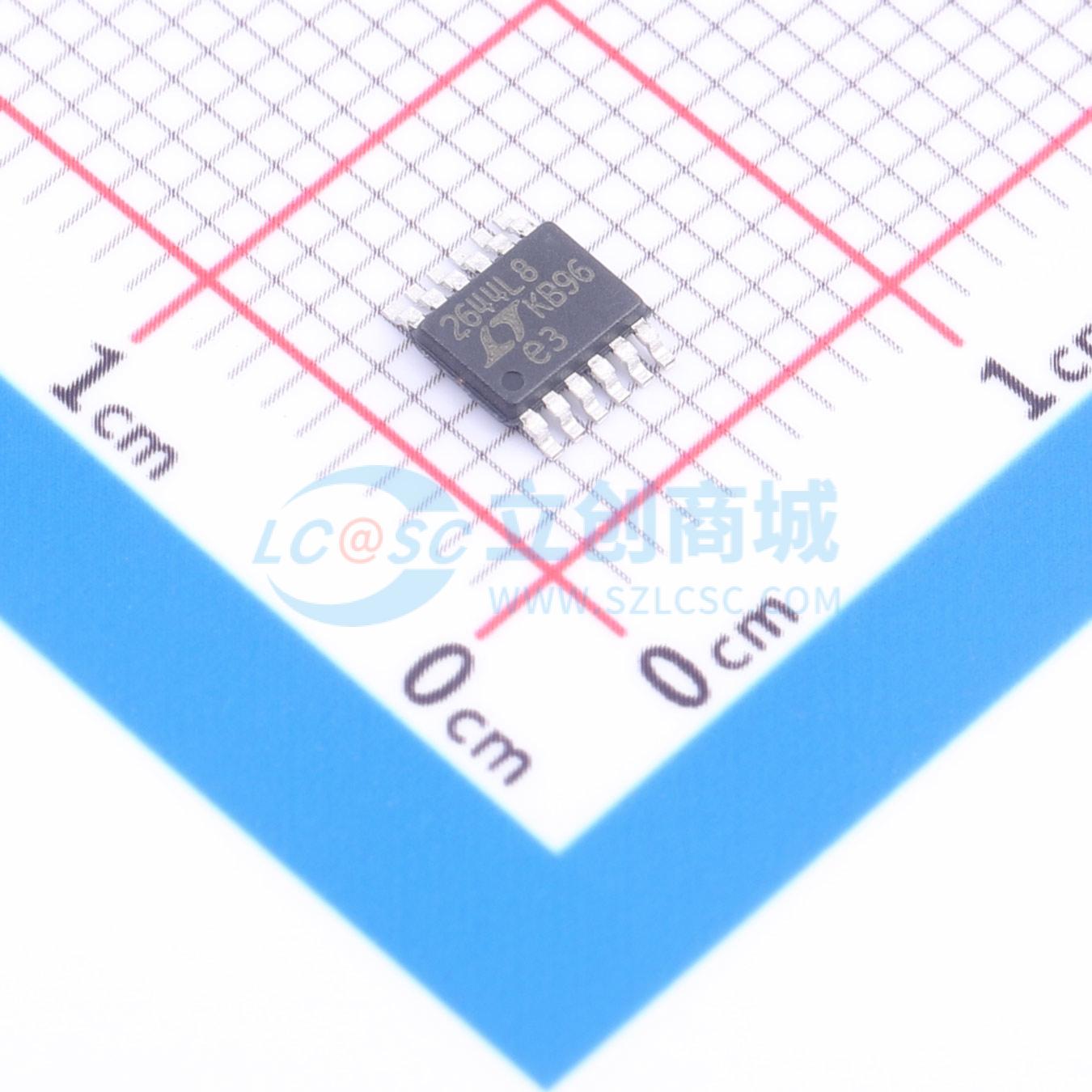

LTC2644HMS-L8#PBF实物图

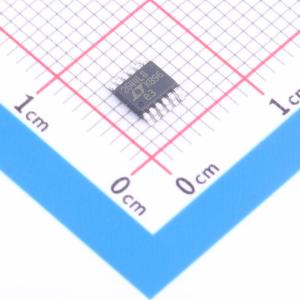

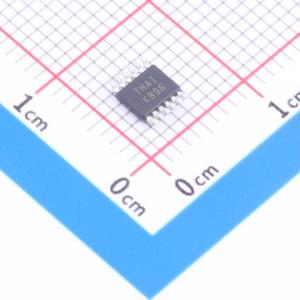

  • LTC2644HMS-L8#PBF商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LTC2644HMS-L8#PBF

LTC2644双路12/10/8bitPWM到电压输出DAC

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
LTC2644是一个双路12/10/8位PWM到电压输出DAC,具有集成的高精度低漂移10ppm/℃参考源,采用12引脚MSOP封装。
品牌名称
ADI(亚德诺)
商品型号
LTC2644HMS-L8#PBF
商品编号
C682391
商品封装
MSOP-12-0.65mm​
包装方式
管装
商品毛重
0.57克(g)

商品参数

属性参数值
商品目录数模转换芯片DAC
分辨率8位
通道数2
工作电压2.7V~5.5V
稳定时间8us
输出类型电压-缓冲
属性参数值
积分非线性0.5LSB
工作温度-40℃~+125℃
基准电压源内置;外置
基准电压源温漂10ppm/℃
静态电流500nA

商品概述

LTC2644 是一系列双路 12 位、10 位和 8 位 PWM 转电压输出 DAC,采用 12 引脚 MSOP 封装,集成了高精度、低漂移(10ppm/℃)的基准源。它具有轨到轨输出缓冲器,且保证单调性。 LTC2644 可测量 PWM 输入信号的周期和脉冲宽度,并在每个相应的 PWM 输入上升沿后更新电压输出 DAC。DAC 输出通常在 8µs 内更新并稳定至 12 位精度,能够提供和吸收高达 5mA(3V)或 10mA(5V)的电流,消除电压纹波,可替代慢速模拟滤波器和缓冲放大器。 使用 10ppm/℃ 内部基准源时,LTC2644 的满量程输出为 2.5V。它可使用外部基准源,此时满量程输出等于外部基准电压。当 PWM 输入保持不变超过 60ms 时,每个 DAC 进入引脚可选的空闲状态。该器件采用单 2.7V 至 5.5V 电源供电,支持 1.71V 至 5.5V 的 PWM 输入电压。

商品特性

  • 无延迟 PWM 转电压转换
  • 电压输出在 8µs 内更新并稳定
  • 100kHz 至 30Hz PWM 输入频率
  • 最大 ±2.5LSB 积分非线性;最大 ±1LSB 微分非线性(LTC2644 - 12)
  • 保证单调性
  • 引脚可选内部或外部基准源
  • 2.7V 至 5.5V 电源范围
  • 1.71V 至 5.5V 输入电压范围
  • 低功耗:3V 时为 2.7mA,掉电模式下 <1µA
  • 保证在 -40℃ 至 125℃ 温度范围内工作
  • 12 引脚 MSOP 封装

应用领域

  • 数字校准
  • 微调与调整
  • 电平设置
  • 过程控制与工业自动化
  • 仪器仪表
  • 汽车

数据手册PDF
