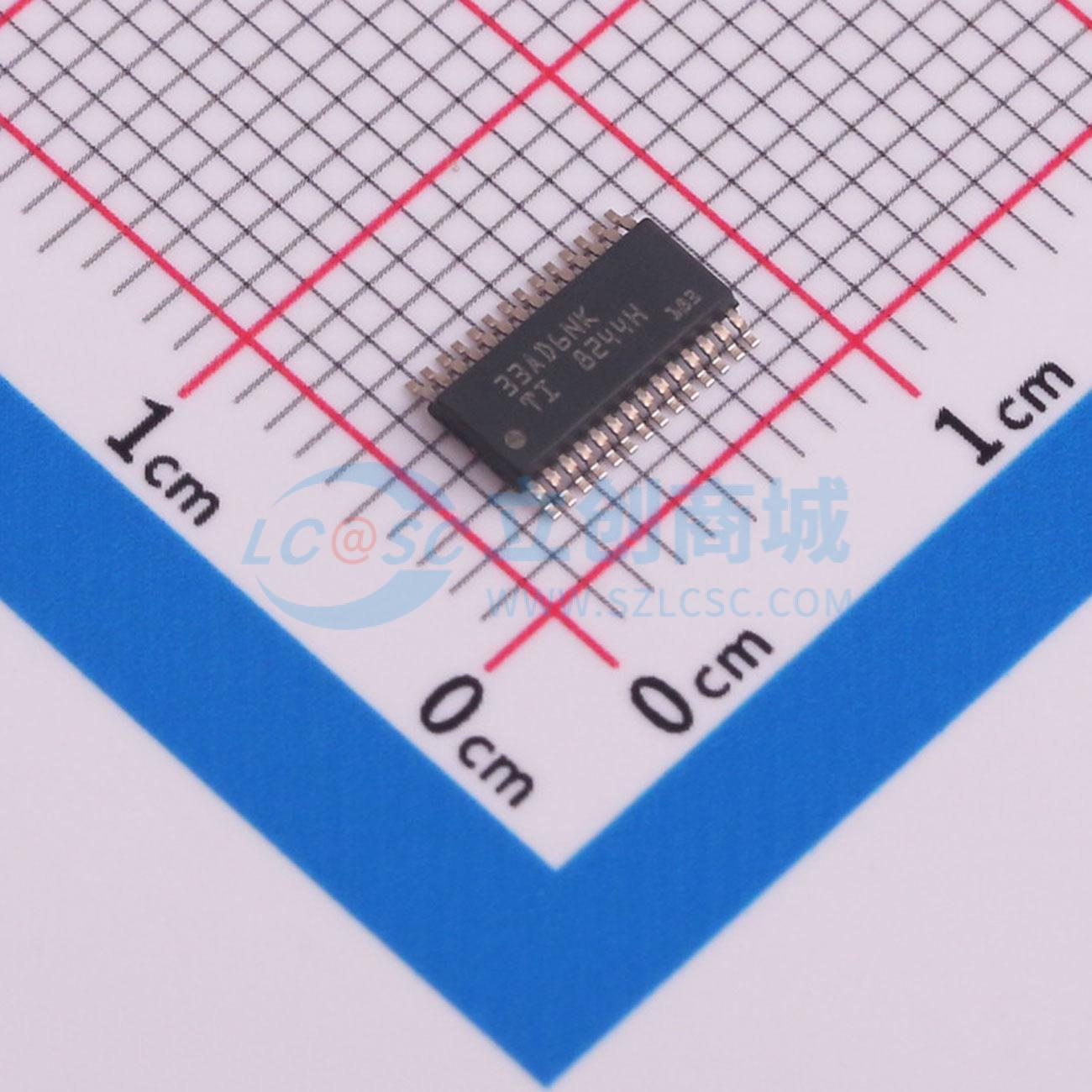

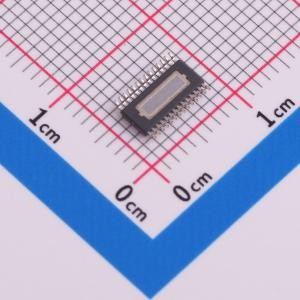

DRV8244HQDGQRQ1实物图

温馨提醒：图片仅供参考，商品以实物为准

DRV8244HQDGQRQ1

集成电流检测与诊断功能的汽车级 H 桥驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8244-Q1 具有集成电流检测和反馈功能的汽车类 40V、21A H 桥驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8244HQDGQRQ1
商品编号: C6183904
商品封装: HTSSOP-28
包装方式: 编带
商品毛重: 0.261克(g)
立创商城设计参考: 有刷电机/继电器驱动-(1)12V以内供电-(4)6A以上

商品参数

	属性	参数值
	特性	过流保护(OCP)；过热保护(OPT)；过压保护(OVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.5V~5.5V
	输入低电平(VIL)	0V~700mV

商品特性

汽车应用符合AEC-Q100标准：温度等级1：-40℃至+125℃，TA文档有助于功能安全系统设计
4.5 V至35 V（绝对最大值40 V）工作范围
VQFN-HR封装：RON_L S + RON_H S：47 mΩ
HVSSOP封装：Rov_l s + Rov_H S：60 mΩ
IOUT Max = 21 A
PWM频率操作高达25 KHz，并具有自动死区时间断言
可配置的转换速率和扩频时钟以降低电磁干扰（EMI）
集成电流检测（消除分流电阻）
IPROPI引脚上的比例负载电流输出
可配置的电流调节
具有可配置故障反应（锁定或重试）的保护和诊断功能
在关断状态和导通状态下进行负载诊断以检测开路和短路
电源电压监测（VM）
过流保护
过温保护
nFAULT引脚上的故障指示
支持3.3 V、5 V逻辑输入
低睡眠电流 - 典型值1 μA（25℃）
3种型号 - HW (H)、SPI (S) 或 SPI (P)
可配置控制模式：使用PWM或PH/EN模式的单个全桥，使用独立模式的两个半桥

应用领域

汽车有刷直流电机，电磁线圈
车门模块、雨刷模块、后备箱和座椅模块
车身控制模块 (BCM)
转向系统
汽油发动机系统
车载充电器
