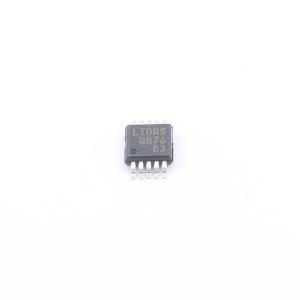

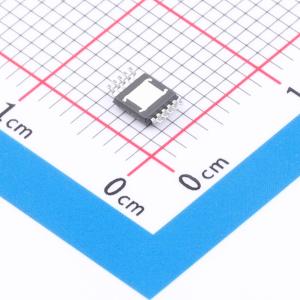

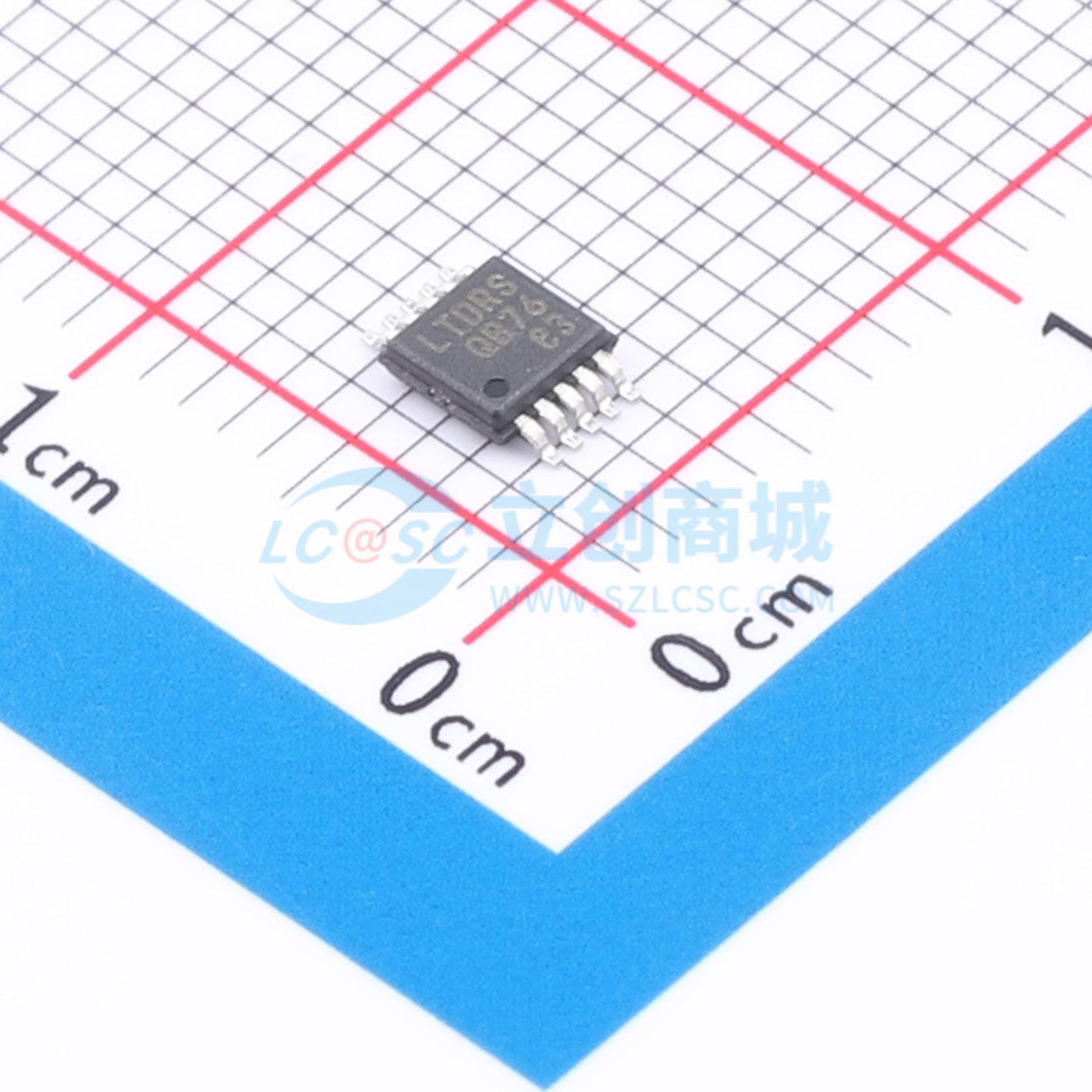

LTC2634CMSE-LZ12#PBF

LTC2634 是一系列四路 12 位、10 位和 8 位电压输出 DAC，集成了高精度、低漂移（10ppm/℃）的基准源，采用 16 引脚 QFN 和 10 引脚 MSOP 封装。它具有轨到轨输出缓冲器，且保证单调性。LTC2634-L 的满量程输出为 2.5V，采用 2.7V 至 5.5V 单电源供电。LTC2634-H 的满量程输出为 4.096V，采用 4.5V 至 5.5V 电源供电。每个 DAC 也可使用外部基准源，将满量程输出设置为外部基准电压。

这些 DAC 通过兼容 SPI/MICROWIRE 的三线串行接口进行通信，该接口的时钟速率最高可达 50MHz。QFN 封装提供串行数据输出（SDO）、硬件清零（CLR）和异步 DAC 更新（LDAC）功能。LTC2634 内置上电复位电路。在上电后，内部基准模式下可选择复位到零量程或中间量程，外部基准模式下可选择复位到中间量程。

• 符合 AEC-Q100 汽车应用标准
• 集成精密基准源：2.5V 满量程、10ppm/℃（LTC2634-L）；4.096V 满量程、10ppm/℃（LTC2634-H）
• 最大积分非线性误差：±2.5 LSB（LTC2634-12）
• 低噪声：0.75mVP-P（0.1Hz 至 200KHz）
• 在 -40℃ 至 125℃ 温度范围内保证单调性
• 可选择内部或外部基准源
• 2.7V 至 5.5V 供电范围（LTC2634-L）
• DAC 之间超低串扰（2.4nV•s）
• 低功耗：3V 时为 0.6mA
• 上电复位到零量程/中间量程
• 双缓冲数据锁存器
• 微型 16 引脚 3mm × 3mm QFN 和 10 引脚 MSOP 封装

• 移动通信
• 过程控制和工业自动化
• 自动测试设备
• 便携式设备
• 汽车
