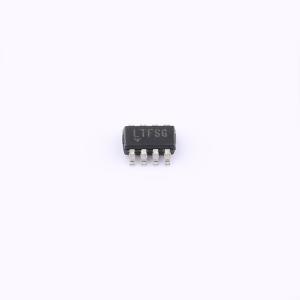

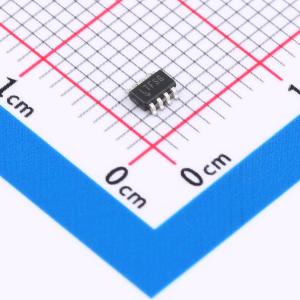

温馨提醒：图片仅供参考，商品以实物为准

LTC2632HTS8-LZ12#TRMPBF

具 10ppm/°C 基准的双通道 12 / 10 / 8 位 SPI VOUT DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是双12位、10位和8位电压输出DAC，在8引脚TSOT-23封装中集成了高精度、低漂移基准。具有轨到轨输出缓冲器，保证单调性。LTC2632-L满量程输出为2.5V，工作于2.7V至5.5V单电源。LTC2632-H满量程输出为4.096V，工作于4.5V至5.5V电源。每个DAC通过简单的SPI/MICROWIRE兼容3线串行接口通信，时钟速率高达50MHz。集成上电复位电路，内部基准模式下可选择复位到零量程或中间量程，外部基准模式下上电后复位到中间量程。
品牌名称: ADI(亚德诺)
商品型号: LTC2632HTS8-LZ12#TRMPBF
商品编号: C681343
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.194325克(g)

商品参数

商品概述

LTC2632 是一系列双路 12 位、10 位和 8 位电压输出 DAC，在 8 引脚 TSOT - 23 封装中集成了高精度、低漂移基准源。它具有轨到轨输出缓冲器，并保证单调性。 LTC2632 - L 的满量程输出为 2.5V，采用 2.7V 至 5.5V 单电源供电。LTC2632 - H 的满量程输出为 4.096V，采用 4.5V 至 5.5V 电源供电。每个 DAC 也可使用外部基准源，将满量程输出设置为外部基准电压。这些 DAC 通过一个简单的兼容 SPI/MICROWIRE 的 3 线串行接口进行通信，该接口的时钟速率最高可达 50MHz。LTC2632 集成了上电复位电路。在上电后，内部基准模式下可选择复位到零量程或半量程，外部基准模式下可选择复位到半量程。

商品特性

集成精密基准源 2.5V 满量程 10ppm/℃（LTC2632 - L） 4.096V 满量程 10ppm/℃（LTC2632 - H）
最大积分非线性误差：±1.5 LSB（LTC2632A - 12）
低噪声：0.75mV 峰 - 峰值 0.1Hz 至 200kHz
在 - 40℃ 至 125℃ 汽车温度范围内保证单调性
可选择内部或外部基准源
2.7V 至 5.5V 电源范围（LTC2632 - L）
低功耗运行 3V 时 0.4mA
上电复位到零量程/半量程
双缓冲数据锁存器
8 引脚 ThinSOT 封装

应用领域

移动通信
过程控制和工业自动化
自动测试设备
便携式设备
汽车

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	2
	接口类型	SPI
	工作电压	2.7V~5.5V
	稳定时间	3.5us
	输出类型	-

	属性	参数值
	积分非线性	2.5LSB
	工作温度	0℃~+70℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	数据速率	50MHz
	静态电流	400uA
