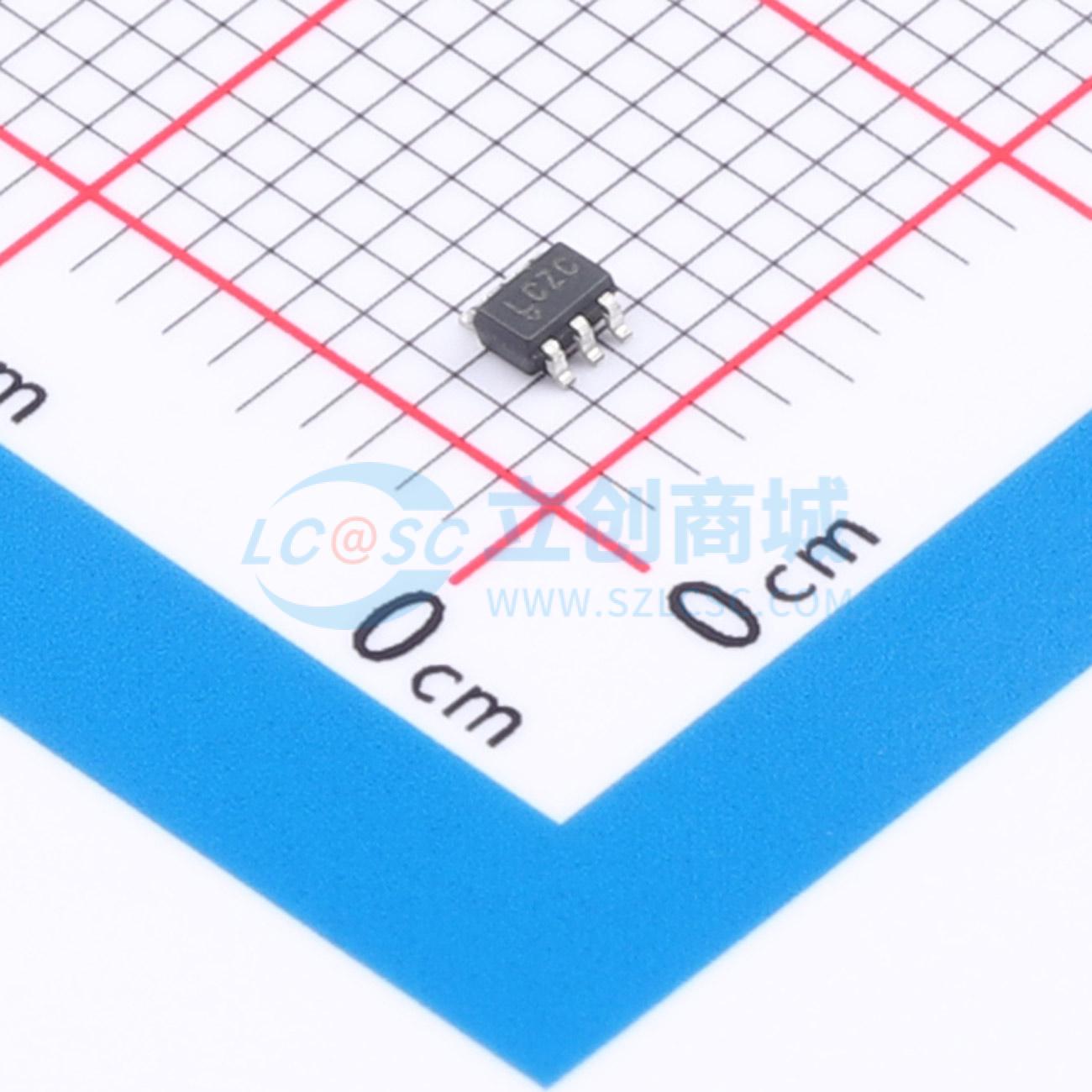

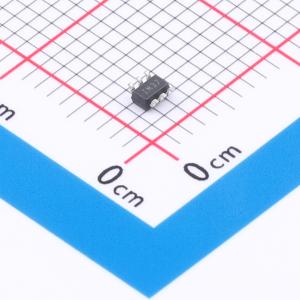

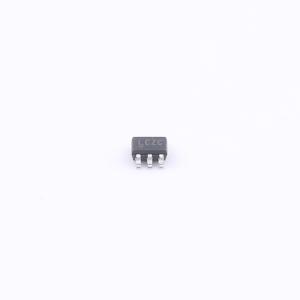

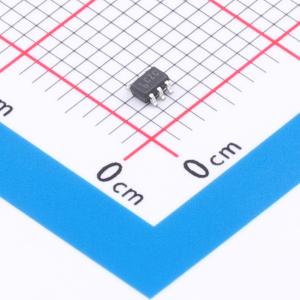

LTC2630ACSC6-HZ12#TRMPBF

采用 SC70 封装、具 10ppm/°C 基准的单通道 12/10/8 位轨至轨 DAC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成高精度低漂移参考源的单路12/10/8位电压输出数模转换器
品牌名称: ADI(亚德诺)
商品型号: LTC2630ACSC6-HZ12#TRMPBF
商品编号: C681080
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.106克(g)

商品参数

商品概述

LTC2630 是一系列 12 位、10 位和 8 位电压输出 DAC，在 6 引脚 SC70 封装中集成了高精度、低漂移基准源。它具有轨到轨输出缓冲器，并保证单调性。 LTC2630-L 的满量程输出为 2.5V，采用 2.7V 至 5.5V 单电源供电。LTC2630-H 的满量程输出为 4.096V，采用 4.5V 至 5.5V 电源供电。每个 DAC 还可以在电源作为基准模式下工作，该模式将满量程输出设置为电源电压。这些器件采用简单的 SPI/MICROWIRE 兼容三线串行接口，时钟速率最高可达 50MHz。 LTC2630 集成了上电复位电路。提供上电后复位到零或复位到中间量程的选项。

商品特性

集成精密基准源
2.5V 满量程，10ppm/℃（LTC2630-L）
4.096V 满量程，10ppm/℃（LTC2630-H）
最大积分非线性误差：1 LSB（LTC2630A-12）
低噪声：0.7mV 峰峰值，0.1Hz 至 200kHz
保证在整个温度范围内单调
可选内部基准源或电源作为基准源
2.7V 至 5.5V 电源范围（LTC2630-L）
低功耗运行：3V 时为 180μA
最大关断电流 1.8μA（C 和 I 级）
上电复位到零或中间量程选项
SPI 串行接口
双缓冲数据锁存器
微型 6 引脚 SC70 封装

应用领域

移动通信
过程控制和工业自动化
自动测试设备
便携式设备
汽车

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	1
	接口类型	SPI
	工作电压	4.5V~5.5V
	稳定时间	4.4us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+125℃
	上电复位	内置
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	数据速率	50MHz
	静态电流	200uA
