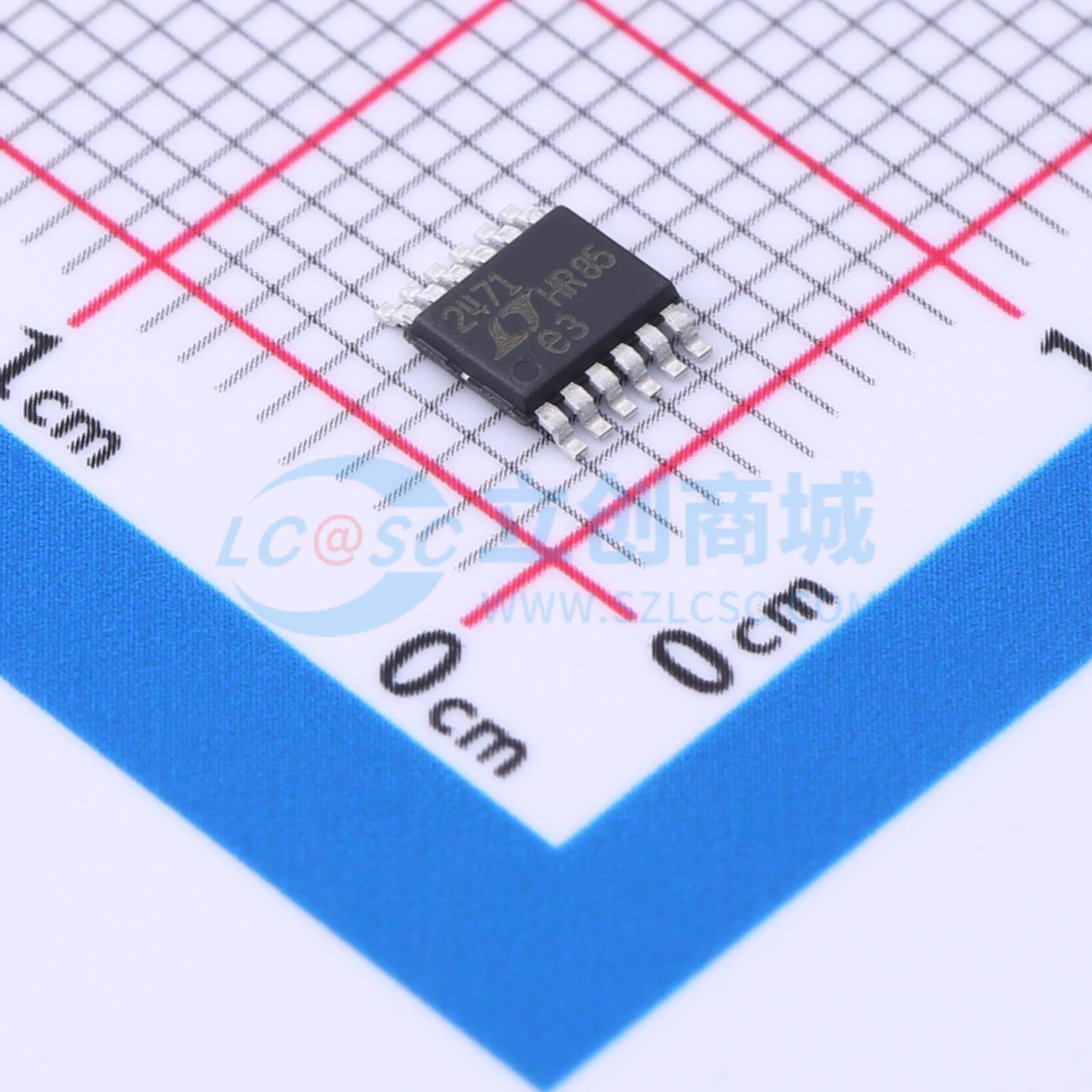

温馨提醒：图片仅供参考，商品以实物为准

LTC2471CMS#PBF

16位I2C ΔΣ ADC，具有最大10ppm/°C精度参考源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具10ppm/oC 最大值精准基准的可选 208sps / 833sps、16 位、I2C ΔΣ ADC
品牌名称: ADI(亚德诺)
商品型号: LTC2471CMS#PBF
商品编号: C680808
商品封装: MSOP-12
包装方式: 管装
商品毛重: 0.1克(g)

商品参数

商品概述

LTC2471/LTC2473是小型16位模数转换器，集成了精密基准源，输出速率可选208sps或833sps。它们采用2.7V至5.5V单电源供电，通过I²C接口进行通信。LTC2471为单端输入，输入范围是0V至VREF；LTC2473为差分输入，输入范围是±VREF。两款ADC均集成了1.25V基准源，漂移性能为2ppm/°C，初始精度为0.1%。转换器提供12引脚3mm×3mm DFN封装或MSOP-12封装。它们内置振荡器，在多路复用应用中进行转换无延迟。LTC2471/LTC2473采用了专有的输入采样方案，与传统的Δ-Σ转换器相比，可将平均输入电流降低几个数量级。单次转换完成后，LTC2471/LTC2473会自动关闭转换器电源，也可配置为关闭基准源电源。当ADC和基准源均关闭电源时，电源电流可降至200nA。 LTC2471/LTC2473的输出速率可选208sps或833sps，由于过采样率较高（208sps时为8192，833sps时为2048），对抗混叠的要求较低。

商品特性

16位分辨率
内部高精度基准源 —— 10ppm/°C（最大值）
单端（LTC2471）或差分（LTC2473）输入
可选208sps/833sps输出速率
1mV失调误差
0.01%增益误差
单次转换建立时间，简化多路复用应用
单周期操作，具备自动关断功能
3.5mA（典型值）电源电流
2μA（最大值）休眠电流
内置振荡器 —— 无需外部元件
I²C接口
小型12引脚、3mm×3mm DFN和MSOP封装

应用领域

系统监控
环境监测
直接温度测量
仪器仪表
工业过程控制
数据采集
嵌入式ADC升级

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	833Hz
	通道数	1
	工作电压	2.7V~5.5V
	接口类型	I2C
	差分输入	否
	积分非线性	8.5LSB

	属性	参数值
	工作温度	0℃~+70℃
	时钟/振荡器	内置
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	ADC架构	Sigma-Delta
	数据速率	833Hz；208Hz
	静态电流	2uA
