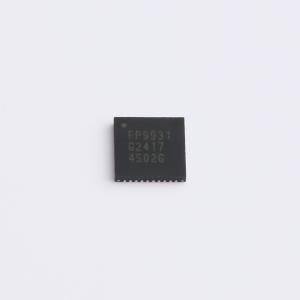

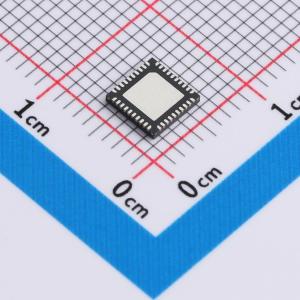

温馨提醒：图片仅供参考，商品以实物为准

FP9931WD

多通道集成DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FP9931提供了一个紧凑的电源解决方案,包括两个高性能的DC-DC转换器,一个用于正电压,另一个用于负电压。还包含一个正向电荷泵和一个负向电荷泵,用于提供可调节的输出电压。该芯片还包括一个VCOM缓冲器和一个温度测量功能,用于监测面板温度。
品牌名称: FITIPOWER(天钰)
商品型号: FP9931WD
商品编号: C6172030
商品封装: TQFN-40L-EP(5x5)
包装方式: 编带
商品毛重: 0.217833克(g)

商品参数

商品概述

FP9931提供了一种紧凑的电源解决方案，可提供电子纸显示屏（EPD）面板所需的所有电压。FP9931包含两个高性能DC-DC转换器，一个用于产生EPD驱动器所需的正电压，另一个用于产生负电压；一个VCOM缓冲器（单位增益运算放大器）、一个正电荷泵和一个负电荷泵，用于提供可调节的稳压输出电压。这些转换器为面板源极驱动IC提供稳压的正、负电源电压。正电荷泵控制器提供稳压的EPD栅极开启电压。负电荷泵控制器提供稳压的EPD栅极关闭电压。线性放大器可提供精确的背板偏置，可通过外部电阻或I2C接口进行调节。VCOM驱动器可根据面板状态进行源电流或灌电流操作。在生产线进行自动VCOM调整时，可通过串行接口以8位控制将VCOM设置为0V至 -5V。 FP9931具备精确的温度测量功能，可在运行过程中监测面板温度。

商品特性

输入电源电压范围：2.9V至5.5V
VPOS输出电压可调范围：+7.04V ~ +15.06V，最大输出电流320mA，电流限制350mA，具备输出欠压和短路保护功能
VNEG输出电压可调范围：-7.04V ~ -15.06V，最大输出电流320mA，电流限制350mA，具备输出欠压和短路保护功能
8位DAC控制的VCOM输出电压可调范围：0V ~ -5V
带外部分压电阻的VGH电荷泵输出电压范围：+15V至+30V
带外部分压电阻的VGL电荷泵输出电压范围：-15V至-25V
软启动时间可调范围：3ms至6ms
电源正常信号
过温保护
TQFN-40L（5mmx5mm）封装
符合RoHS标准
热敏电阻监测，温度范围：-10℃至+85℃，0℃至45℃范围内精度为±1℃，可通过EN_TS使能/禁用

应用领域

电泳显示屏（EPD）面板
电子书阅读器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型；升降压型
	工作电压	2.9V~5.5V
	输出电压	7.04V~15.06V
	输出电流	320mA
	开关频率	1MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	2
	拓扑结构	升压式；降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
